适配OpenMV的双D类音频扬声器驱动护罩结构

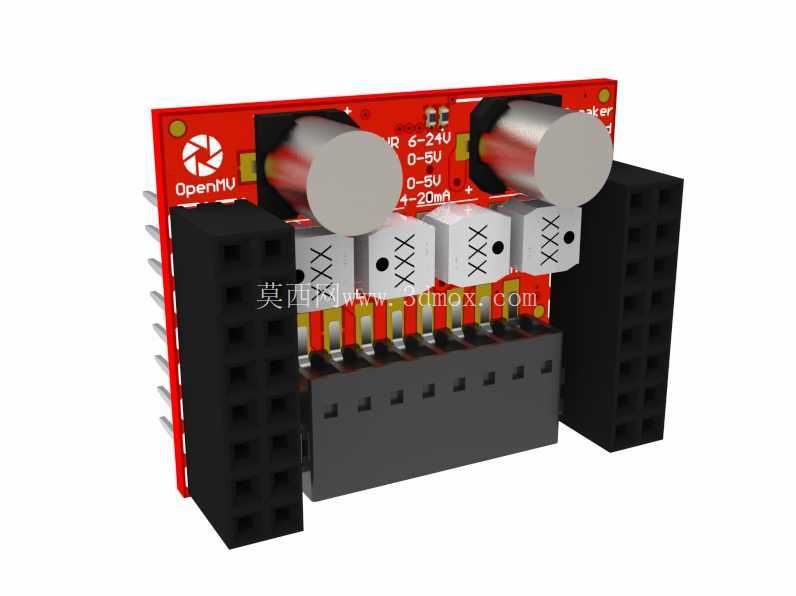

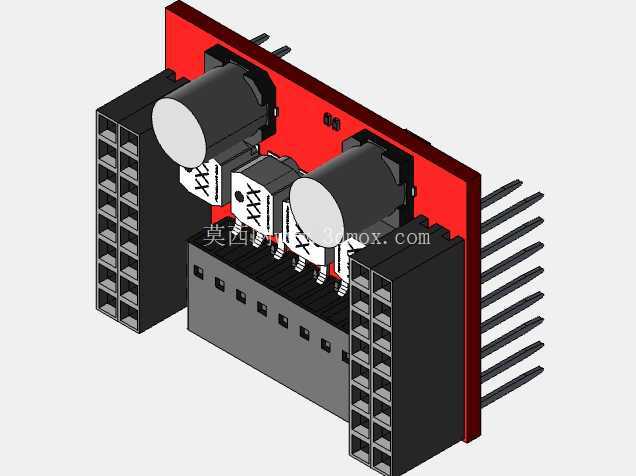

　　在嵌入式视觉开发场景中，OpenMV作为轻量化的机器视觉模块，常被部署在小型智能检测、交互类设备中，多数场景下需要配套音频输出能力实现状态播报、交互提示功能，而原生OpenMV模块并未集成直接驱动扬声器的功放电路，额外外接功放模块不仅会占用有限的安装空间，还会带来接线杂乱、结构干涉的问题，这款配套的护罩结构正是针对这一实际工程痛点设计，在实现物理防护的同时集成双D类音频驱动能力，直接插接在OpenMV主板上即可完成功能扩展。从结构设计逻辑来看，整个护罩采用叠层插接的布局思路，两侧设置与OpenMV主板排针位置完全匹配的黑色排母座，安装时直接对准主板两侧的排针下压即可完成固定，不需要额外的螺丝或者粘接结构，这种无紧固件的安装方式既减少了装配工序，也避免了紧固件对主板元器件造成的挤压损伤，排母座的高度经过精准核算，安装完成后护罩主体与OpenMV主板表面的电容、芯片等元器件保留0.8mm的安全间隙，不会出现压件、短路的风险。护罩中部的红色PCB基板上集成了两路独立的D类功放输出通道，对应板端的两个圆柱形电解电容做了下沉式布局预留，电容顶部刚好与护罩上表面齐平，既保证了电容的散热空间，也不会因为电容突出影响整体的安装厚度，四个白色的可调电位器呈一字排列在功放输出端旁，对应每一路音频输出的增益调节，电位器的调节旋钮高度与护罩表面持平，调试时不需要拆卸护罩，用小型一字螺丝刀即可直接在外部完成参数调整。板端预留的接线端子采用侧插式布局，扬声器的接线可以从护罩侧面引出，不会与上方或者下方的结构产生干涉，端子的引脚间距采用标准的2.54mm规格，适配常规的杜邦线接线需求，同时也支持直接焊接导线实现更可靠的固定。从安装边界来看，整个护罩的外形尺寸完全匹配OpenMV Cam的主板轮廓，安装完成后不会超出主板的长宽边界，整体叠加厚度控制在12mm以内，不会额外增加过多的安装空间占用，不管是集成到小型智能小车、桌面交互装置还是嵌入式检测设备中，都不需要对原有设备的安装仓尺寸做额外修改。护罩两侧的排母座除了实现电气连接与结构固定之外，还做了加厚的塑料侧壁设计，能够承受一定的侧向冲击力，在设备发生轻微磕碰时，首先接触外力的是排母座的硬质塑料侧壁，不会直接损伤到中间的功放电路或者下方的OpenMV主板，相当于在扩展功能的同时给主板的两侧接插件区域增加了一层物理防护结构。在电路布局的结构适配方面，功放芯片的位置刚好对应OpenMV主板上的空闲区域，不会与主板上的主芯片、摄像头模组等发热量大的元器件重叠，避免了热量叠加导致的工作温度过高问题，同时护罩上对应功放芯片的位置预留了细微的散热缝隙，不需要额外加装散热片即可满足长时间连续工作的散热需求。对于结构设计从业者来说，这类扩展护罩的设计核心不在于复杂的曲面造型，而在于精准的边界匹配与安装逻辑优化，每一处结构的尺寸、位置都要对应原有主板的元器件布局做避让，同时兼顾功能扩展的实用性与装配的便捷性，比如排母座的定位公差控制在±0.1mm以内，保证插接时不会出现针脚偏移、插接过紧或者过松的问题，电位器的开孔位置与电位器本体的同轴度误差控制在0.2mm以内，避免调节时出现旋钮卡滞的情况。在实际应用中，搭载这款护罩的OpenMV模块可以直接驱动两个0.5-3W的小型D类音频扬声器，不需要额外搭建功放电路，整体结构紧凑可靠，适合用在需要视觉识别加语音提示的小型智能设备中，比如流水线的物料检测节点、桌面级智能交互摆件、小型教育类机器人等场景，既简化了整体的结构设计难度，也提升了硬件集成的可靠性。
