低温流体输送快速耦合连接结构

　　在航天推进剂加注、低温科研实验装置、液化气体储运管线这类涉及低温流体输送的场景中，管路连接的泄漏率、对接效率、低温工况下的结构可靠性，一直是管路系统设计的核心难点。常规的法兰连接、螺纹接头在低温环境下容易出现密封件冷缩失效、对接对位耗时长、反复拆装易磨损的问题，尤其是需要频繁对接、断开的低温流体管路，对连接结构的快装特性、密封可靠性、低温适配性都提出了极高要求。这款低温耦合连接结构，正是针对这类低温流体输送场景的对接需求设计，核心解决低温管路快速对接、低泄漏连接、无额外紧固件锁紧的实际工程问题。

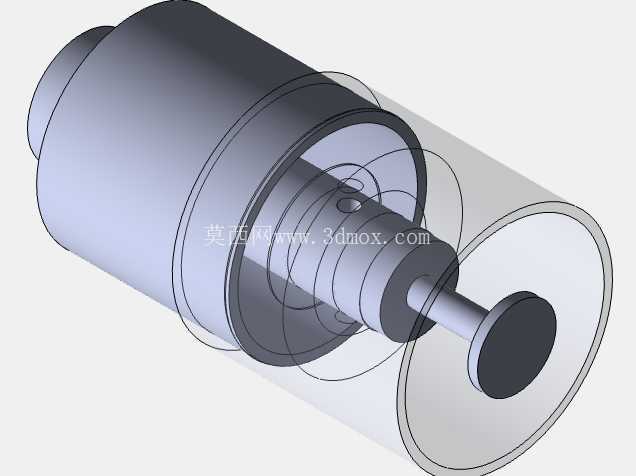

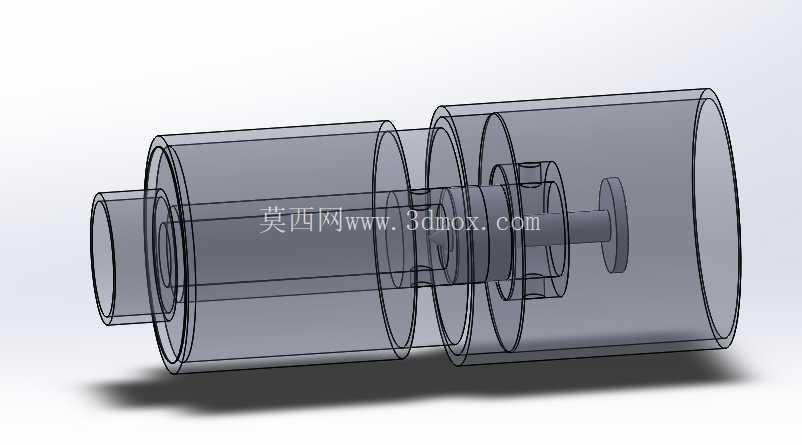

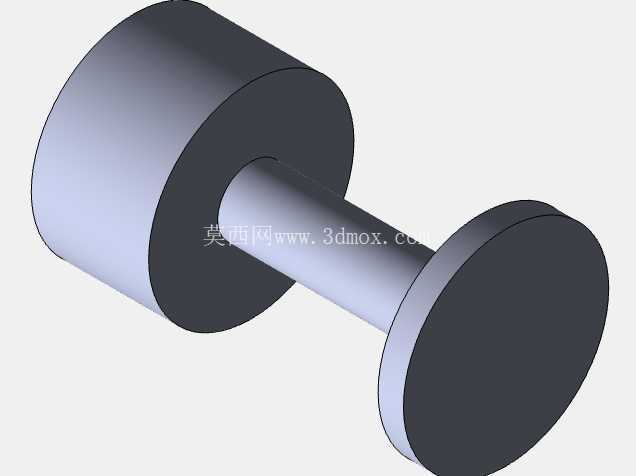

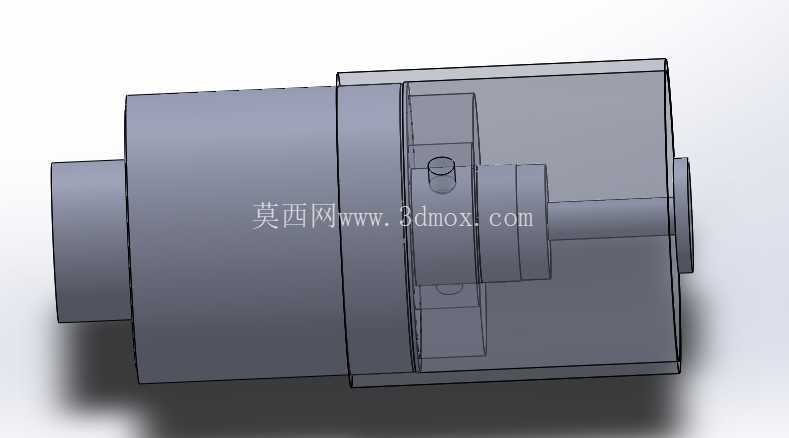

　　从结构功能逻辑来看，该耦合结构采用双阀集成的设计思路，公母两端各自内置独立的阀芯组件，在未对接状态下，两端阀芯依靠内置弹簧的预紧力保持闭合，将管路内的低温流体封堵在各自侧，避免断开状态下的流体泄漏、冷量逸散。当公母端沿轴向对位插接时，两端的阀芯顶杆首先接触，随着插接行程推进，阀芯克服弹簧预紧力同步向后退让，逐步打开流体通道，当插接到位后，两端的密封面完全贴合，形成连续的流体通路，此时布置在接头壳体内部的磁吸组件自动吸合，提供持续的轴向锁紧力，无需额外设置卡箍、螺栓等紧固件，即可保持对接状态的结构稳定，避免管路受内压、振动影响出现松脱。

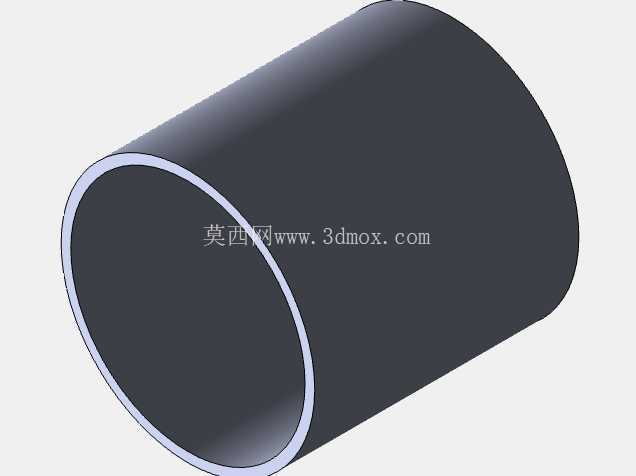

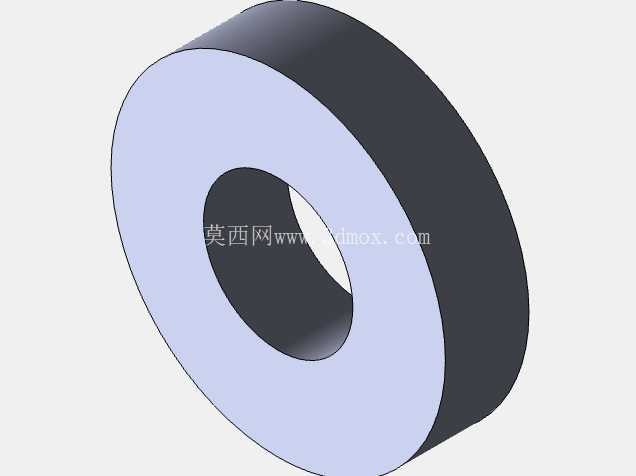

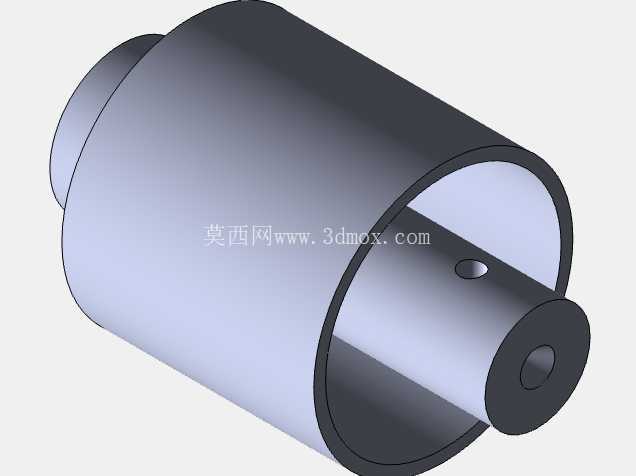

　　设计过程中重点考虑了低温工况下的材料形变适配问题，整体壳体采用薄壁圆筒式的阶梯轴结构，不同直径的轴段分别承担插接导向、密封安装、磁组件固定、管路对接的功能，各段之间采用圆弧过渡减少应力集中，避免低温下材料冷缩导致的结构开裂。密封结构采用轴向端面密封的形式，相比径向密封，端面密封在低温下的冷缩补偿量更容易控制，插接过程中密封面的摩擦行程更短，能有效减少密封件的磨损，提升反复对接的使用寿命。磁吸组件采用沿周向均匀布置的内嵌式安装方式，磁体完全嵌入壳体内部的安装槽内，不直接接触输送的低温流体，避免低温导致磁体性能退降，同时周向均匀布置的磁吸力能保证两端密封面的压力均匀分布，避免局部压力不足导致的泄漏问题。

　　从安装边界来看，该耦合结构的整体外形为同轴回转体结构，最大外圆直径根据适配管路的通径匹配，轴向总长度在对接完成后为固定值，安装时仅需保证两端管路的同轴度在允许偏差范围内，即可顺利完成插接，无需额外的调整工装。两端与管路的连接采用标准的对接接口，可直接与同通径的低温管路、软管进行焊接或卡套连接，不需要对现有管路进行额外改造。结构内部的流道采用等通径设计，流道内壁光滑无突变台阶，能减少低温流体输送过程中的流阻损失，避免流道内出现流体滞留区，降低低温流体气化导致的压力波动风险。

　　在实际使用场景中，该结构可适配液氧、液氮、液化天然气等多种低温流体的输送管路，尤其适用于需要频繁对接、断开的加注工位，相比传统的螺栓连接法兰，对接时间可缩短70%以上，同时无需操作人员在低温环境下进行紧固件的拆装作业，降低低温作业的操作风险。内置的双阀结构能保证断开状态下两端的自动密封，减少管路断开时的流体泄漏量，降低低温流体的损耗与冷量浪费。磁吸式的锁紧方式没有额外的活动锁紧零件，在低温环境下不会出现零件冻住无法操作的问题，结构可靠性更高，同时能承受一定范围内的管路振动与轴向拉脱力，满足常规低温输送系统的使用要求。

　　结构设计过程中对各零件的配合公差进行了针对性匹配，插接导向段采用小间隙配合，既保证插接过程的顺畅导向，又避免间隙过大导致的密封面错位，弹簧的预紧力经过匹配计算，既保证未对接状态下阀芯的密封压力足够，又不会导致对接时需要的轴向推力过大，方便操作人员手动完成对接。磁组件的吸力经过校核，在克服内部流体压力产生的轴向分离力的基础上，保留足够的安全余量，同时不会因为吸力过大导致断开操作困难。整体结构没有复杂的异形零件，所有壳体类零件均可采用常规的车削加工完成，阀芯、弹簧等零件均可采用标准低温适配零件，加工与装配难度较低，适合批量加工应用。
