2.54mm间距参数化IDC母座结构设计

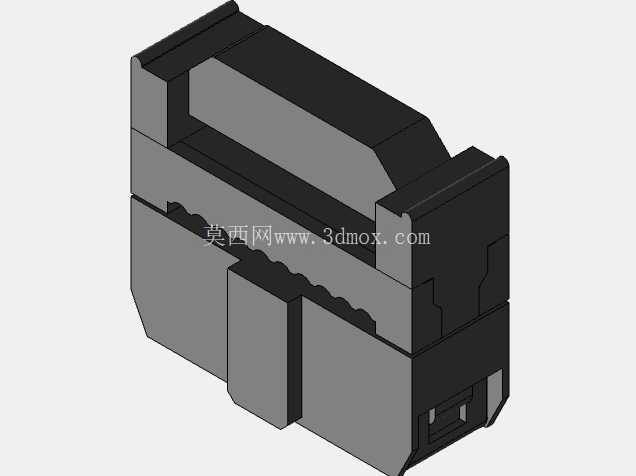

　　在工控板卡布线、消费电子内部线束连接、通讯设备信号转接场景里，IDC类接插件的应用占比一直居高不下，这类免焊接的压接式连接件，能大幅缩减产线装配的工时，也能避免手工焊接带来的虚焊、连锡等工艺缺陷，是批量设备组装里优先选用的互联方案。这次完成的2.54mm间距IDC母座参数化结构，是在实际项目选型过程中，针对现有标准件库模型无法快速适配不同pin数、不同安装空间需求的痛点做的重构设计，整个建模过程全程关联方程式驱动，不需要逐个特征修改尺寸，只需要调整全局变量里的pin数、插针间距、塑壳壁厚几个核心参数，就能快速衍生出不同规格的母座模型，适配不同的项目选型需求。

　　从实际使用场景来看，这类IDC母座主要配合排线做板对线、线对线的信号连接，常见于PLC扩展模块的信号端口、伺服驱动器的编码线转接、台式电脑的内部排线连接、老旧工业设备的信号端口改造等场景，压接时只需要将排线对应线序对齐插针，用压线钳一次性压合即可完成端接，单组端接耗时不到十秒，相比焊接式接插件的装配效率提升数倍，而且压接后的连接强度稳定，抗振动性能优于普通焊接点，适合在有持续振动的工业设备内部使用。

　　设计过程中首先梳理了行业通用的2.54mm间距IDC接插件的尺寸规范，插针的中心距严格控制在2.54mm的标准公差范围内，保证和通用公座、排线的适配性，塑壳的导向槽做了1.5度的拔模斜度，既方便压接时排线的导入，也能避免装配时插针被塑壳磕碰变形。塑壳的卡扣结构做了0.2mm的过盈量设计，压接到位后会自动卡紧排线的抗拉层，避免设备运行过程中线束受拉导致插针松脱、接触不良的问题。整个模型的尺寸边界做了严格的管控，塑壳的外部轮廓没有多余的突出结构，在高密度排布的板卡上，相邻两个母座的最小安装间距可以控制在3mm以内，不会出现结构干涉的问题，适合在空间紧凑的嵌入式设备内部使用。

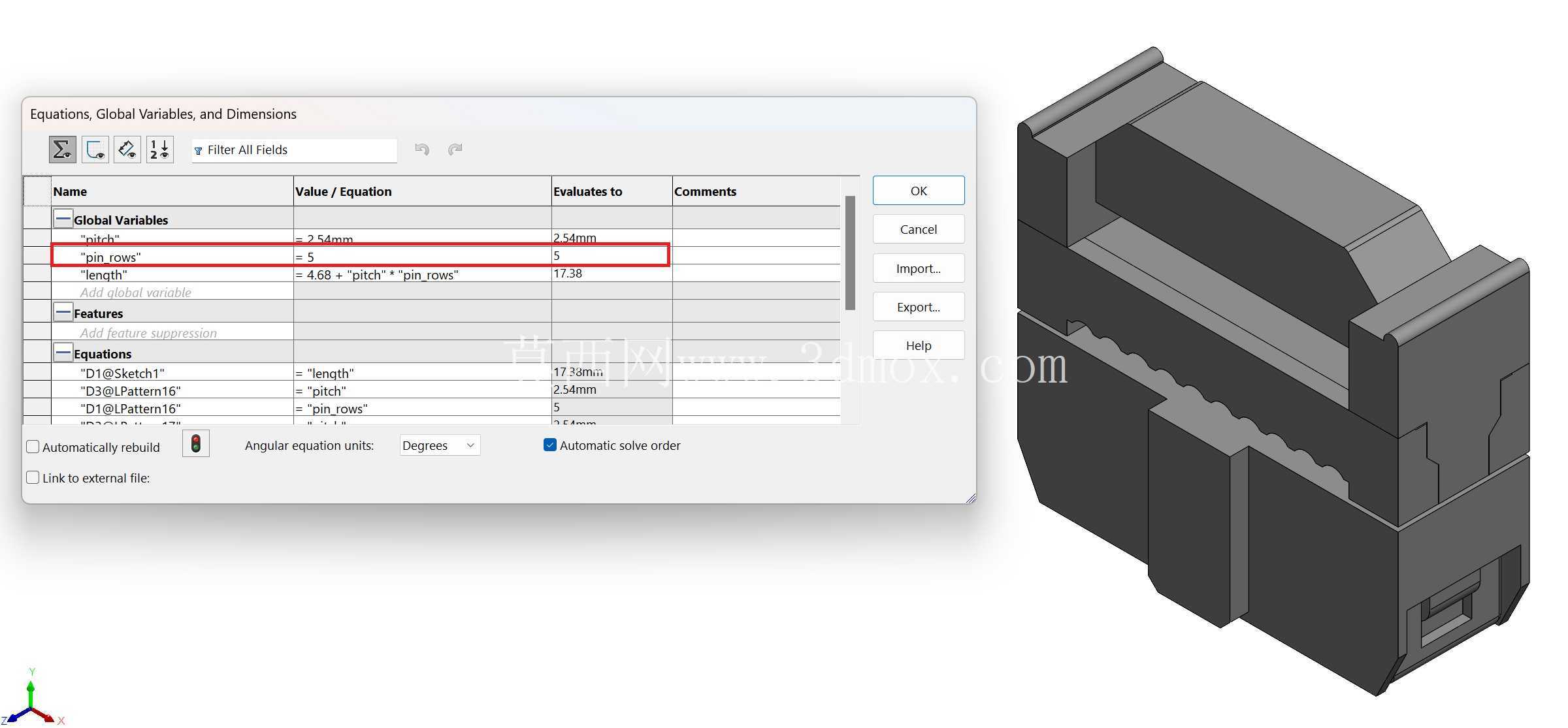

　　建模时特意将所有的装配尺寸、特征尺寸都关联到全局变量表，比如插针的长度会随着pin数的变化自动调整，塑壳的侧壁厚度会根据整体尺寸做等比例缩放，导向槽的深度也会和插针的有效接触长度做联动，避免修改参数后出现特征报错、装配干涉的问题。插针的接触部位做了微弧形的冲压结构模拟，压接后插针会刺破排线的绝缘层和线芯紧密接触，接触电阻控制在毫欧级，不会因为长期使用出现信号衰减的问题。塑壳的安装定位柱尺寸和PCB板上的标准安装孔完全匹配，定位柱的高度比PCB板厚多出0.1mm，过波峰焊或者回流焊时能自动定位，不需要额外的治具固定，能大幅提升SMT贴片的效率。

　　从结构可靠性角度出发，塑壳的材质选用常见的PA66加30%玻纤的工程塑料参数做设计参考，壁厚均匀控制在1.2mm，既保证了压接时的结构强度不会开裂，也不会因为壁厚过大导致成型时出现缩痕、翘曲的问题。插针的材质选用锡磷青铜，表面做镀锡处理的结构预留，模型里特意留出了镀层的厚度空间，不会因为镀层尺寸导致插针间距超差。整个模型的所有圆角、倒角都按照实际注塑工艺的要求做了处理，没有尖锐的直角结构，避免注塑时出现应力集中导致的塑壳开裂问题，也能避免装配时划伤操作人员的手部。

　　在实际选型使用时，只需要根据需要的pin数调整全局变量里的对应参数，就能快速生成对应规格的母座模型，不需要重新绘制草图、构建特征，能大幅缩短结构设计阶段的选型建模时间，生成的模型可以直接导入装配体做干涉检查，也可以导出工程图做安装尺寸标注，所有的尺寸参数都和实际量产的标准件完全一致，不会出现模型和实物尺寸不符导致的装配问题。针对高密度安装的场景，还可以通过调整塑壳的侧壁厚度参数，生成薄型的IDC母座，进一步压缩安装空间，适配便携设备、小型化工控模块的设计需求。
