日常办公用简约回形针结构三维数模

　　很多刚接触线材弯折类零件建模的工程师，往往会忽略这类小零件在实际生产中的工艺约束，回形针作为最常见的办公夹持文具，其结构看似简单，实则每一段弯折半径、线材直径的匹配都经过了上百年的使用迭代。日常办公场景中，回形针主要用于临时固定少量纸质文件，区别于订书钉的永久装订，它可以反复拆装使用，不会在纸张上留下不可逆的钉孔，在文档临时整理、票据分类、零散页面临时归集的场景中使用频率极高，部分生产场景中也会用同结构的小型弯折件做线束临时固定、轻薄零件的限位夹持。

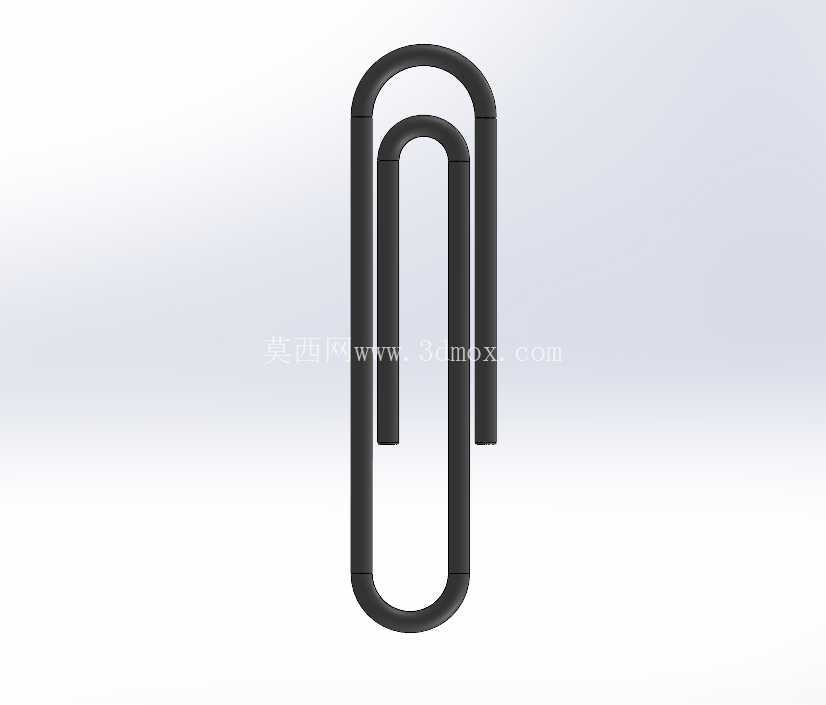

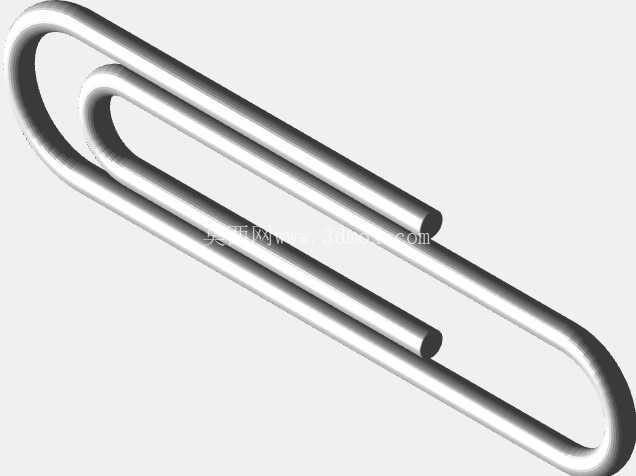

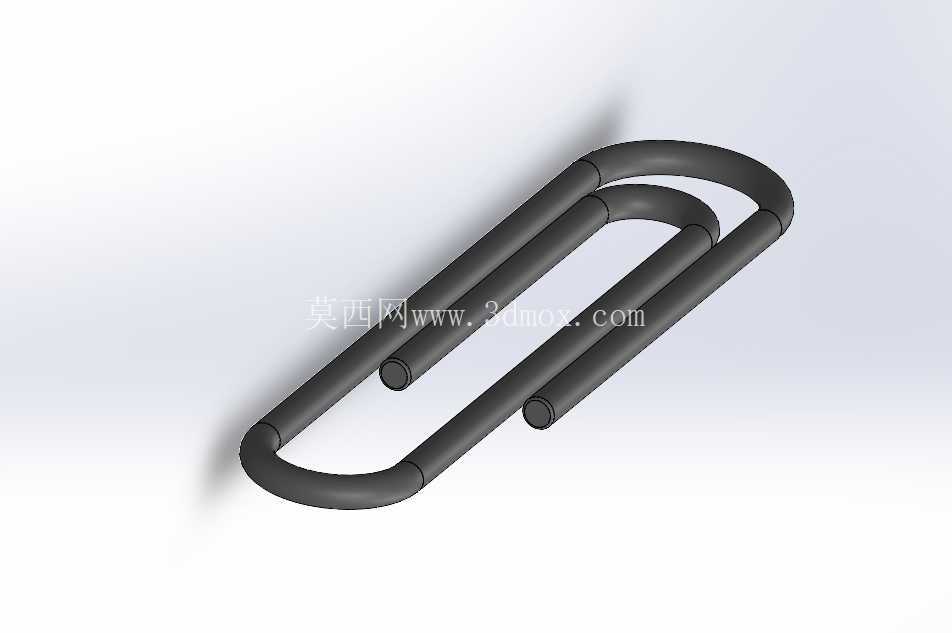

　　从功能特性来看，这款回形针采用连续双U型弯折结构，依靠金属线材自身的弹性形变产生夹持力，当使用者捏下回形针外侧长段时，内侧的两个平行直段会产生微小的张开间隙，可顺利插入20页以内的常规70g打印纸边缘，松开后线材的回弹应力会均匀作用在纸张叠层的接触面上，既不会因为夹持力过小导致纸张滑落，也不会因为应力集中在纸张上留下过深的压痕。整个零件没有额外的铰接、卡扣结构，依靠单根线材的连续弯折实现全部功能，生产过程中仅需要一台数控线材弯折机即可完成全工序加工，不需要后续的装配、拼接步骤，材料利用率接近100%，非常适合大规模量产。

　　建模过程中首先要确定核心的设计参数，常规办公用回形针的线材直径一般在0.8mm到1mm之间，整体外轮廓长度控制在32mm左右，宽度在8mm上下，所有弯折位置的内圆角半径不能小于线材直径的1.5倍，这是为了避免冷弯折过程中弯角位置产生应力集中，导致使用过程中出现断裂、弹性失效的问题。建模时不能直接用多段直线拼接扫掠路径，需要在每一段直线的衔接位置做相切的圆弧过渡，保证扫掠出来的实体表面光滑连续，没有折角棱边，避免使用过程中棱边刮破纸张、划伤使用者手指。

　　很多新手建模时容易忽略回形针两个平行直段的间隙设计，自由状态下两个夹持直段的间隙要控制在0.1mm以内，这个间隙是保证夹持力的核心，如果间隙过大，插入纸张后回弹量不足，夹持力会大幅衰减；如果间隙过小甚至出现负过盈，会导致捏合时需要的力度过大，日常使用手感偏硬，长期使用还会因为金属疲劳提前失去弹性。另外外侧的大U型弯折段是主要的施力位置，其圆弧半径要比内侧弯角大2mm左右，既可以给手指捏合提供足够的接触面积，也能分散弯折位置的应力，提升反复使用的寿命。

　　从安装边界和适配场景来看，这款回形针的整体外轮廓没有突出的尖锐结构，堆叠存放时不会出现互相勾连难以拆分的问题，适配常规的办公文具收纳盒分格尺寸，单枚零件占用的收纳空间极小。建模时还原了实际生产中的拔模和工艺细节吗？不，这类线材零件不需要拔模斜度，因为是金属线材冷弯成型，不存在模具脱模的问题，只需要保证所有弯角位置的曲率连续，扫掠截面始终垂直于路径切线方向即可。另外在做渲染验证的时候，表面采用哑光喷塑或者镀锌的金属质感，既可以避免生锈，也不会因为表面过于光滑导致捏合时打滑。

　　实际工程应用中，同结构的线材弯折件还可以根据使用场景调整尺寸参数，比如用于工业线束固定的同结构卡扣，会把线材直径提升到1.5mm，整体长度放大到50mm，表面增加包胶层避免划伤线束绝缘皮，其核心的双U型弹性夹持结构和普通办公回形针是完全一致的。做这类小零件的三维建模，最考验工程师对日常用品结构细节的观察能力，不能只照着图片描出大致轮廓，要结合实际使用的手感、生产工艺的约束去调整每一段的尺寸参数，最终建出来的数模才能直接用于生产落地，而不是只能做外观展示的空壳模型。很多人觉得小零件建模没有技术含量，实际上越是这类量产规模极大的日常用品，其结构参数的容错空间越小，每0.1mm的尺寸调整都会直接影响最终的使用手感和产品寿命，建模时需要反复对照实际样品的尺寸做校准，保证数模和实物的一致性。
