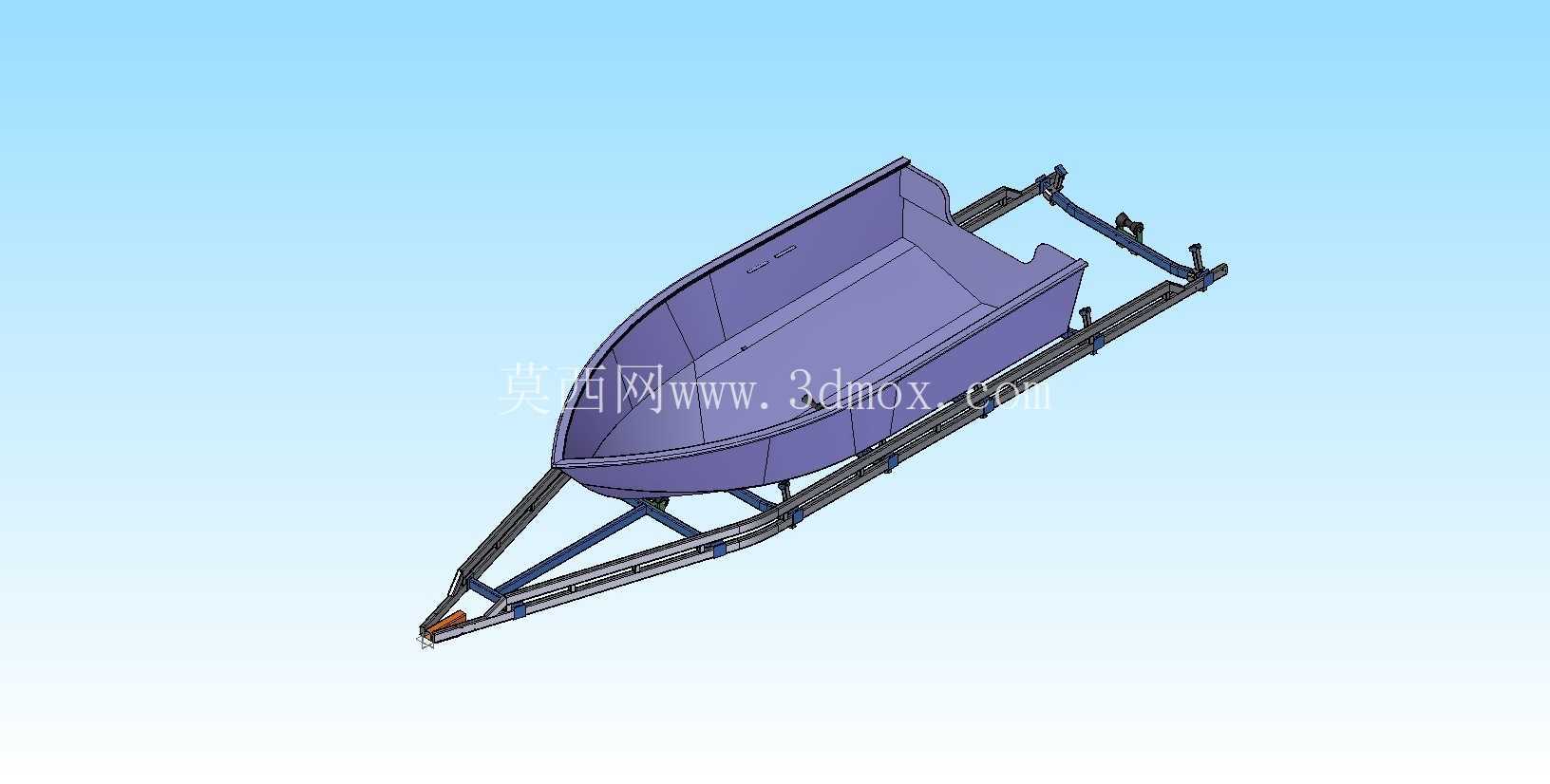

带承载船体的拖运车架结构设计

　　在近岸水域作业、小型船舶转运以及休闲艇陆地存放的场景中，这类带船体的拖运车架是衔接陆地运输与水域使用的核心承载结构，日常作业里它既要承担船体在非航行状态下的全部承重，也要适配常规乘用车的牵引接口，满足公路短途转运、船厂内工位周转、游艇俱乐部泊位调度等多场景的使用需求。从结构设计逻辑来看，整个车架采用纵梁贯通式的梯形框架布局，主纵梁选用变截面矩形型钢拼焊而成，靠近牵引连接端的梁体高度逐步收窄，既可以降低牵引 hitch 点的安装高度，匹配家用SUV、皮卡等常见牵引车辆的后拖钩安装位，也能在保证整体抗弯强度的前提下减少前端结构自重，避免牵引时出现轴荷分配失衡的问题。车架的横梁采用等间距布置，每道横梁与纵梁的连接位置都设计了贴合式的焊接坡口，同时在梁体交接处加焊三角形加强筋，抵消船体放置时产生的局部集中应力，避免长期承重后框架出现开焊变形。针对船体的承载定位，车架上设置了多组可调式支撑座，支撑座的接触面采用与船底弧度匹配的仿形托块，托块表面预留了软质垫层的安装槽，实际使用时可以根据不同船型的底部线型调整托块的横向位置与纵向间距，保证船底受力均匀，不会因为局部硬接触造成船体外壳的凹陷损伤，尤其是针对玻璃钢材质的小型休闲艇，这种柔性支撑的设计能有效避免运输过程中颠簸震动带来的结构损伤。牵引端的结构设计充分考虑了行驶过程中的转向与缓冲需求，牵引连接头采用通用型球头挂环结构，挂环与主纵梁之间设置了阻尼缓冲段，内部加装了橡胶缓冲块，能够吸收公路行驶时路面颠簸带来的纵向冲击力，减少对船体的震动传递；同时牵引端还预留了刹车管路、灯光线束的固定卡扣位，满足道路行驶的安全规范要求。车架两侧的侧边设置了可翻转的固定绑带挂点，挂点采用U型冲压件焊接在纵梁侧面，每个挂点都做了圆角处理，避免绑带拉紧时被尖锐边缘割损，船体放置到位后，可以通过多组高强度绑带将船体与车架牢牢绑定，防止运输过程中船体出现横向滑移。从安装边界尺寸来看，整个车架的总宽度控制在常规道路通行的限宽范围内，轮距设置匹配小型拖车轮毂的安装参数，车轮安装位采用独立的悬臂式支架，支架与纵梁之间通过螺栓连接，后期可以根据承载需求更换不同载荷等级的轮胎与轮毂，同时支架上预留了刹车盘的安装位置，可升级为带惯性刹车的拖行结构，满足更高载重等级的拖行要求。船体本身采用敞口式的薄壁壳体结构，船舷边缘做了翻边加强设计，既可以提升壳体整体的刚性，也能作为人员上下、物品放置的辅助支撑面，船尾端预留了动力挂载的安装平面，可适配小型舷外机的安装固定，满足近岸航行的动力需求。在实际建模过程中，整个结构的装配关系完全按照实际焊接、螺栓连接的工艺顺序搭建，每个梁体的拼接位置都预留了合理的焊接收缩余量，可调支撑座的滑动副设置了足够的调节行程，能够覆盖同尺寸范围内不同线型的小型船体承载需求，框架上的所有安装孔位都采用标准件孔径参数，后期加工时可以直接采用通用钻模完成孔位加工，不需要额外制作专用工装。值得注意的是，车架尾部的结构做了下沉式设计，当拖车停靠在岸边浅水区时，车尾端可以部分没入水中，方便船体直接从车架上滑入水中或是从水面牵引到车架上，不需要额外的吊装设备，大幅提升了单人操作的便利性，这种设计在小型钓鱼艇、休闲橡皮艇的转运场景中实用性极强，不需要依赖大型吊装设备就能完成水陆转运的切换。整个结构的受力路径清晰，从船体的重量通过支撑座传递到横梁，再由横梁分散到两根主纵梁上，最终通过牵引端和车轮组将载荷传递到牵引车辆与地面，所有受力节点都做了针对性的加强设计，避免出现应力集中导致的结构失效，同时整体框架的模块化程度较高，各个梁段都可以采用标准型材切割加工，生产制造成本较低，后期维护更换部件也十分方便。
