齿轮驱动式开闭状态指示机构设计

　　在工业设备的状态可视化设计中，纯机械结构的状态指示方案往往比电子指示方案具备更高的可靠性，尤其在强电磁干扰、断电需保留状态显示的场景下，机械指示结构的优势更为突出。这套齿轮驱动的开闭指示机构，核心是通过齿轮组的定比传动，将输入轴的旋转运动转化为指示字符的位置切换，直观呈现设备的开闭状态，无需额外供电或信号传输，完全依靠机械传动完成状态传递。

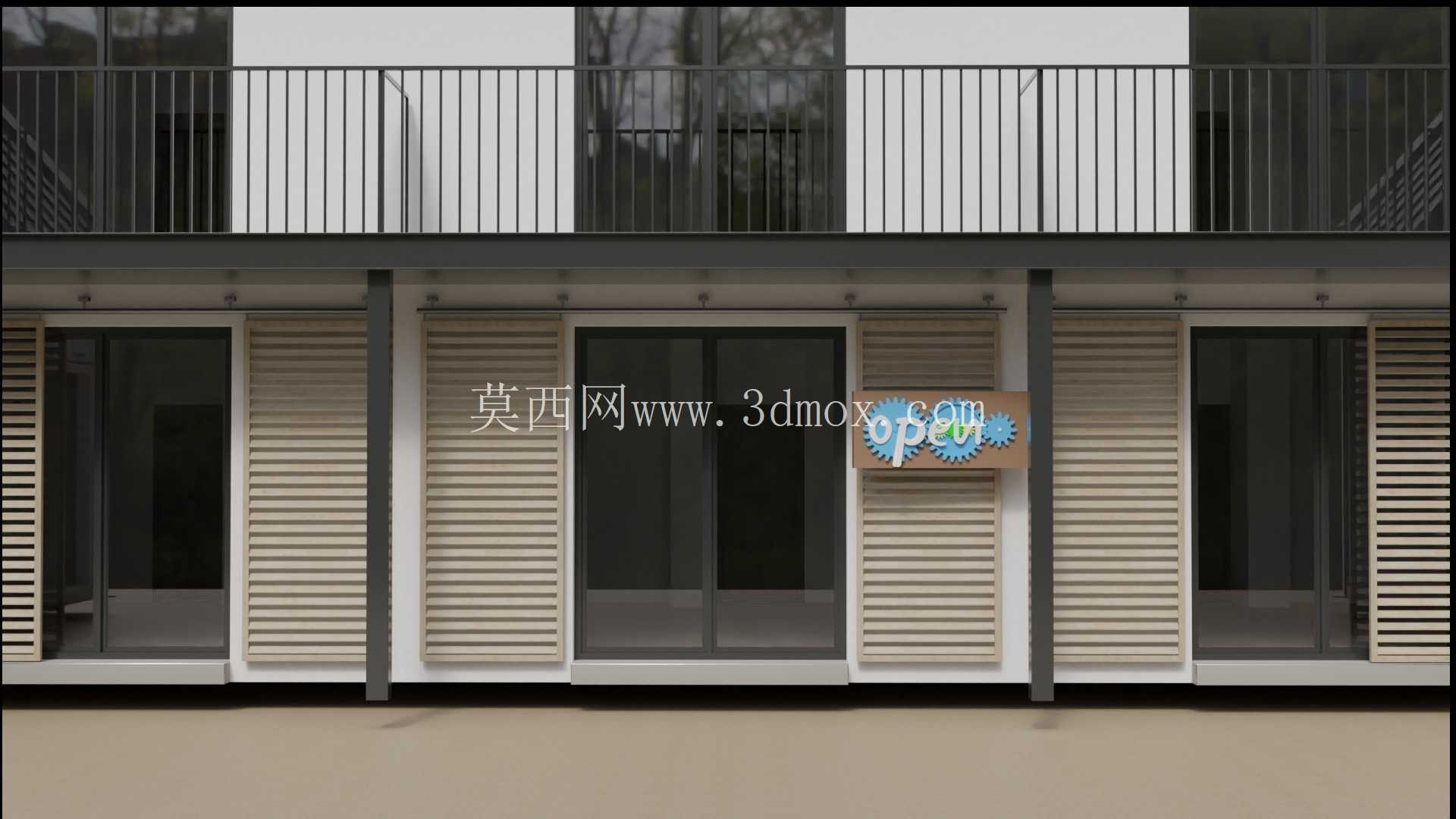

　　从实际应用场景来看，这类机构可直接集成在工业隔间门、设备检修门、通风管道风门、物料通道闸板的驱动端，替代传统的指示灯、电子显示屏类状态指示部件。在存在易燃易爆介质的化工车间、强电磁辐射的电力设备舱、低温高湿的冷链仓储隔间等特殊工况下，电子指示部件容易出现短路、信号干扰、低温失效等问题，而纯机械的齿轮指示结构不受环境因素影响，只要驱动端存在旋转动作，就能准确同步显示当前的开闭状态，避免操作人员因状态误判引发安全事故。

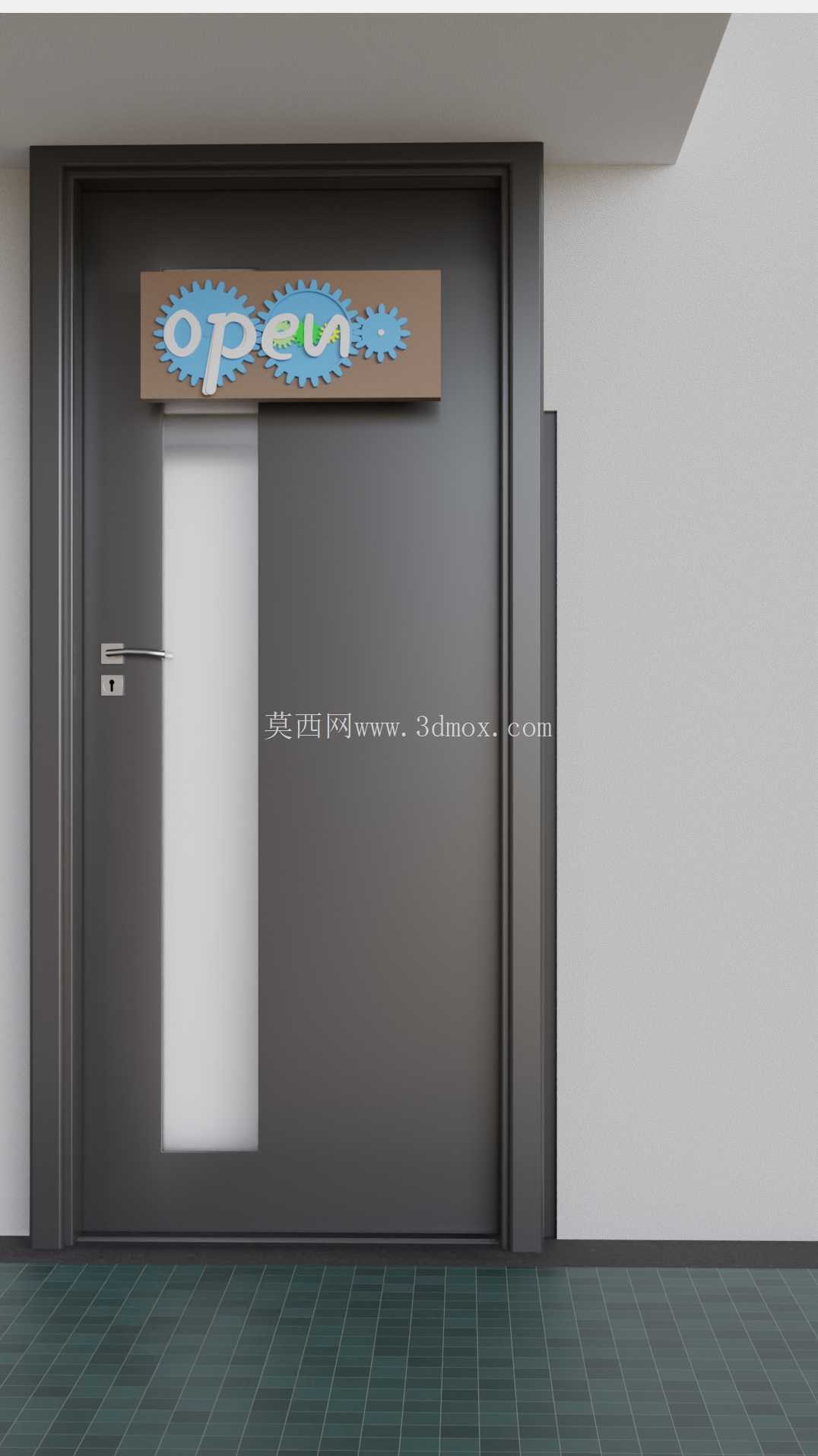

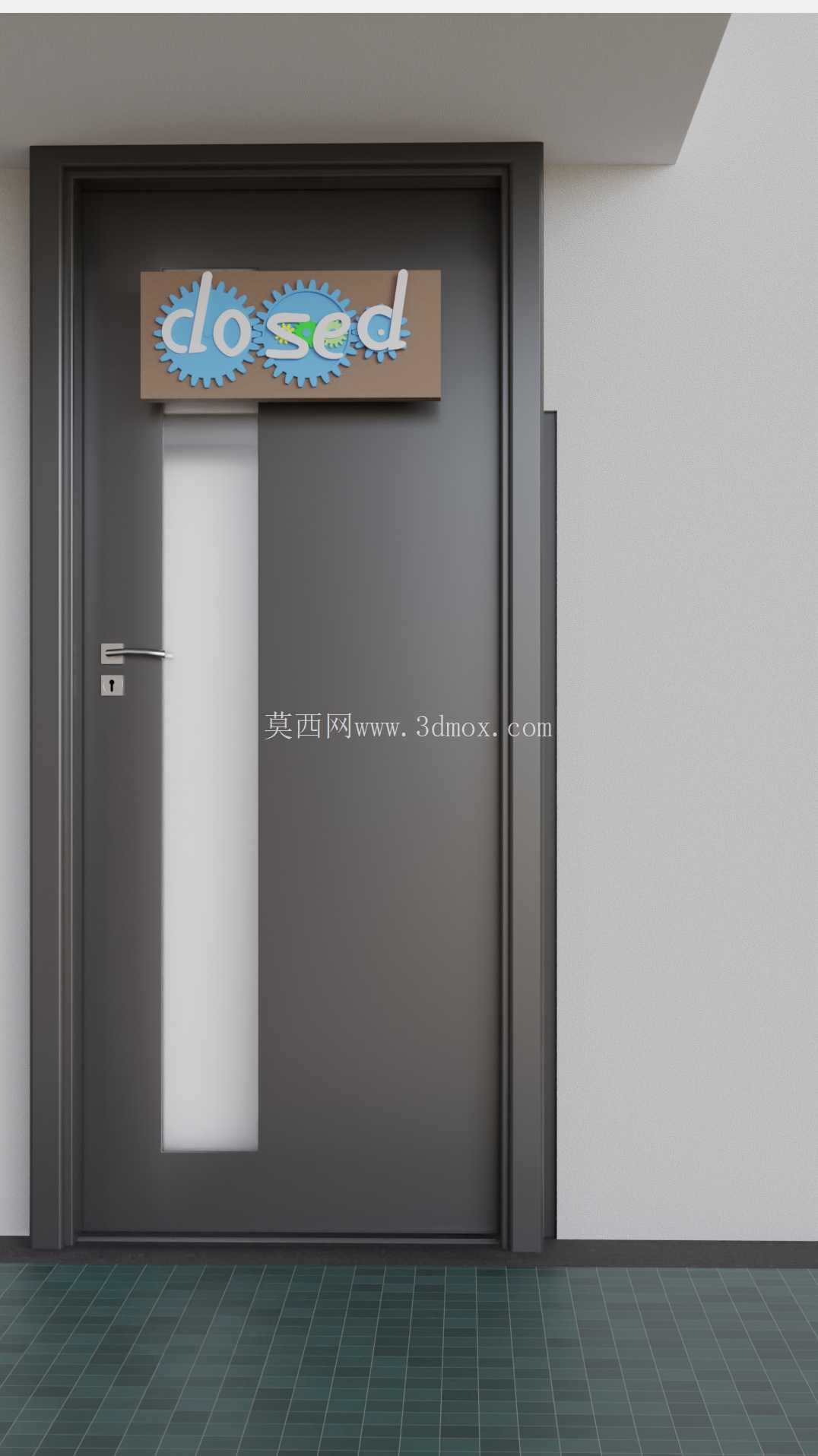

　　该机构的功能逻辑围绕齿轮传动的精准啮合特性设计：输入轴与主动齿轮同轴连接，当输入轴向指定方向旋转时，主动齿轮带动中间传动齿轮组同步转动，最终驱动带有“open”字符的指示牌转动至显示位，呈现开启状态；当输入轴反向旋转时，齿轮组反向传动，带动指示牌转动至遮挡位，切换为关闭状态。整套传动链采用定传动比设计，齿轮啮合间隙控制在0.05mm以内，确保状态切换过程无卡顿、无错位，指示位置与实际开闭位置完全同步，不会出现指示滞后或状态错位的问题。

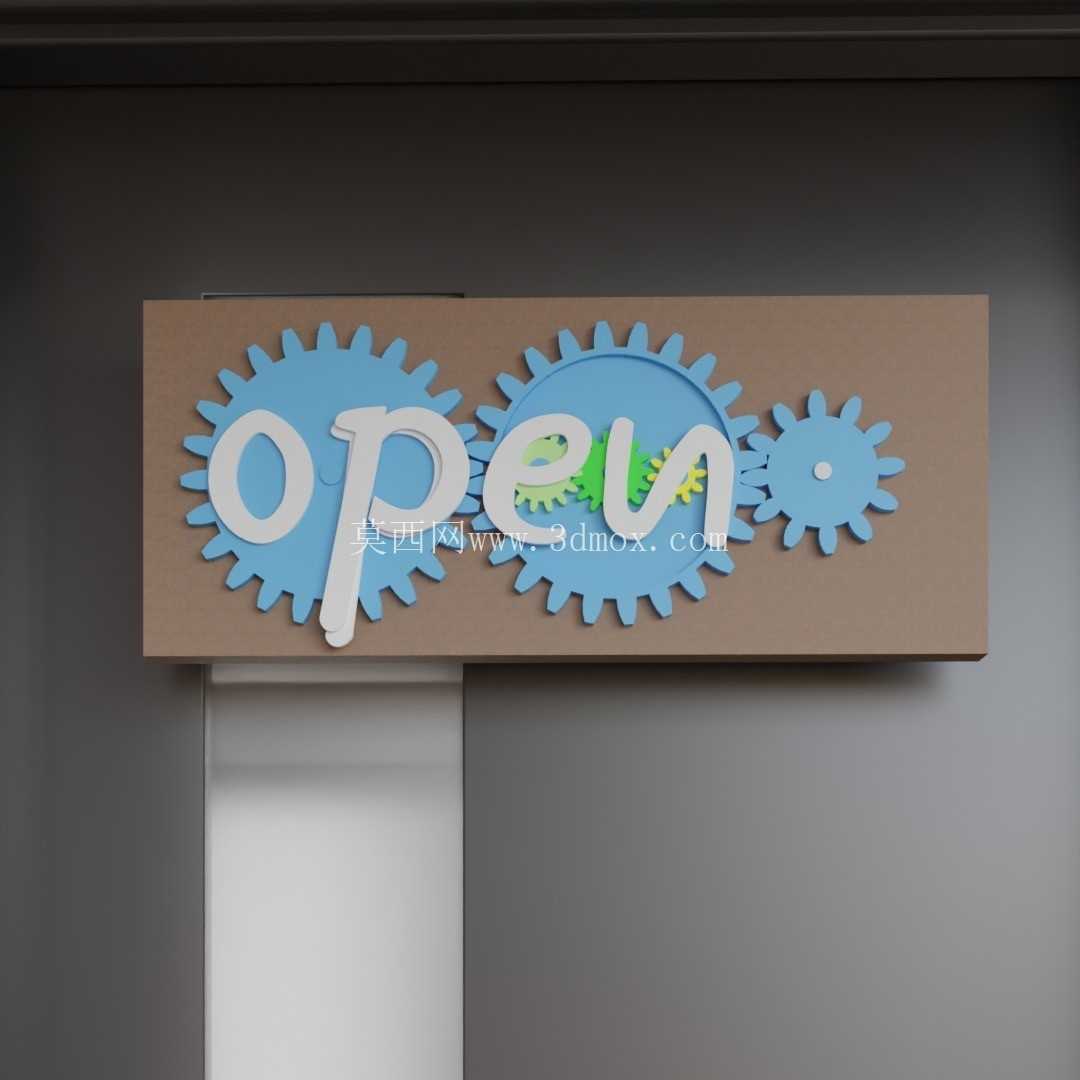

　　设计思路上，整套机构采用模块化布局，所有齿轮均安装在同一块安装基板上，基板预留标准安装孔位，可直接通过螺栓固定在设备门板或隔间侧壁上，无需额外设计定制安装支架。齿轮参数选用标准模数直齿圆柱齿轮，齿形压力角为20°，具备良好的通用性，后期维护时可直接采购标准齿轮备件替换，无需单独定制加工。指示字符采用凸起式结构设计，与从动齿轮一体成型，字符表面可喷涂高对比度警示色，即使在光线较差的设备舱内部，也能让操作人员快速识别当前状态。

　　从安装边界来看，整套机构的整体厚度控制在40mm以内，安装基板的长宽尺寸可根据实际安装位置调整，基础款尺寸为180mm×80mm，适配绝大多数工业门板、隔间侧壁的安装空间。输入轴的伸出长度可根据设备驱动端的连接位置调整，支持与手柄、转轴、气缸驱动端等多种驱动部件直接连接，无需额外加装传动转接件。机构的运动行程与输入轴的旋转角度直接对应，设计时可根据实际设备的开闭行程调整齿轮传动比，确保输入轴完成全行程旋转时，指示牌刚好完成完整的状态切换，不会出现过转或行程不足的问题。

　　在结构可靠性设计上，齿轮轴均采用自润滑轴承支撑，无需定期加注润滑脂，可在-20℃到60℃的环境温度范围内长期稳定运行，传动过程无明显噪音，适合在对噪音有要求的办公隔间、实验室设备舱等场景使用。机构的所有外露部件均做圆角处理，没有尖锐凸起，避免操作人员在开关门过程中被剐蹭受伤。指示牌与安装基板之间预留1mm的间隙，避免长期使用后积尘或热胀冷缩导致指示牌卡滞，确保状态切换动作顺畅。

　　相比传统的插销式指示、翻牌式指示结构，这套齿轮驱动的指示机构传动更平稳，状态切换的同步性更好，不会出现因振动导致指示牌自行移位的问题。在实际设备改造场景中，该机构可直接加装在现有手动门、气动闸板的驱动转轴上，不需要对原有设备的结构做大幅改动，改造成本低，安装调试周期短，适合批量推广应用在各类需要机械状态指示的工业设备与建筑隔间上。
