摩托车铝合金三重连接夹具结构设计

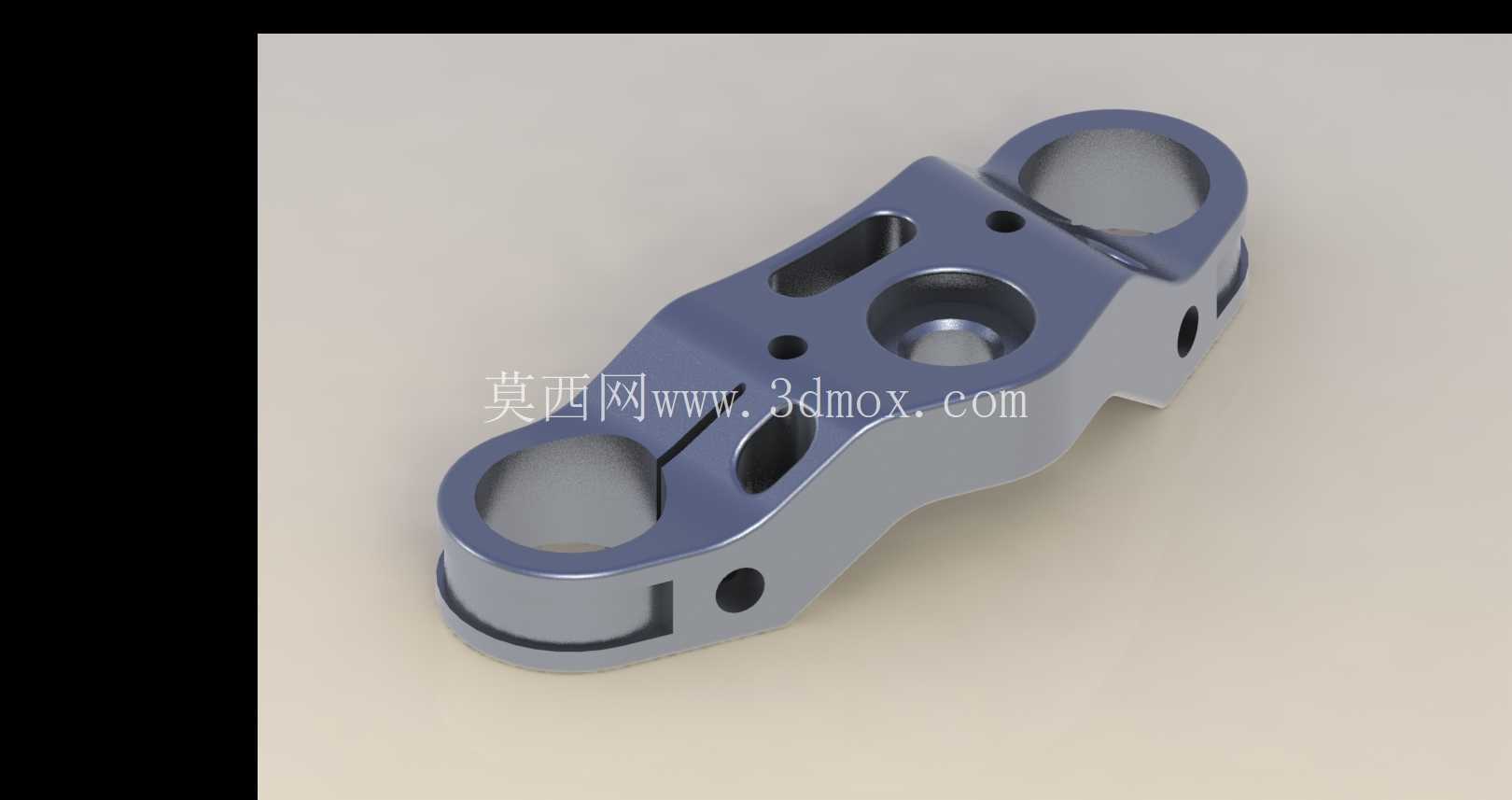

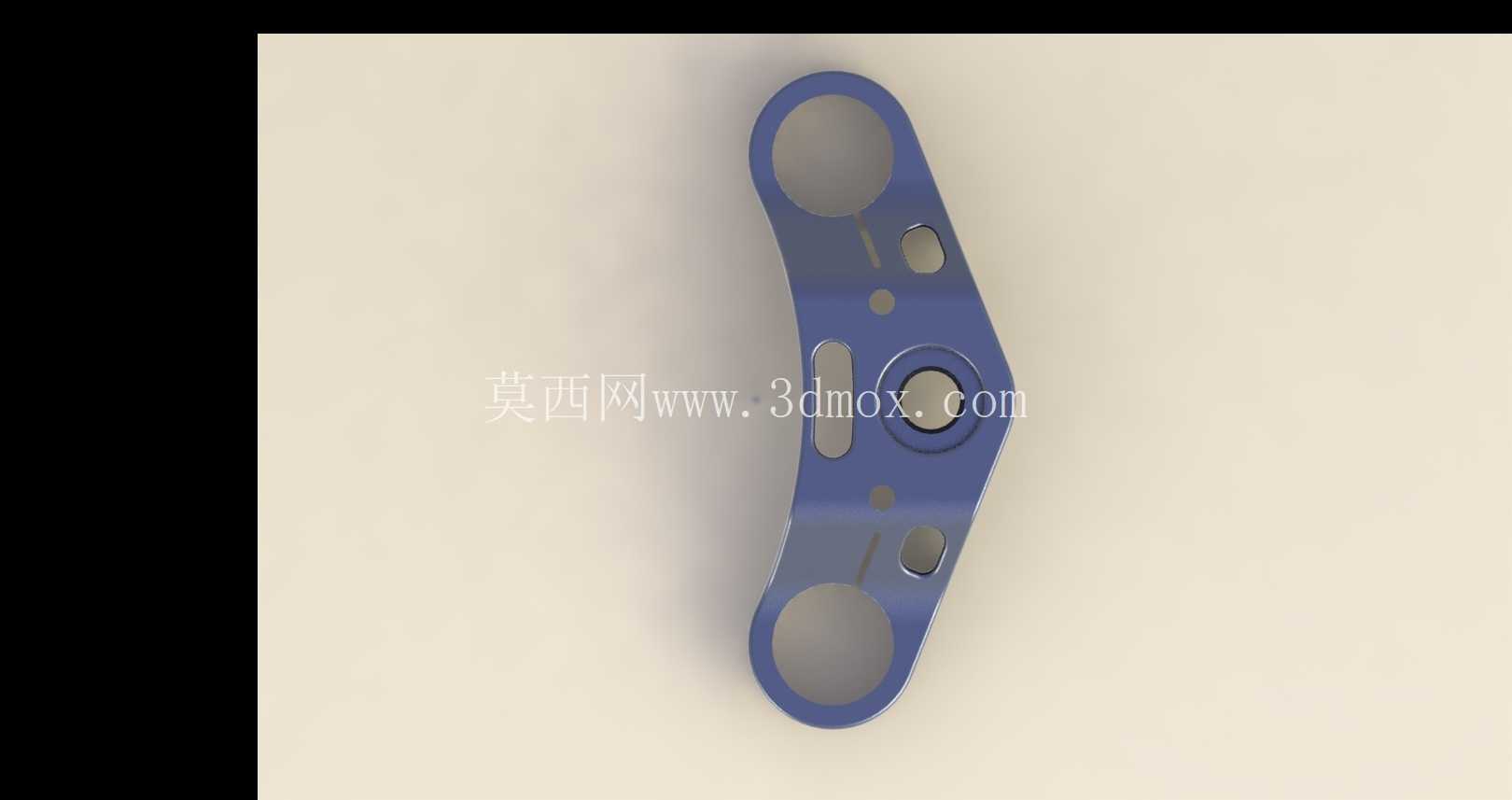

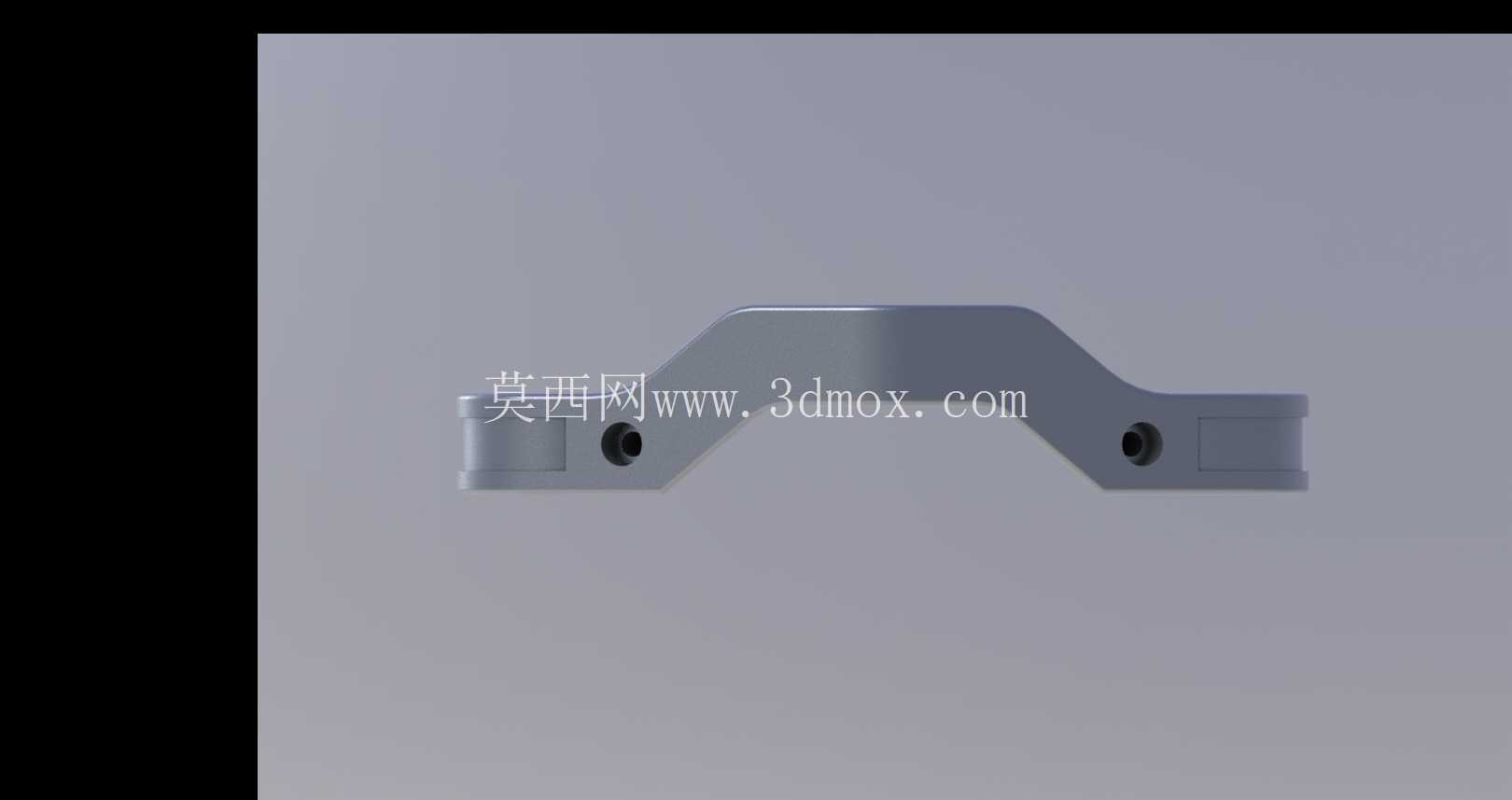

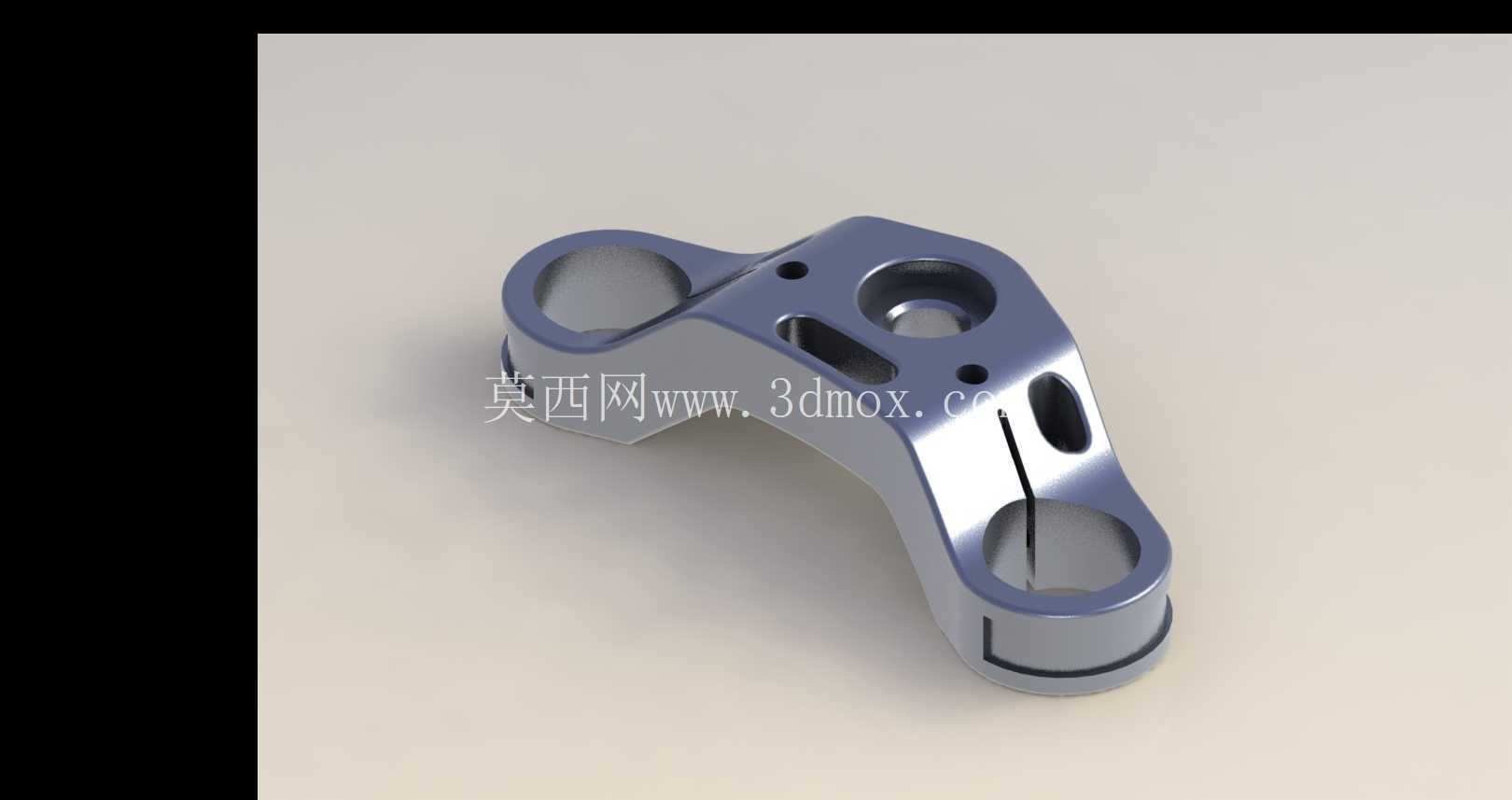

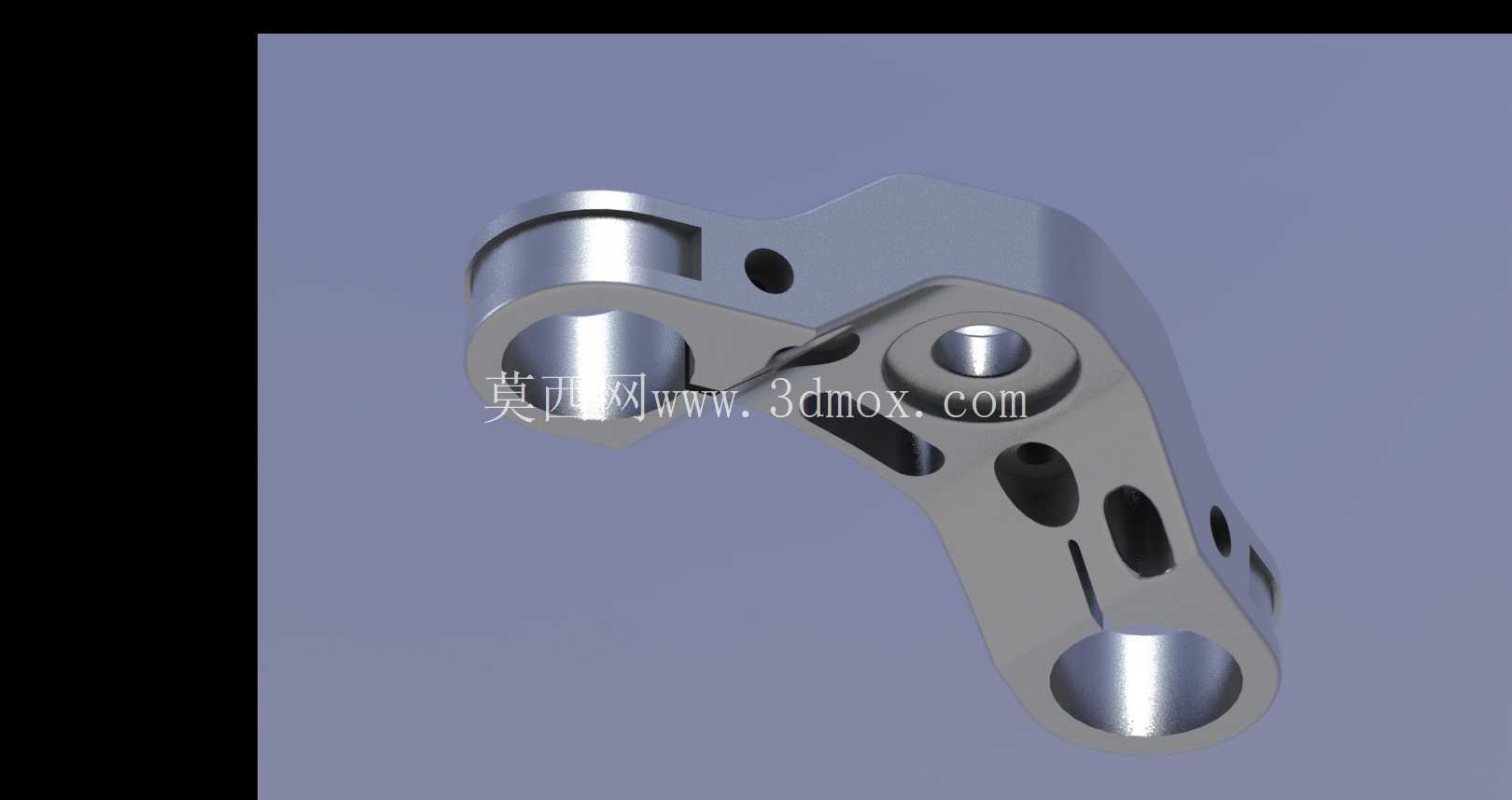

　　这款三重夹具是摩托车转向系统中的核心连接构件，采用6061铝合金锻造后经机加工成型，主要承担上联板的连接定位作用，实现方向把、前减震筒与转向柱的多点刚性连接，是保障骑行过程中转向操作精度与行驶稳定性的关键受力零件。在实际整车装配场景中，该零件位于摩托车前部转向机构的上部位置，两端的大尺寸通孔用于穿装固定左右两根前减震器上管，中间的阶梯孔用于与转向柱上端实现定位锁紧，侧面分布的小孔分别用于安装方向把固定座、仪表支架以及线束固定卡扣，零件上开设的异形减重槽是在满足结构强度要求的前提下，通过拓扑优化去除非受力区域材料，既降低了零件自身重量，也减少了锻造过程中的材料消耗，同时提升了零件的视觉质感。从设计思路来看，该零件的结构布局完全围绕前减震的安装间距、转向柱的配合尺寸以及方向把的安装角度展开，两端安装孔的同轴度公差控制在0.02mm以内，保证两根前减震安装后不会出现偏斜，避免行驶过程中出现减震卡滞、方向跑偏的问题；中间安装孔与转向柱的配合采用过渡配合公差，既保证装配时的定位精度，也能通过锁紧螺栓实现足够的抱紧力，避免转向过程中出现连接松动。零件的外形轮廓采用圆弧过渡设计，没有尖锐棱角，一方面是避免装配和维护过程中对操作人员造成划伤，另一方面也能降低应力集中系数，提升零件在交变载荷下的疲劳寿命，毕竟摩托车行驶过程中会持续受到路面传递的颠簸冲击，连接部位的应力集中很容易引发零件开裂失效。从安装边界来看，该零件的整体宽度匹配常规跨骑摩托车的前减震中心距，厚度方向的尺寸不会与前部的大灯支架、仪表安装位产生干涉，零件上的所有安装孔位都预留了足够的螺栓操作空间，装配时不需要额外的专用工装，使用常规套筒扳手即可完成全部紧固件的安装操作。零件的材质选用6061沉淀硬化铝合金，这种材料经过T6热处理后具备足够的强度和韧性，相比钢制的同功能零件重量降低40%以上，同时铝合金的耐腐蚀性能更好，不需要额外做表面防腐处理就能适应雨天、潮湿环境下的使用需求，材料本身的切削性能优异，后续的机加工工序可以实现较高的尺寸精度，表面经过阳极氧化处理后还能呈现不同的色彩，满足不同车型的外观搭配需求。在结构强度校核层面，设计过程中针对急加速、急制动、过坑冲击等极端工况做了有限元受力分析，零件上的减重槽开设位置都避开了主受力路径，最大应力出现在中间孔与两端孔的连接筋位置，应力值远低于6061-T6铝合金的屈服强度，安全系数满足摩托车行业的相关标准要求，不会出现正常使用过程中的结构失效问题。零件侧面的小尺寸通孔除了用于安装附属部件之外，还可以作为工艺孔使用，在机加工过程中用于零件的装夹定位，减少二次装夹带来的尺寸误差，保证各个孔位之间的位置度精度。
