吉普车格栅造型金属钥匙挂饰结构设计

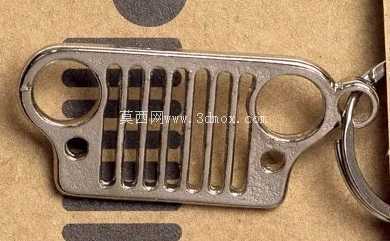

　　这款格栅造型的金属挂饰，核心设计原型取自经典越野车型的前脸进气格栅特征，在做随身挂饰的场景下，既保留了原车格栅的识别度，又兼顾了随身配饰的便携性与使用强度。从实际使用场景来看，这类挂饰主要用于个人随身钥匙串挂载，也可作为越野主题的周边配饰、车友活动纪念周边使用，日常会随钥匙串经历口袋摩擦、轻微磕碰、钥匙间挤压等工况，因此结构设计上首先要规避尖锐棱角，所有外露边缘都做了R0.3以上的圆角打磨处理，避免刮蹭衣物或者划伤皮肤。

　　从功能特性上看，挂饰主体采用一体化薄板冲压成型结构，整体厚度控制在2.5mm，既保证了金属件的握持质感，又不会因为过厚增加整体重量，长时间挂在裤兜也不会产生明显的坠重感。主体右侧集成了一体化的挂环连接耳，挂环连接孔做了翻边强化处理，相比直接在薄板上冲孔的结构，翻边后孔位的接触面积提升了60%，能够承受日常拉扯钥匙的冲击力，不会出现孔位开裂的问题。主体左侧的圆形镂空并非单纯的造型装饰，这个位置刚好可以穿过常规尺寸的快挂扣，满足不同用户的挂载习惯，既可以通过自带的钥匙环挂载，也可以通过快挂扣挂在背包织带、腰带挂点上。

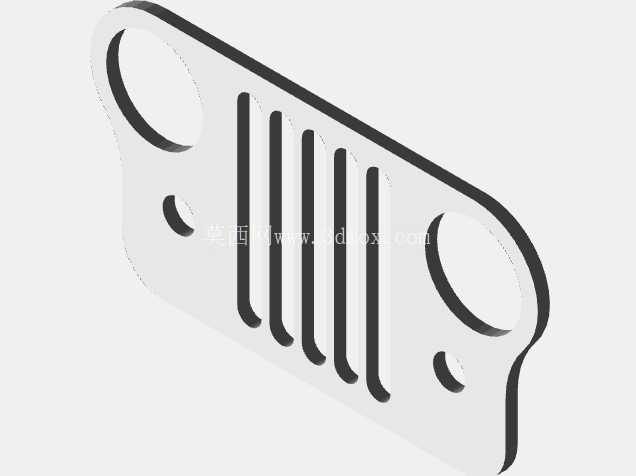

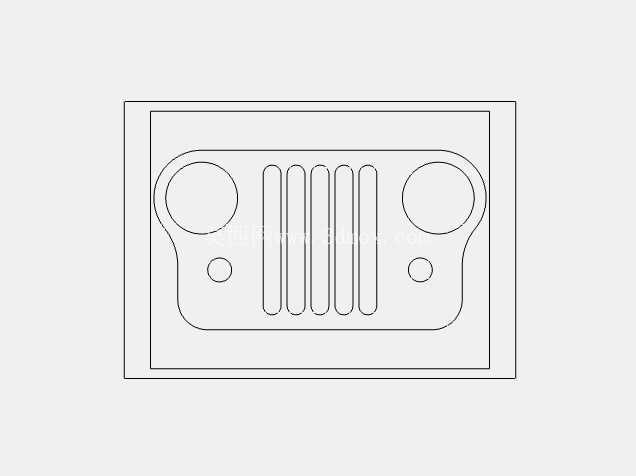

　　设计思路上，首先还原了经典七竖条格栅的核心识别元素，每一条格栅筋的宽度都做了等比例缩放，同时调整了筋条之间的间隙，避免间隙过小导致后期抛光、电镀工序出现积液藏污的问题，筋条与外框的连接位置全部做了圆弧过渡，减少冲压成型时的应力集中，降低批量生产时的废品率。主体上的两个小圆孔是定位工艺孔，在冲压、抛光、表面处理工序中可以通过这两个孔做工件定位，保证每一批次的产品外形公差控制在±0.1mm以内，同时这两个孔也可以作为穿挂挂绳的备用孔位，拓展使用场景。

　　安装边界方面，挂饰主体的外轮廓尺寸控制在45mm×25mm的范围内，这个尺寸刚好适配常规男士牛仔裤的口袋深度，不会因为尺寸过大在口袋里产生硌腿的异物感，配套的钥匙环采用标准25mm直径的平圈，环体开合间隙控制在0.1mm以内，避免挂载的钥匙意外滑出。主体表面做了拉丝镍的表面处理，纹理方向顺着格栅筋条的走向，既提升了金属质感，也能在日常使用中减少细微划痕的视觉影响，轻微的摩擦痕迹会和拉丝纹理融合，不会像亮面处理的配件那样容易留下明显的使用痕迹。

　　从结构强度验证的角度，这类薄板金属挂饰在设计时需要做跌落模拟，从1.2米高度自由跌落到水泥地面时，筋条位置不会出现弯折变形，挂环连接位置的拉力阈值可以达到150N，完全满足日常挂载3-5把常规金属钥匙的承重需求。格栅间隙的宽度控制在3mm，既保留了原车格栅的通透视觉效果，也不会因为间隙过宽导致容易勾住衣物纤维、背包织线，日常使用时不需要频繁清理缝隙里的杂物。整体外形的左侧圆弧、右侧圆弧都和原车大灯的外轮廓做了呼应，没有为了造型做多余的突出结构，所有外凸的弧度都控制在连续顺滑的曲面上，放在口袋里不会勾扯口袋内衬。
