内啮合齿形传动环结构设计

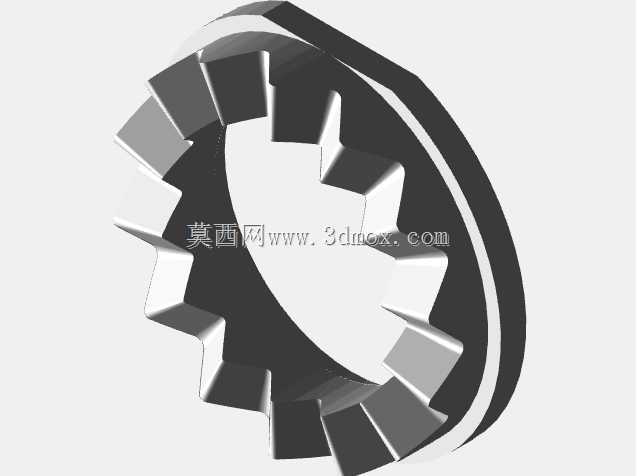

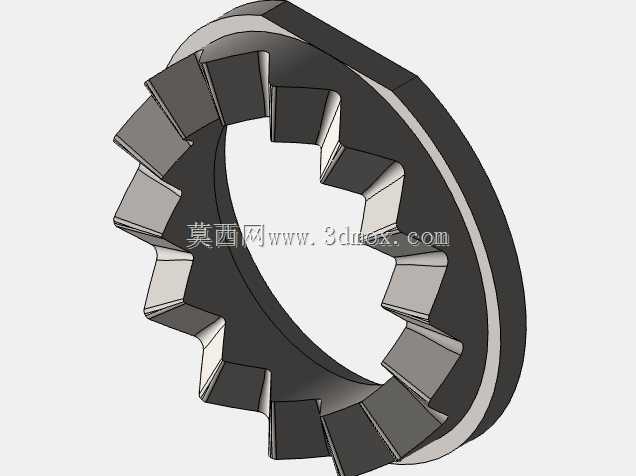

　　该齿形传动环属于内啮合传动系统中的核心承载零件，整体为环形薄壁带内齿结构，外圈为连续光滑的圆柱基准面，内周均匀分布多组梯形直齿，齿槽与齿顶沿环体内壁周向等距排布，齿形侧壁带有适配啮合的导向斜角，齿根处做圆弧过渡处理，避免应力集中。从实际设备应用场景来看，这类内齿形环常布置在紧凑空间的减速传动单元、交流稳压设备的调压传动机构、小型机电装置的扭矩传递路径中，区别于外啮合齿轮的传动形式，内齿结构可以让配对小齿轮完全嵌入环体内部，大幅缩减整套传动机构的径向占用尺寸，在安装空间受限的机电柜体、小型动力输出模组里优势明显。设计过程中首先要锁定环形件的安装边界：外圈圆柱面作为装配定位基准，需要和配套的安装座内孔形成过渡配合，

　　环体轴向两端预留定位台阶，工作时通过端盖或者卡簧完成轴向限位，防止传动过程中出现窜动。内齿的参数匹配是整个结构的核心，周向齿的数量、齿厚、齿槽宽度需要和配对外齿零件完全对应，啮合侧隙控制在合理区间：侧隙过小会出现卡滞、转动阻力陡增，甚至受热膨胀后齿面咬死；侧隙过大则会产生传动回程间隙，扭矩传递时出现冲击异响，定位精度也无法保证。齿形端部的倒角结构一方面是装配导向，配对齿轮入齿时可以顺着斜角滑入啮合位置，降低装配对位难度，另一方面能够去除齿端加工锐边，避免热处理或者装配过程中出现边缘崩缺。齿根位置的过渡圆角不能省略，内齿环在传递扭矩时，齿根位置承受周期性弯曲应力，尖角会形成严重的应力集中，长期交变载荷下容易从齿根处萌生疲劳裂纹，

　　圆角半径需要结合齿厚比例设定，在不影响齿面有效啮合长度的前提下尽可能放大圆角，提升零件疲劳寿命。壁厚设计需要平衡刚性与整体重量：环体壁太薄的话，受扭矩作用会出现径向变形，内齿啮合精度随之下降，还会产生不规则振动；壁过厚则会造成材料浪费，整体转动惯量升高，传动启停响应变慢。这类零件的实际加工路径通常先完成外圈毛坯的车削加工，保证外圆的圆度和两端面的平行度，再通过插齿或者拉齿工艺加工内齿，齿面加工完成后根据载荷工况选择表面硬化处理，提升齿面耐磨性能。在整机装配时，要保证内齿环的中心轴线和配对齿轮的轴线平行度偏差控制在允许范围内，轴线偏斜会导致齿面接触偏载，局部齿面磨损加速，严重时会出现断齿故障。日常设备运维中，

　　内齿啮合区域需要预留润滑脂填充空间，环形结构的内侧腔体可以存储润滑介质，持续给啮合齿面提供润滑，降低齿面摩擦损耗。该结构的建模过程需要先绘制环形基体的回转截面，通过回转特征生成基础环体，再绘制单个齿形的截面轮廓，沿内周圆周阵列得到全部内齿结构，最后对齿端倒角、齿根圆角、边缘锐边逐一做细节处理，完整还原零件的装配和加工特征，方便后续做干涉检查、运动仿真以及工程图输出。
