DN80法兰式安全泄压阀结构设计

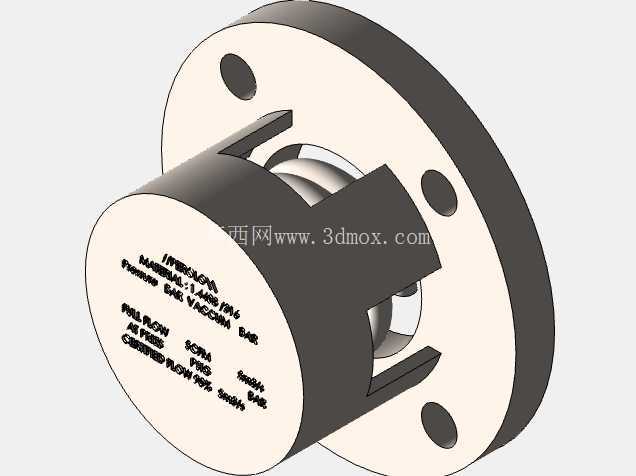

　　在工业流体输送管路系统中，压力过载是威胁管路、承压设备运行安全的核心风险之一，这款DN80规格的法兰式安全泄压阀，就是针对3英寸公称通径管路开发的过压保护元件，常应用在化工流体输送、市政给排水、暖通空调循环、小型压力容器配套等场景中，当管路内部介质压力超过设定阈值时，阀门会自动开启泄放部分介质，待压力回落至安全区间后自动闭合，避免管路超压引发的爆管、设备密封失效、介质泄漏等安全事故。从结构设计来看，这款泄压阀采用法兰端作为安装连接结构，法兰盘上均匀分布三个安装通孔，匹配DN80规格对应的法兰安装孔位标准，安装时只需将法兰端与管路配对法兰对齐，穿入配套螺栓紧固即可完成固定，相比螺纹连接的同规格阀门，法兰连接的密封可靠性更高，

　　能承受更高的管路工作压力，同时后期拆装维护也更为便捷，不需要转动整段管路就能完成阀门的更换检修。阀门主体采用直通式腔体结构，介质从法兰端进入阀腔后，直接作用在内部的密封阀芯组件上，阀芯采用弹簧预紧结构，预紧力可根据实际工况的安全压力阈值进行适配调整，正常工作状态下阀芯在弹簧力作用下紧贴阀座密封面，阻断介质流通路径，当阀前压力超过弹簧预紧力时，阀芯被介质压力顶开，多余介质从阀侧的泄放通道排出，快速降低管路内部压力，避免压力持续攀升。从外形尺寸边界来看，这款阀门的法兰盘外径、轴向安装长度都严格匹配DN80 3英寸管路的安装空间要求，法兰端面的密封面采用平面结构，可适配非金属平垫片、金属缠绕垫片等多种常用密封垫片，满足不同温度、

　　不同介质工况的密封需求；阀体外壁做了等壁厚设计，在保证阀体承压强度的前提下尽可能控制整体重量，减少安装后对管路接口的附加载荷，避免长期运行后管路接口因承重过大出现变形泄漏。在实际选型应用中，这款泄压阀可适配水、低粘度油品、压缩空气等多种常见工业介质，安装时需注意保持阀腔轴线与水平管路平行，泄放口需朝向安全区域，避免泄放的高压介质对周边设备、人员造成伤害；同时在建模过程中，阀芯与阀座的配合密封面做了高精度的形位公差约束，保证闭合状态下的密封性能，弹簧安装腔预留了足够的活动空间，避免阀芯动作时出现卡滞，确保压力泄放动作的响应灵敏度。阀体外表面的标识区域预留了参数标注位，可标注公称压力、开启压力、介质流向、生产批次等信息，方便现场安装时的识别与后期运维查验，侧部的开槽结构既可以作为安装时的扳手受力位，方便阀门与配对法兰的对位紧固，也能在一定程度上减轻阀体整体重量，同时兼顾加工工艺性，减少铸造或机加工过程中的材料浪费。
