磁耦合式低温密封连接结构设计

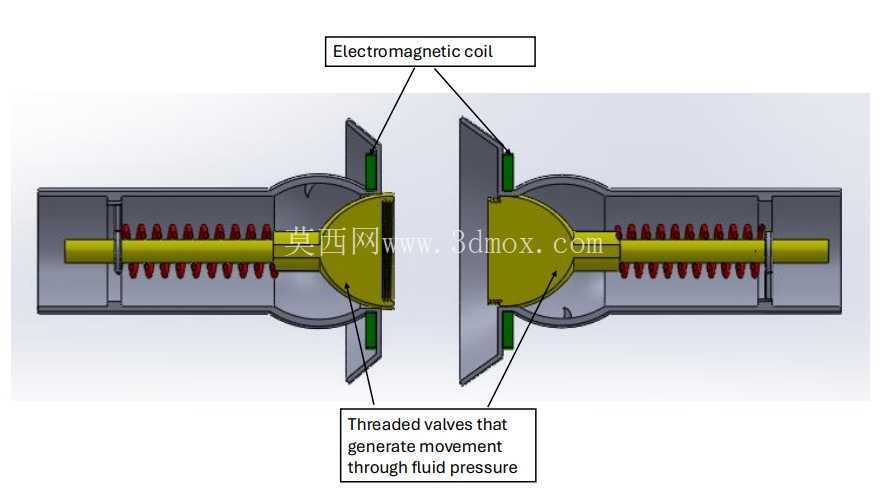

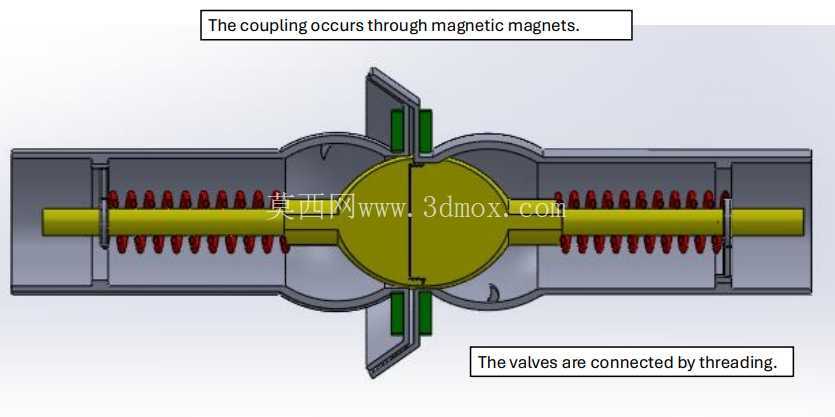

　　在低温流体输送管路系统中，常规硬密封连接结构往往面临拆装对位困难、低温下密封件形变失效、带压操作易引发介质泄漏等实际工程问题，这款磁耦合式密封连接结构正是针对这类场景开发的专用管路通断控制部件，可适配深冷工况下的惰性流体、低温工质输送管路，在需要频繁实现管路对接与断开、同时要求对接过程无金属硬摩擦、避免产生金属碎屑污染工质的场景下具备独特应用优势。从实际功能逻辑来看，该结构摒弃了传统法兰螺栓紧固、卡箍压合的连接逻辑，采用永磁体磁力作为连接保持力，将对接的两段管路端部分别配置对应磁组，当两侧磁体处于相反磁极对位状态时，磁吸力可将两段密封结构牢牢吸合，实现管路的连通密封；当需要断开管路时，仅需转动其中一侧结构使同磁极对齐，

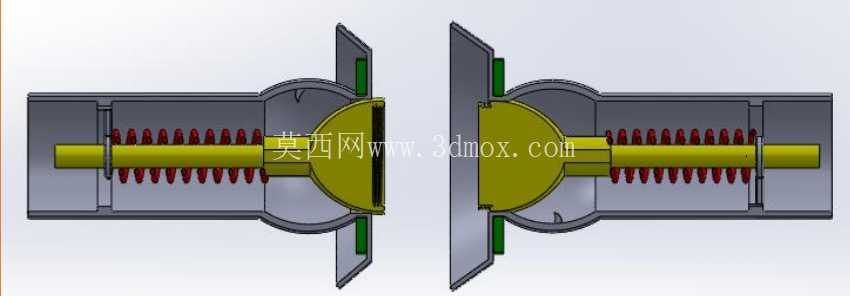

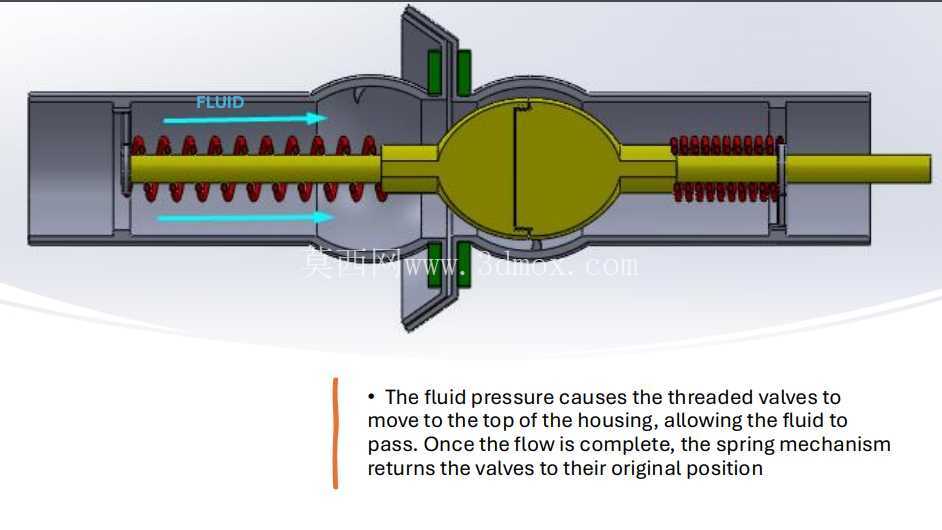

　　磁斥力即可抵消部分连接预紧力，配合管路内部流体压力推动阀芯移位，即可自动实现管路的断开与两侧通路的封闭，无需额外施加较大的外力拆装，大幅降低低温工况下管路操作的难度，也避免了螺栓拆装过程中紧固件冷脆断裂的风险。结构内部的复位弹簧采用对称布置在两侧阀芯内部的设计，当管路内部流体压力降低到设定阈值以下时，弹簧弹力会推动阀芯回到初始密封位置，自动切断两侧通路，避免管路断开后介质持续泄漏，弹簧的刚度选型经过匹配计算，可平衡不同压力区间的流体推力，确保压力达到动作值时阀芯顺利移位，压力回落时可靠复位。对接端的锥形导向结构是该设计的关键细节，在两段结构靠近耦合的过程中，锥面可自动修正径向与角度偏差，即使对接时存在一定的安装错位，

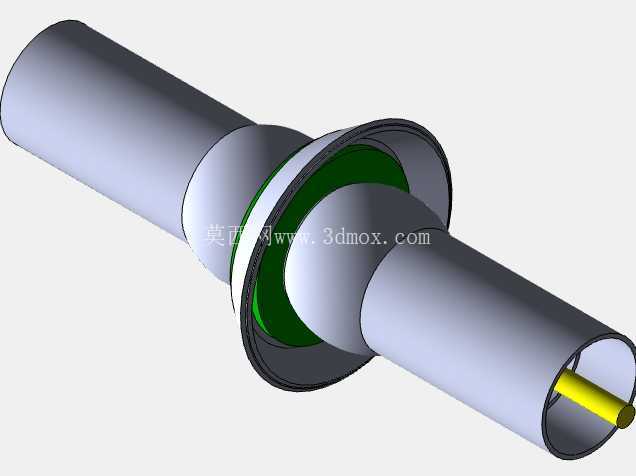

　　也能通过锥面的导向滑移让两侧密封面精准贴合，无需反复调整对位，降低了现场安装的操作精度要求，同时锥面结构在耦合到位后可承担部分径向限位作用，避免管路运行过程中受径向力错位导致密封失效。从安装边界来看，该结构整体为同轴对称式圆柱外形，两端可直接对接标准通径的管路，安装时仅需预留轴向的对接操作空间，无需在径向预留螺栓拆装的操作空间，相比同通径的法兰连接结构，径向安装尺寸可缩小40%左右，适合在布局紧凑的低温管路舱、深冷设备内部管路中使用。结构的密封副采用平面硬密封配合辅助密封件的形式，密封面经过高精度研磨，可在深冷温度区间保持稳定的密封性能，避免低温下橡胶密封件弹性丧失导致的泄漏问题。在设计思路上，该结构完全围绕低温工况的操作痛点展开，

　　摒弃了传统连接结构依赖机械紧固件施加预紧力的逻辑，利用非接触式的磁力实现连接力的传递，既减少了连接过程中的零件磨损，也让通断操作的力值大幅降低，同时内置的压力响应式阀芯与弹簧复位结构，让管路在压力异常波动时也能自动实现封闭，具备一定的安全防护作用。在实际建模过程中，需要重点关注磁体安装槽的位置精度、弹簧安装孔的同轴度、锥面导向结构的角度公差，这些尺寸偏差会直接影响磁耦合的吸力大小、阀芯动作的顺畅性以及对接导向的对位精度，若同轴度偏差超过0.1mm，可能导致阀芯卡滞、弹簧偏磨，长期运行会出现复位不到位、密封泄漏的问题；锥面角度若存在偏差，会导致对接时导向卡滞，无法实现自动对位。此外，磁体的固定方式需要考虑低温下的粘接剂性能，避免深冷环境下粘接剂脆化导致磁体脱落，建模时需预留磁体的机械防脱结构位置，确保磁体在温度循环、振动工况下不会移位。
