对开式快装环形锁接连接构件

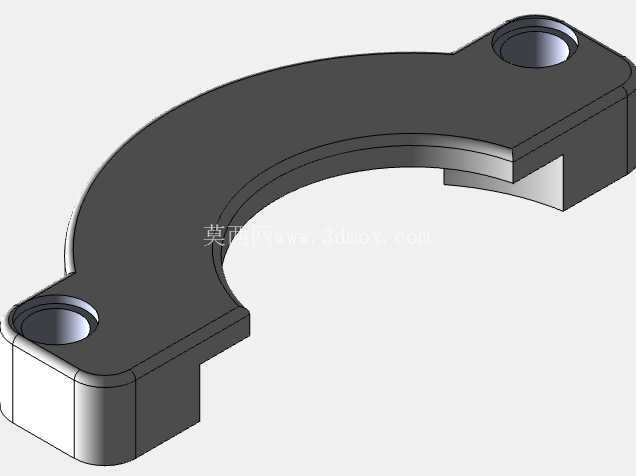

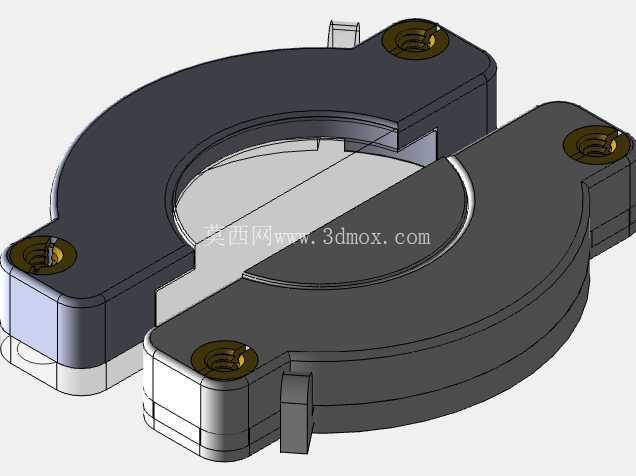

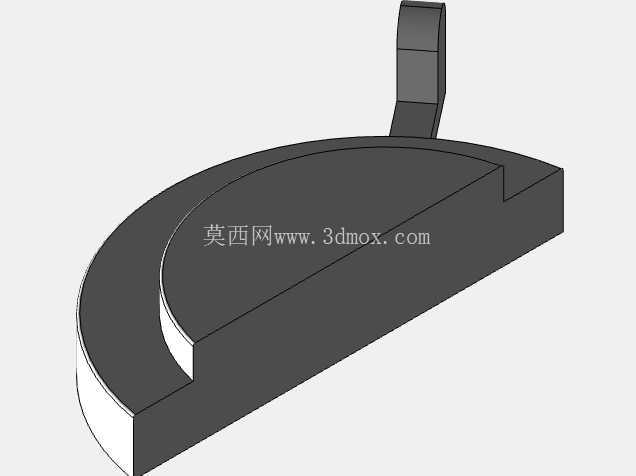

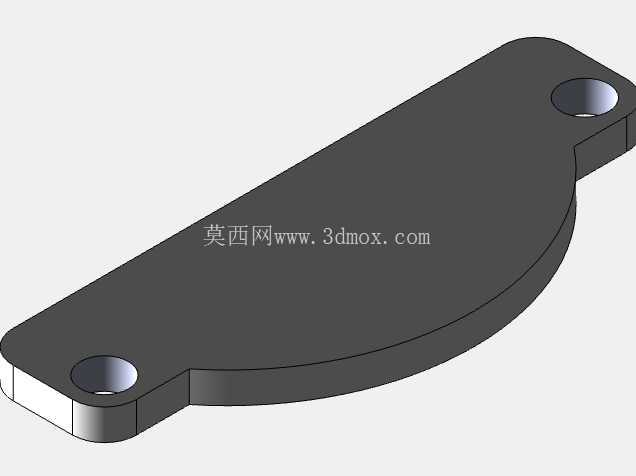

　　这款对开式环形锁接构件，核心应用场景集中在需要频繁拆装的环形管路、线束集束、轴端辅件固定工位，比如车间临时布设的气动回路快接段、测试台架上的传感器线束集束固定、小型回转设备的轴端防尘罩快锁位置，相比传统的卡箍、喉箍结构，它的两半式对合设计不需要从管件端部套入，可直接在管段任意位置完成合围锁紧，对于已经布设完成、两端带有接头无法穿装固定件的管路场景，能大幅降低拆装维护的工作量，不用拆解两端接头就能完成固定件的加装或更换。从功能特性上看，构件的两个半环主体完全对称，每半环两端都设置了带安装孔的凸台，合围后四个凸台两两对齐，可通过螺栓或者快拆销完成锁紧，凸台位置做了局部加厚处理，避免锁紧时凸台根部出现应力集中断裂的问题；半环的内圈为完整圆弧面，合围后形成标准圆形内腔，和被固定的圆形工件外圆贴合度高，锁紧后不会出现偏斜、打滑的情况；半环侧面设置的定位凸块，在两个半环对合时能起到径向定位作用，避免两半环错位导致内圆失圆，保证锁紧后整体的同轴度。设计思路上，这款构件没有采用传统的铰接开合结构，而是做了完全分离的两个半环，一方面是为了适配3D打印的加工特性，完全分离的结构打印时不需要添加支撑，成型后表面质量更好，也省去了去除支撑的后处理工序，同时也完全适配传统的铣削加工，单个半环的结构规整，可直接用方料铣削成型，不需要复杂的工装装夹，加工门槛低，小批量制作时成本可控。从安装边界来看，合围后的内圆直径为标准适配尺寸，四个安装凸台的孔位中心距做了统一设计，可适配标准规格的内六角螺栓，安装时只需要保证两个半环的定位凸块完全卡入对位槽，依次对角拧紧螺栓即可，不需要额外的定位工装；构件的整体厚度控制在合理范围，安装后不会占用过多径向空间，在空间紧凑的设备内部也能完成安装，半环的外圈做了圆角过渡处理，不会划伤相邻的线束或者管路表面。实际使用中，这款锁接构件的锁紧力完全由四个连接点承担，相比单侧铰接的卡箍结构，受力更均匀，长期使用不会出现铰接部位磨损导致的锁紧力下降问题，对于需要反复拆装的测试工位，反复开合锁紧也不会出现结构变形，适配的工件外径公差范围更宽，通过调整螺栓的锁紧行程，可适配一定尺寸偏差的管件，不需要针对每一种公差的管件单独制作固定件。在结构细节上，安装孔的位置做了沉头设计，螺栓拧紧后头部完全沉入凸台内部，不会突出构件表面，避免安装后突出的螺栓头和周边部件发生干涉，半环的分型面做了平面精加工处理，对合后两个半环的分型面完全贴合，不会出现缝隙，锁紧后整体的刚性更好，即使承受一定的径向载荷也不会出现两半环错位的情况。
