可打印式四向锁紧机械连接构件

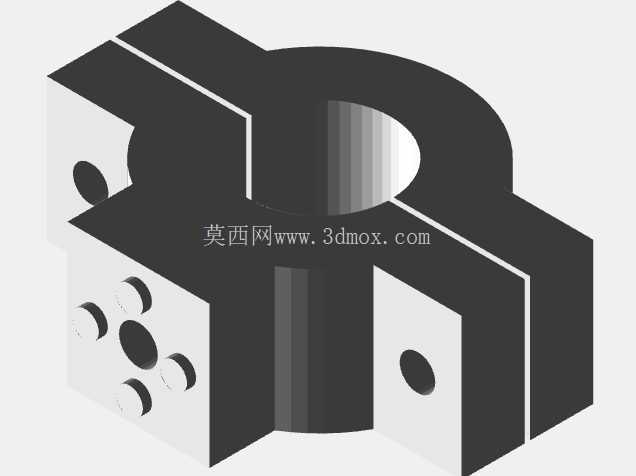

　　这款四向锁紧构件的设计初衷，是解决小型模块化设备组装过程中，多方向快速锁止、无需额外紧固件的快装需求，在桌面级模块化工装、小型实验台架搭建、3D打印定制化治具的场景中，这类构件能够大幅降低组装的操作复杂度，不需要额外准备螺栓、螺母等标准件，仅靠构件本身的结构配合就能实现四个正交方向的同步锁紧。从结构布局来看，构件主体采用中心环形基体加四个正交延伸锁臂的对称式布局，中心的通孔用于穿过导向轴或者定位杆，作为整个锁件的安装基准，四个锁臂沿中心环的径向均匀分布，相邻锁臂呈90度夹角，每个锁臂上都预留了对应的锁止配合面与安装孔位，能够同时对接四个方向的外接型材或者功能模块。设计过程中优先考虑了增材制造的工艺适配性，

　　所有的棱角位置都做了适配FDM3D打印的圆角过渡，避免打印过程中出现翘边、支撑难以去除的问题，所有的孔位都预留了0.2mm的打印公差，不需要二次打磨就能和常用的6mm、8mm标准光轴实现间隙配合，锁止面的倾斜角度设置为8度，既能够保证锁止后的自锁性能，不会因为受振出现松脱，又能保证解锁时的操作力度在普通人手的施力范围内，不需要借助额外工具就能完成解锁操作。从安装边界来看，构件整体的外接轮廓控制在60mm见方的范围内，中心通孔直径为20mm，每个锁臂上的安装孔中心距离中心环的基准面距离为22mm，安装时不需要在对接的型材上加工复杂的卡槽，只需要在对应位置打出直径5mm的定位孔，就能和锁臂上的凸台实现配合，

　　锁止时四个锁臂会同步向中心收拢，将对接的四个模块同时压紧在中心基准面上，保证各个模块之间的相对位置精度，重复定位的误差能够控制在0.1mm以内，完全满足小型工装、桌面实验设备的装配精度要求。不同于传统的单方向锁扣，这款四锁结构的受力路径经过了专门优化，中心环的壁厚设置为4mm，能够承受单个锁臂方向最大50N的径向拉力，不会出现基体断裂的问题，锁臂和中心环的连接位置做了加厚的过渡筋，避免反复锁止解锁过程中出现应力集中导致的疲劳断裂。在实际使用场景中，这类构件可以用于模块化治具的快速拼接，比如电子产品组装线上的小型定位工装，不需要每次更换产品型号都重新搭建整个台架，只需要解锁对应的锁臂就能快速更换对应的定位模块，大幅缩短换型的时间；

　　也可以用于3D打印设备的外围辅助配件安装，比如风扇支架、料管导向架的固定，不需要在铝型材上滑动螺母，直接通过锁件就能在光轴上的任意位置实现固定，调整位置时只需要解锁就能沿光轴滑动，调整到位后锁止即可。设计时还考虑了不同使用场景的适配性，锁臂上的安装孔采用了沉头设计，使用M3的螺丝就能固定外接的功能件，沉头深度为2mm，螺丝锁紧后不会突出锁臂表面，避免和其他运动部件出现干涉。整个构件没有设置额外的弹性零件，锁止的预紧力依靠锁臂本身的材料弹性提供，如果采用PLA材料打印，正常使用情况下的锁止寿命能够达到500次以上，如果采用PETG或者ABS材料打印，弹性和抗疲劳性能更好，锁止寿命可以提升到2000次以上，完全满足日常工装快换的使用需求。在结构细节上，每个锁臂的外侧都做了防滑的纹理设计，手动解锁时手指接触的位置摩擦力足够，不会出现打滑的问题，中心通孔的内壁做了0.3mm的凸起导向带，和光轴配合时只有导向带和光轴表面接触，减少了滑动时的接触面积，调整位置时的阻力更小，滑动更加顺畅。不同于市面上常见的单侧锁扣，这款四向同步锁紧的结构能够保证四个方向的锁止力度一致，不会出现单侧锁紧力度不足导致的模块偏移问题，在需要保证多个模块同轴度或者平面度的装配场景中，这种同步锁紧的结构能够大幅降低装配调试的难度，不需要反复调整每个连接点的锁紧力度，一次操作就能完成四个方向的固定。
