四轴航拍侦察飞行器主体安装承载板

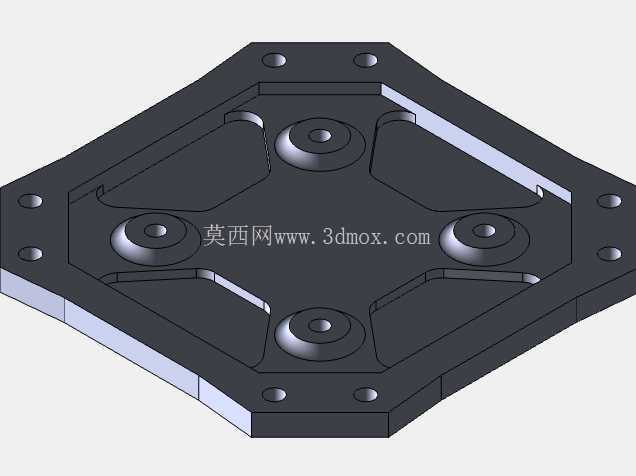

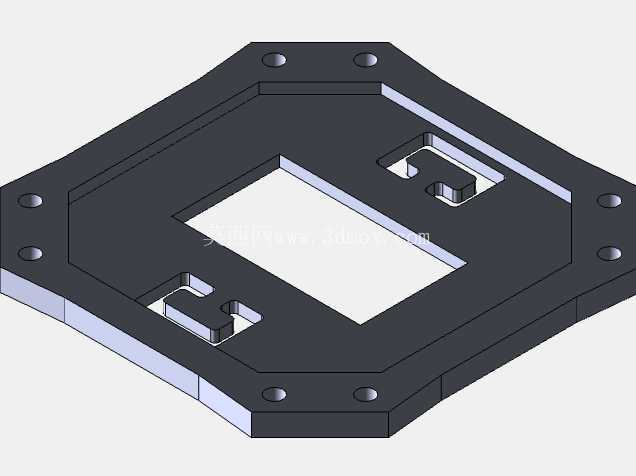

　　作为多旋翼飞行器的核心承载结构件，该部件是整套飞行动力、航电载荷系统的安装基准，直接决定整机装配精度与飞行过程中的结构可靠性。日常作业场景中，这类结构件需要承接无刷电机运转产生的持续振动，同时要在低空航拍、抵近侦察的复杂工况下，为飞控板、电池、摄像云台等核心部件提供稳定的安装基准，避免结构共振导致的画面抖动、飞控传感器数据漂移问题。从结构功能来看，该板件采用八边形切角的外轮廓设计，四个角位预留的沉头安装孔位，对应机臂的锁紧固定点位，孔位深度与直径匹配常用的M3内六角锁紧螺丝，沉头结构可以保证螺丝装配后端面与板面齐平，不会突出板面干涉上层电池或者飞控模块的安装。板件中部的矩形镂空区域，是为飞控主控模块预留的安装避让空间，镂空区域周边的两个凸台卡扣结构，可直接卡接飞控减震垫的定位柱，无需额外设计转接支架就能完成飞控模块的快速装配，减少整机装配的零件数量。设计过程中优先考虑了结构减重与刚性的平衡，板件主体采用等壁厚设计，壁厚取值兼顾3D打印快速成型与CNC铣削加工的工艺要求，外轮廓的切角处理一方面可以缩减整机的横向尺寸，降低飞行过程中的风阻系数，另一方面可以避免尖锐边角在运输、作业过程中发生磕碰损坏，也能减少炸机时的结构冲击应力集中。安装边界方面，板件整体的平面度公差控制在0.1mm以内，保证四个机臂安装后处于同一水平面，避免机臂安装角度偏差导致的飞行姿态偏移；板件上下表面的安装凸台高度统一，上层叠放电调、电池安装板时，可直接通过凸台定位，不需要额外调整装配间隙。板件边缘的加厚翻边结构，提升了整体的抗扭刚性，在飞行器做急转、升降等大机动动作时，不会出现板件形变导致的机臂定位偏移。针对航拍作业的需求，该承载板的安装点位预留了足够的走线空间，电调信号线、电源线可以沿着板件边缘的走线槽排布，避免线路缠绕到旋翼部件，同时中部镂空区域也能给飞控模块提供足够的散热空间，长时间飞行时不会因为板件积热导致飞控传感器工作异常。侦察作业场景下，该结构件的低风阻外形可以降低飞行噪音，提升抵近侦察的隐蔽性，同时卡扣式的安装结构可以快速更换不同的任务载荷，不需要拆解整个机架就能完成摄像模块、图传模块的替换，提升外场作业的效率。结构设计阶段还考虑了不同加工工艺的适配性，不管是采用碳纤维板材CNC切割，还是采用工程塑料3D打印，该结构都不需要额外添加支撑结构就能完成加工，加工完成后只需要去除少量毛刺就能直接投入装配，降低了单件加工的成本与周期。板件四个角位的安装孔位间距匹配常用的10寸、12寸旋翼的机臂长度，装配后旋翼转动的气流不会直接冲刷板件主体，减少飞行过程中的紊流干扰，提升飞行姿态的稳定性。
