四旋翼航拍作业无人机结构设计方案

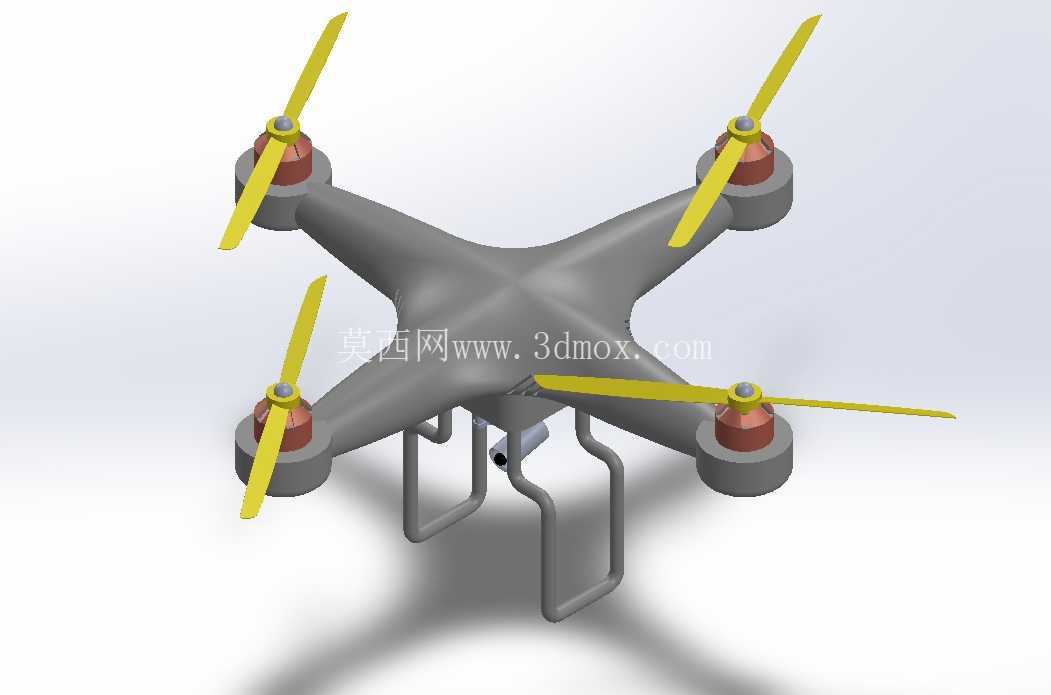

　　这套四旋翼无人机的结构设计，首先围绕低空民用作业场景的实际需求展开，日常可适配航拍测绘、农林植保巡检、小型轻量物资短途投送、安防巡查等多类作业场景，结构设计上优先兼顾飞行稳定性与部件维护便捷性，没有过度追求冗余的异形结构，整体采用X型对称机架布局，四个机臂从中心机体向四个方向等角度延伸，机臂长度经过重心配平测算，确保四个旋翼旋转时产生的升力中心与整机重心完全重合，避免飞行过程中出现不必要的姿态修正损耗。从结构细节来看，每个机臂末端的电机安装座采用下沉式定位设计，电机座与机臂的连接面设置定位止口，装配时不需要反复调整同轴度，就能保证电机输出轴与水平面垂直，避免螺旋桨旋转时出现偏摆带来的震动问题。配套的两叶螺旋桨采用正反桨配对设计，

　　对角位置的螺旋桨旋转方向相反，抵消旋翼旋转产生的反扭矩，不需要额外设置尾桨结构就能实现航向稳定，螺旋桨的翼型经过低速升力优化，在常规作业转速区间内能保持较高的升效比，同时降低桨叶切割空气产生的噪音。起落架部分采用一体式弯折的杆式结构，从机体下方两侧向下延伸后向外侧小幅张开，既保证了降落时的支撑跨度，避免侧翻，也预留了足够的机体下方净空，方便挂载航拍相机、小型作业吊舱等外接设备，起落架与机体的连接位置设置减震缓冲结构，降落时能吸收地面冲击，避免冲击力直接传递到机体内置的飞控、电池等核心部件上。中心机体部分采用扁平化设计，内部预留了标准的设备安装舱位，飞控板、电池、电调等部件的安装位置都做了重心配平，

　　电池舱设置在机体中心最靠近重心的位置，减少电池重量变化对整机配平的影响，电调安装位置靠近机臂根部，缩短电调到电机的接线长度，减少线路损耗同时也方便线路整理。设计过程中充分考虑了日常维护的便捷性，机臂与中心机体采用快拆式连接结构，不需要复杂工具就能完成单个机臂的拆卸更换，螺旋桨采用快拆式桨座，更换桨叶时只需要按压锁扣就能完成拆装，外场作业时出现部件损坏可以快速完成更换。从安装边界尺寸来看，整机对角电机轴间距控制在常规民用消费级无人机的通用尺寸区间，搭配对应尺寸的螺旋桨后，整机旋转直径不会超出常规便携收纳箱的容纳尺寸，拆卸桨叶后可以直接放入通用设备箱携带，不需要定制超大尺寸的收纳容器。机体下方的挂载接口采用标准的通用连接孔位，

　　可以适配市面上多数主流的航拍云台、小型作业载荷，不需要额外制作转接件就能完成挂载。结构强度设计上，机臂主体采用兼顾强度与轻量化的结构构型，在保证飞行中不会产生形变震颤的前提下尽可能降低结构重量，提升整机的有效载荷能力，各个连接部位的受力点都做了加厚处理，避免长期飞行震动导致连接位置出现疲劳断裂。飞行姿态控制的结构适配方面，整机对称度公差控制在极小范围内，每个机臂的长度差、电机安装座的高度差都经过严格公差约束，保证四个旋翼的升力输出平面处于同一水平面，降低飞控系统的姿态修正负担，提升飞行过程中的稳定性，即使在小幅阵风的作业环境下，也能保持稳定的悬停姿态，满足航拍、巡检等作业对姿态稳定性的要求。起落架的高度设计经过多轮验证，既不会因为高度过高导致整机重心上移影响飞行稳定性，也不会因为高度不足导致挂载的设备在降落时触碰地面，同时起落架的杆径经过强度校核，在正常降落冲击下不会产生永久形变，即使在不太平整的野外场地降落，也能提供稳定的支撑。
