铜底鳍片式CPU风冷散热器结构设计

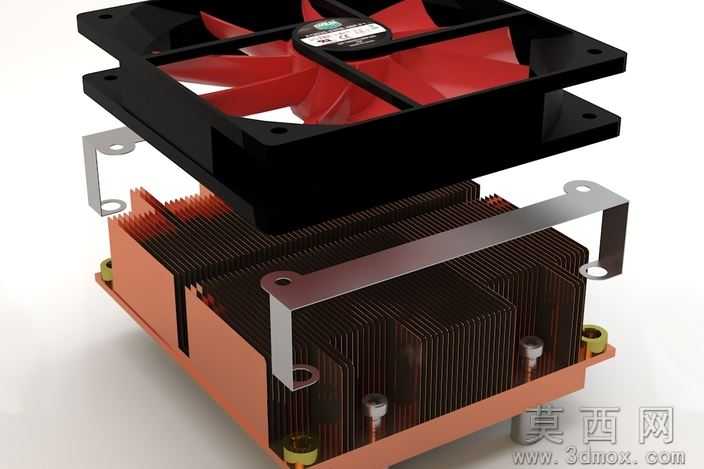

本作品为针对至强系列处理器设计的风冷散热装置三维模型，建模过程中严格遵循工业散热器件的实际尺寸比例，完整还原了产品的全部结构细节。模型构建阶段首先完成散热底座的建模，采用纯铜材质的底座作为导热核心，建模时精准刻画了底座表面的平整接触面，以及底座上用于固定扣具的安装孔位、定位铜柱结构，还原了铜底优异导热属性对应的材质质感，通过材质参数调整呈现出紫铜特有的金属色泽与细腻磨砂表面效果。其次完成散热鳍片组的建模，密集的铝制散热鳍片采用等距排列结构，建模时精准控制每一片鳍片的厚度、间距与整体高度，鳍片与铜底的接触部位做了无缝衔接处理，还原了扣合FIN工艺的结构特征，鳍片表面做了哑光金属材质处理，模拟铝挤鳍片的真实质感，同时预留了风扇安装的固定点位。随后完成散热风扇的建模，采用标准方形框体结构，还原了风扇外框的安装孔位、中心马达外壳的细节标识，扇叶采用七叶红色半透明材质设计，建模时还原了扇叶的倾斜导风角度，通过材质参数调整呈现出塑料扇叶的通透质感与边框的哑光黑塑料质感。最后完成固定扣具的建模，采用金属冲压成型的折弯扣具结构，精准还原了扣具的折弯角度、两端的固定挂耳、中间的让位开槽结构，材质设置为拉丝不锈钢效果，还原金属扣具的刚性质感。整体模型装配逻辑清晰，各部件的配合间隙完全符合实际产品的装配公差，渲染阶段采用柔和的影棚布光，突出各部件的材质差异与结构层次，清晰展现风冷散热器从导热、储热到散热的完整结构逻辑，可用于散热结构原理演示、产品外观方案验证等场景。
