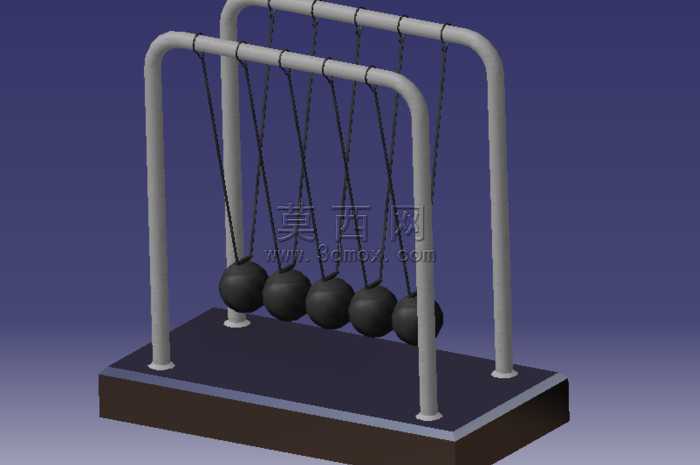

牛顿摆碰撞演示摆锤装置三维设计

本作品为牛顿摆碰撞演示摆锤装置的三维建模成果，建模过程中依托三维设计软件完成全参数化结构搭建，首先对装置的整体框架进行基准定位，确定双U型金属支架的空间坐标与尺寸比例，支架采用圆管弯折形态建模，通过扫掠特征生成连续的管体结构，对支架底部与底座的连接位置做了贴合面的公差匹配处理，保证支架安装位的结构合理性。底座部分采用分层结构设计，底层为深色承重基座，上层为浅灰色安装平台，通过拉伸凸台与倒角特征完成实体构建，对平台上的支架安装孔位做了精准的同轴度约束，确保支架装配后保持垂直无偏移。摆球部分采用等直径实心球体建模，五个球体的尺寸参数完全一致，通过旋转特征生成球体实体后，对球体表面做了哑光金属质感的材质参数调整，还原金属摆球的厚重质感。悬挂摆球的吊绳采用柔性线缆的模拟建模方式，通过样条曲线拟合吊绳自然下垂的形态，每根吊绳的长度经过精准计算，保证所有摆球静止时球心处于同一水平高度，相邻摆球之间保持刚好接触无挤压的状态，还原真实牛顿摆的初始装配状态。渲染阶段采用渐变深蓝色背景突出装置主体，打光采用柔和的侧上方主光源搭配辅助补光，避免金属表面出现过强的反光光斑，同时清晰呈现支架、摆球、底座不同部件的材质差异，金属支架的冷灰色金属质感、摆球的深黑哑光金属质感、底座的深色硬质材质都通过材质球的粗糙度、反射率参数调整得到准确呈现。设计过程中重点还原牛顿摆的力学演示结构逻辑，所有运动部件的连接关系都按照真实物理结构搭建，吊绳与支架横杆的连接位置、吊绳与摆球的连接点都做了固定约束的模拟，确保模型可以直接用于后续的运动仿真，验证动量守恒、能量传递的物理演示效果，整体模型结构完整无缺失面，各部件的装配关系清晰合理，既可以作为物理教学的演示教具模型，也可以作为桌面装饰摆件的设计参考。
