道格拉斯A2D配套NACA0012翼型结构设计

　　在螺旋桨驱动的舰载攻击机气动设计体系中，翼型的选型直接决定了低速起降性能、亚音速巡航效率与外挂载荷承载能力，本次涉及的NACA0012翼型，正是道格拉斯A2D Skyshark舰载机机翼设计的核心气动截面。从实际工程应用场景来看，这类对称翼型最早在早期喷气式与涡桨过渡机型上得到广泛验证，尤其适配需要兼顾航母甲板短距起降、低空突防投弹、大挂载飞行的作战需求，对称翼型的零升迎角特性让战机在倒飞、大姿态机动时不会出现突然的升力陡降，对于需要执行低空战术机动的舰载机而言，这一特性能大幅降低飞行员在着舰阶段的操控负担。

　　从翼型本身的功能特性来看，NACA0012属于经典的低速对称翼型，最大相对厚度为弦长的12%，厚度分布沿弦向中点对称，这种结构首先带来的是结构设计上的便利——机翼内部的翼梁、肋板、燃油管路与操纵索路可以沿对称面布置，不需要为非对称翼型做额外的结构偏置，对于需要在机翼内设置内置油箱、收纳起落架结构的舰载机来说，12%的相对厚度刚好能平衡结构空间与气动阻力：厚度过大会导致高速巡航时压差阻力激增，厚度过小则无法容纳起落架收放机构与足够的燃油容积，在早期涡桨舰载机的设计约束下，这个厚度取值是气动与结构反复权衡后的最优区间。

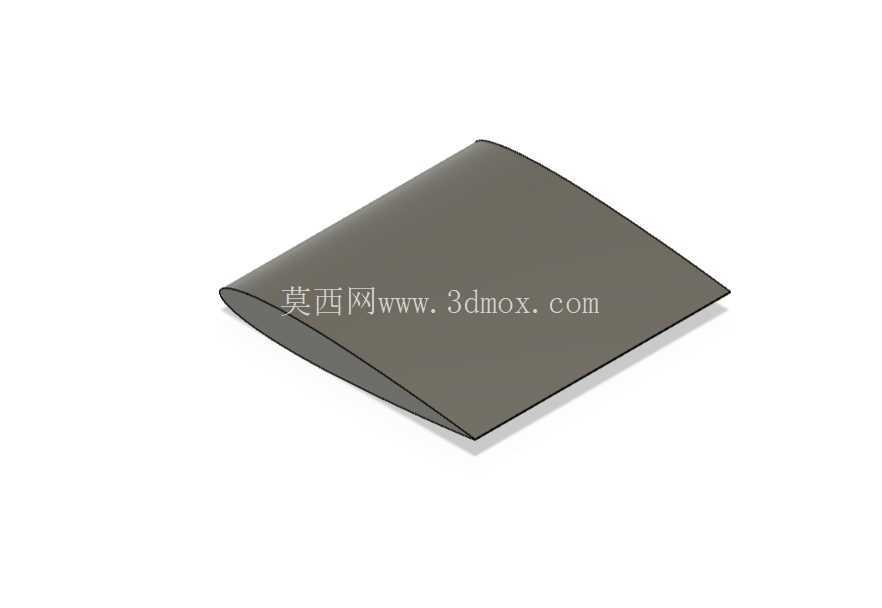

　　本次建模对应的翼型截面设定为20厘米弦长、20厘米跨度的基准段，这个尺寸是翼型气动特性验证的标准基准段尺寸，既可以用于风洞试验段的缩比模型加工，也可以作为全尺寸机翼建模的基准单元进行阵列缩放。在实际建模过程中，首先需要严格遵循NACA四位翼型的坐标生成规则，对翼型上下表面的坐标点进行光顺处理，避免出现局部曲率突变导致的气动计算误差——很多新手建模时容易直接导入散点连线而不做曲率检查，最终生成的翼面在CFD计算时会出现不必要的局部涡流，直接影响升阻比计算的准确性。

　　从安装边界来看，这个基准翼段的前后缘直线度公差需要控制在0.1mm以内，翼型表面的粗糙度不能超过Ra1.6，否则在低速风洞试验时，表面粗糙带来的附面层转捩提前会让试验数据与理论值出现超过8%的偏差。在与机翼主体结构对接时，翼型的弦线需要与机翼的安装基准线保持严格重合，安装角的偏差不能超过0.2度，对于舰载机而言，微小的安装角偏差会直接导致着舰时的下滑轨迹控制难度提升，甚至会影响尾钩与拦阻索的啮合概率。

　　在实际工程应用中，这类对称翼型除了作为主机翼的基准截面外，还可以适配水平尾翼、垂直尾翼的安定面设计，因为对称翼型在操纵面偏转时的舵效线性度更好，不会出现非对称翼型在大舵角下的舵效非线性突变，对于需要精确控制飞行姿态的舰载机来说，线性的舵效是飞控系统设计的基础前提。很多人在做翼型建模时容易忽略翼型后缘的处理，NACA0012的理论后缘是尖点，但实际加工中不可能做到绝对尖锐，通常会保留0.2-0.5mm的后缘厚度，这个细节在建模时就需要提前考虑，否则后续生成的实体模型在做3D打印或者数控加工时会出现薄壁结构无法加工的问题。

　　从气动特性的实际表现来看，NACA0012翼型在迎角小于12度时升力系数随迎角线性增长，升阻比峰值出现在迎角4-6度区间，刚好对应舰载机巡航与着舰的常用迎角范围，当迎角超过16度后才会出现明显的气流分离，这个失速迎角范围给飞行员留出了足够的姿态调整余量，在航母甲板着舰的复杂气流环境下，足够的失速余量是保障飞行安全的核心指标。在结构设计层面，对称翼型的翼盒结构可以做成上下对称的承力结构，机翼上下蒙皮的受力更加均匀，在承受大挂载带来的弯曲载荷时，不会出现非对称翼型上下蒙皮受力差过大导致的局部结构疲劳问题，对于需要长期在高盐雾、高载荷环境下服役的舰载机来说，均匀的结构受力能大幅提升机体的疲劳寿命，减少日常维护的工作量。

　　在做翼型的三维建模时，还需要考虑后续气动分析与结构分析的接口兼容性，翼面的曲面需要做到G2连续，不能出现局部的面片褶皱，否则在导入CAE软件做网格划分时会出现网格质量不合格的问题，直接影响仿真计算的收敛性。这个20厘米弦长的基准翼段，既可以作为缩比验证机的机翼段直接加工使用，也可以通过缩放、扭转、后掠调整，衍生出全尺寸机翼的不同站位翼型，在机翼根部可以适当增加相对厚度来提升承力能力，在机翼梢部适当减小厚度来降低诱导阻力，而NACA0012作为基准翼型，其成熟的气动数据可以大幅减少前期的选型验证工作量，不需要从零开始做翼型的气动优化，这也是很多经典机型在设计时优先选用成熟NACA翼型的核心原因——成熟翼型的数十年试飞数据积累，能大幅降低新机型的设计风险，尤其对于舰载机这种设计约束极多的机型，成熟可靠的翼型选型往往比追求激进的气动效率更重要。
