F18喷气式飞机气动流场CFD仿真分析

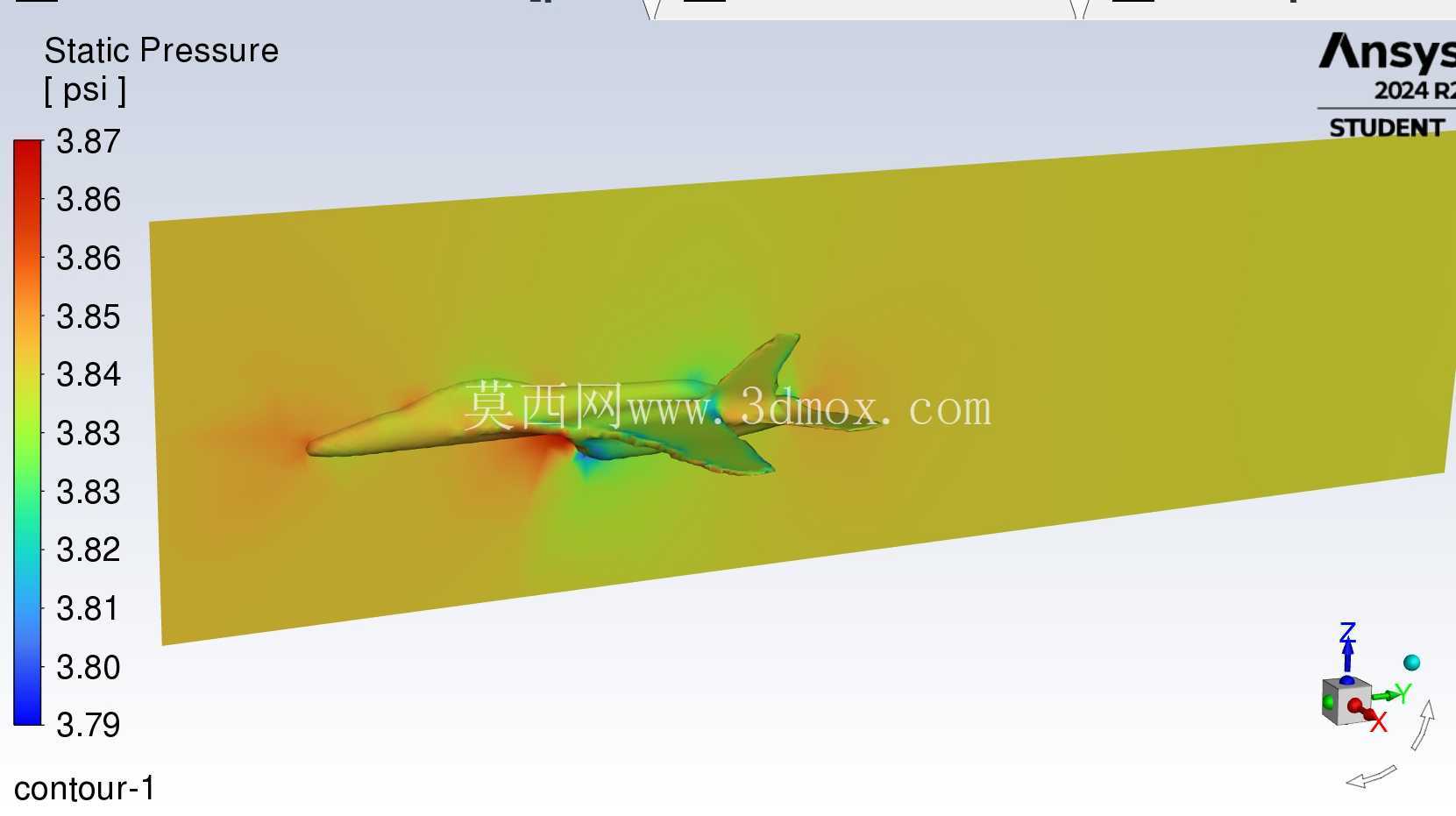

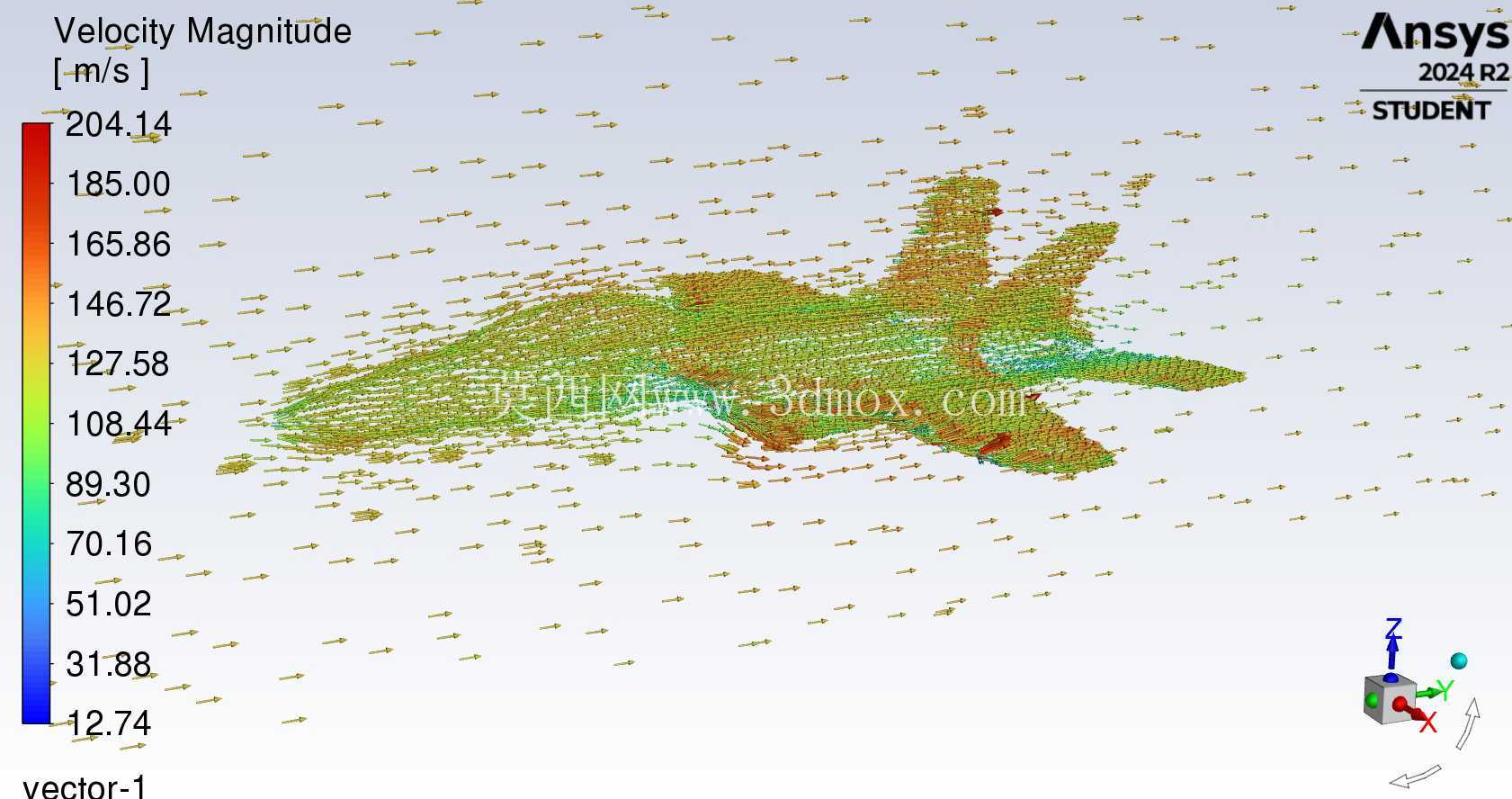

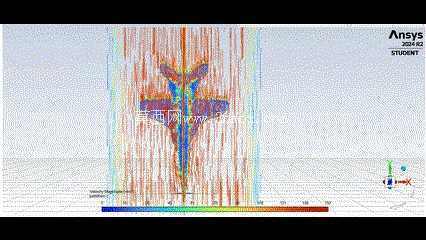

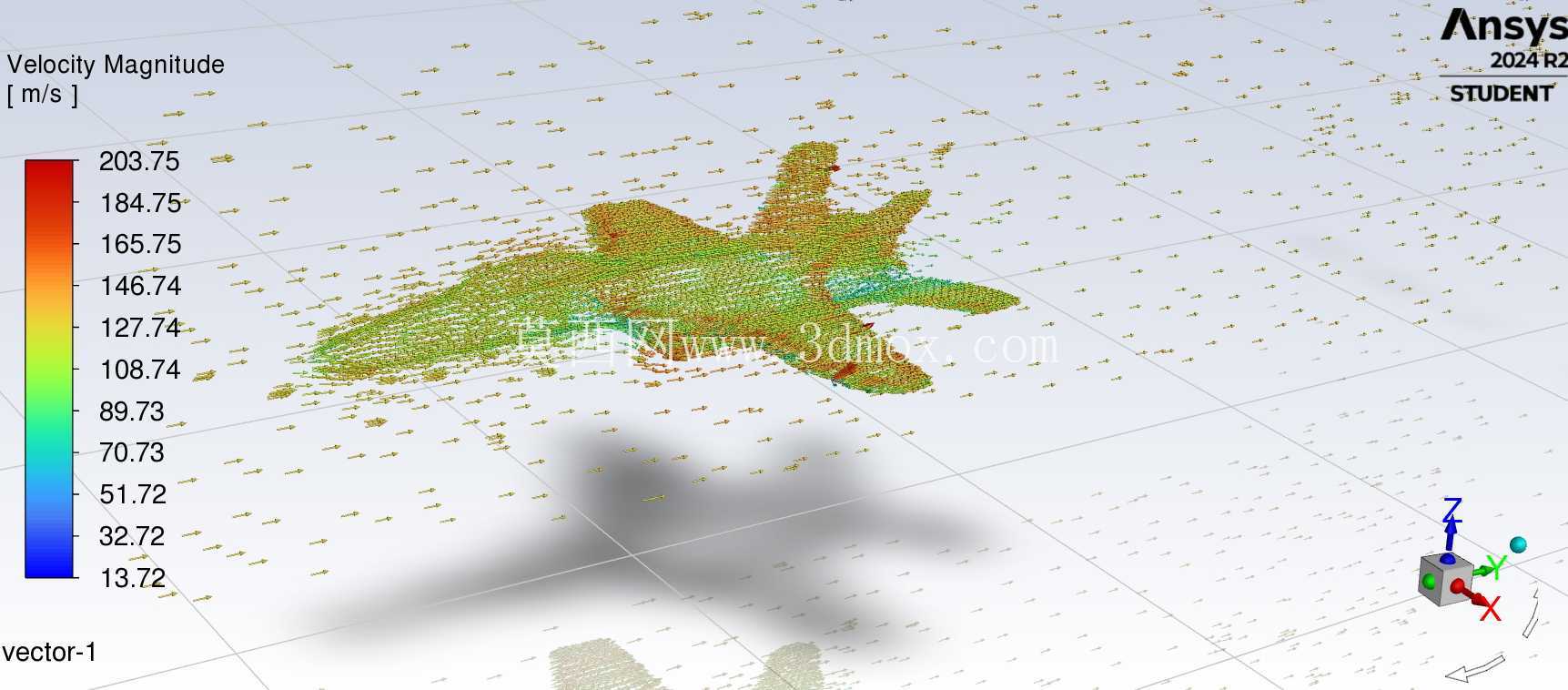

　　在航空装备研发与气动性能验证领域，计算流体动力学仿真早已成为缩减风洞试验成本、快速迭代气动外形的核心技术手段，本次针对F18喷气式飞机开展的CFD模拟工作，核心是复现亚声速来流条件下的整机绕流特性，为气动外形优化、飞行阻力核算提供量化的数据支撑。本次仿真设置的入口来流速度为131m/s，对应飞行器低空低速进近阶段的典型飞行工况，这个速度区间下气流压缩性效应尚不显著，但机身附面层发展、机翼前缘涡生成、尾翼区域流场干扰等流动特征已经充分显现，能够完整反映战机在起降、低速机动阶段的气动受力特性。从仿真结果的流场可视化云图可以观察到，来流在机头驻点区域形成高压区后，沿机身纵轴方向逐步加速，在机翼前缘位置形成稳定的低压涡结构，

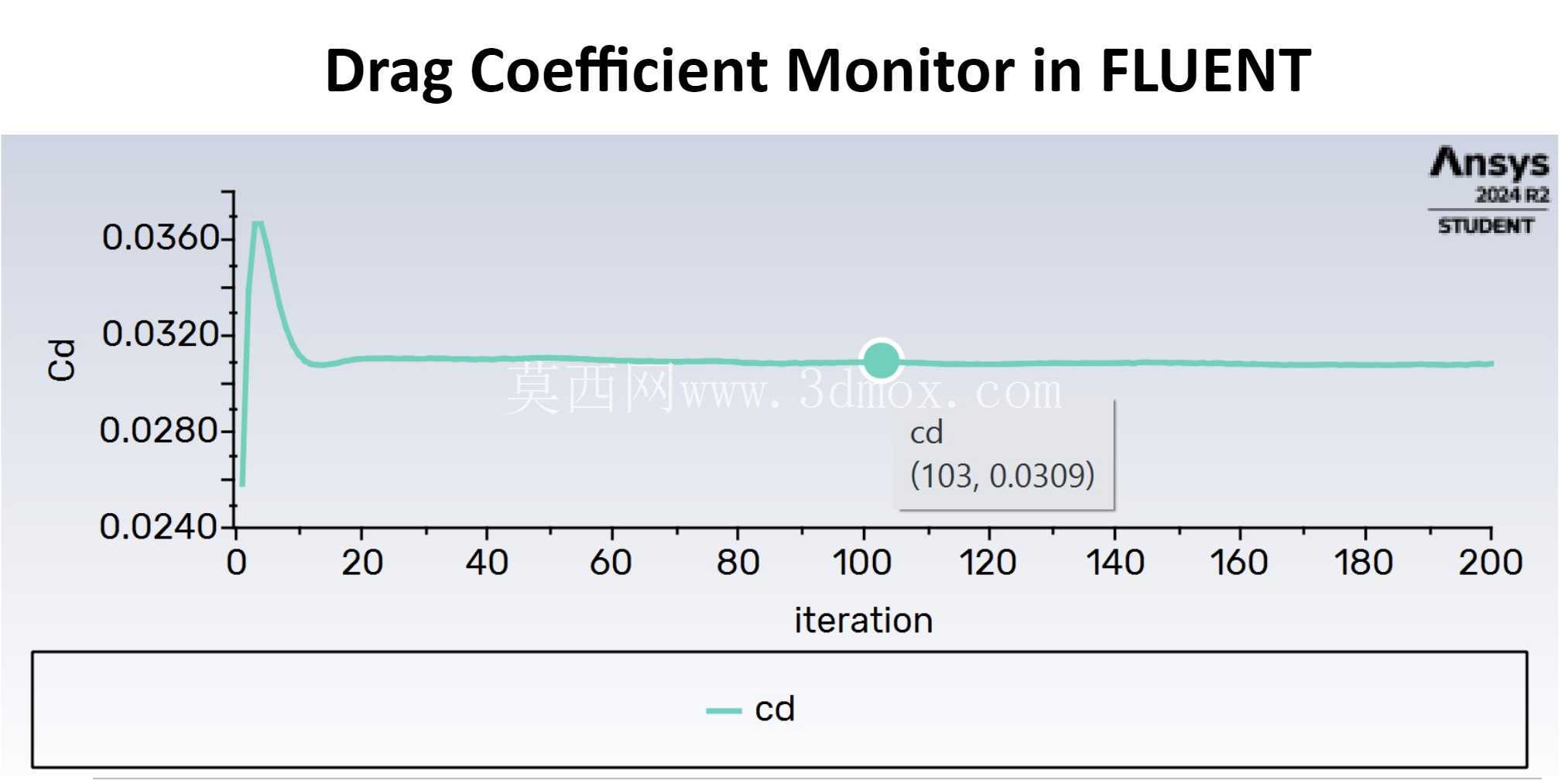

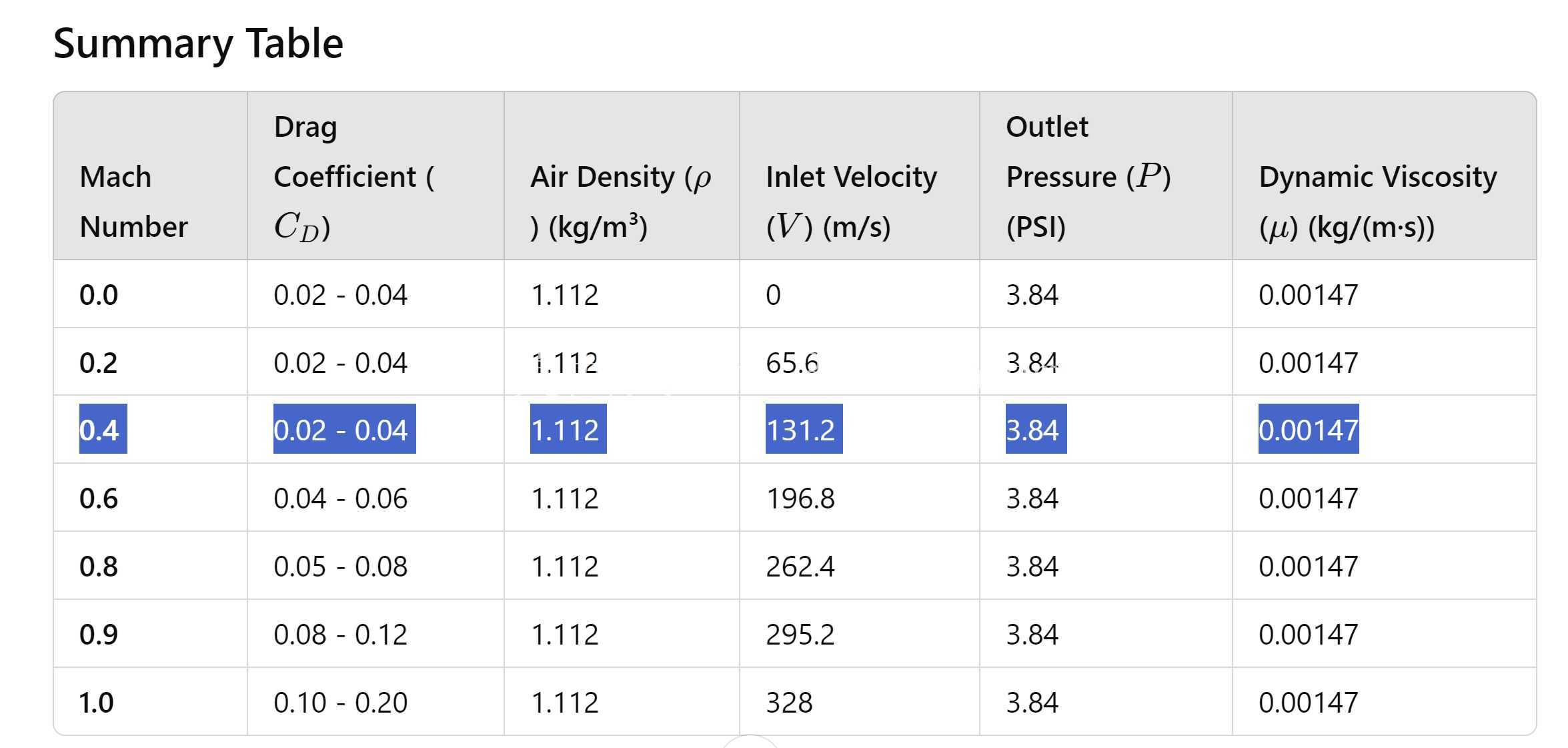

　　这部分涡系是战机低速大迎角状态下升力的主要来源，也是区分二代机与三代机气动设计水平的核心特征——F18作为典型的第三代舰载战斗机，其边条翼设计的核心作用就是利用前缘脱体涡的增升效果，降低着舰阶段的最低飞行速度，提升舰载起降的安全裕度。仿真计算得到的整机阻力系数为0.03，与NASA公开的同工况风洞试验数据0.04存在约25%的偏差，这个偏差区间在工程仿真的可接受范围内，偏差来源主要包含几个方面：一是仿真过程中对机身表面铆钉、接缝、传感器凸起等微小结构做了简化处理，忽略了这部分寄生阻力的贡献；二是湍流模型选取时对附面层转捩位置的预测存在固有误差，壁面y+值的设置也会对摩擦阻力的计算结果产生直接影响；三是仿真未考虑发动机进排气系统的流场干扰，实际飞行中进气道抽吸、尾喷流引射都会改变整机的阻力构成。在实际工程应用场景中，这类CFD仿真结果的用途十分广泛：在飞行器初步设计阶段，可通过快速调整机翼后掠角、边条翼外形、垂尾安装角等参数，对比不同构型下的升阻比、俯仰力矩系数变化，筛选出气动性能最优的外形方案，减少后续风洞试验的工况数量；在现役装备的改进升级中，可通过仿真验证副油箱挂架、电子战吊舱等外挂物对整机气动特性的影响，核算外挂状态下的航程损失与机动性能衰减；在飞行训练模拟系统开发中，经过试验数据校准的CFD结果可作为飞行动力学模型的底层数据输入，提升飞行模拟器的操纵手感还原度。从设计思路层面看，

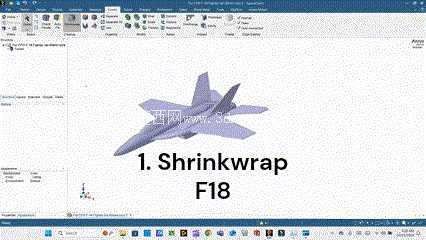

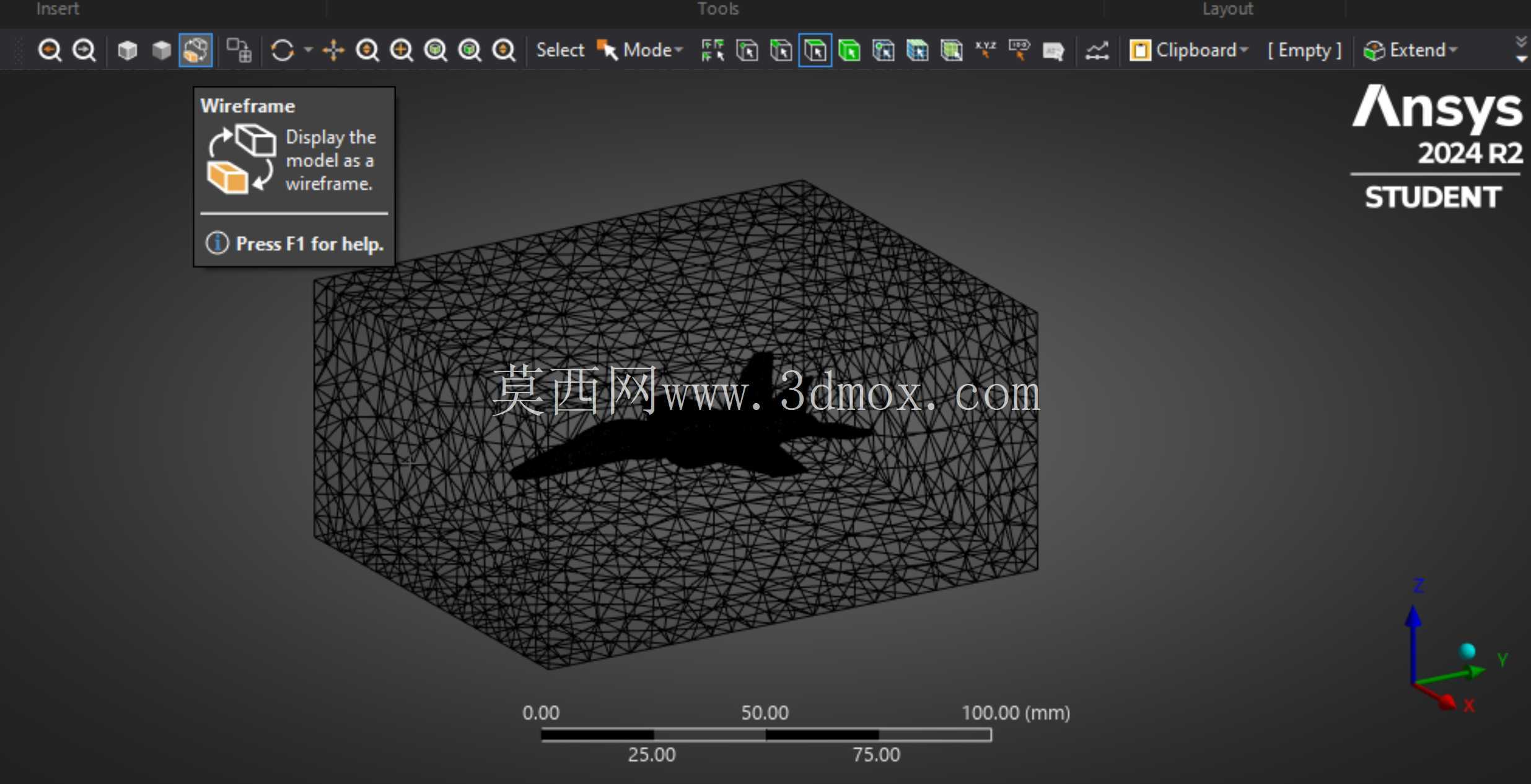

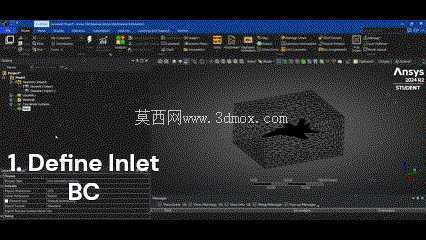

　　本次仿真的几何模型处理严格遵循了气动仿真的建模规范：首先对整机外形做了封闭性检查，确保不存在几何缝隙、自由边、重叠面等会导致计算域网格生成失败的缺陷；其次对机翼前缘、边条翼、垂尾前缘等流动梯度较大的区域做了几何曲率加密，保证后续网格划分时能够精准捕捉外形的曲率变化；最后对机身表面的小尺寸凸起、口盖缝隙等特征做了选择性简化，在保证计算精度的前提下尽可能降低网格总量，缩短仿真计算的周期。在计算域设置与边界条件定义上，本次仿真采用了半模计算的思路，利用飞行器纵向对称面的流动对称性，将计算域规模缩减为全模的一半，入口边界设置在机头前方5倍机身长度位置，出口边界设置在机尾后方15倍机身长度位置，远场边界距离机身纵轴的距离设置为10倍机身长度，避免远场边界的反射效应对机身周围流场计算结果产生干扰。网格划分采用了结构化与非结构化混合的网格策略，在机身附面层区域生成了15层棱柱层网格，保证壁面y+值控制在30-100区间，匹配所选用的k-ω SST湍流模型的壁面处理要求，在远场区域则采用尺寸较大的非结构化网格，控制整体网格规模在合理范围内。从流场结果的细节来看，机身尾部的尾流区域存在明显的低速区，这是机身附面层在尾部汇聚形成的尾迹阻力来源，垂尾之间的区域存在一定的流动干扰，这也是双垂尾布局战机需要重点优化的区域——如果垂尾安装位置不合理，会导致垂尾在大迎角状态下被机身脱体涡遮蔽，降低航向操纵的效率。仿真得到的表面压力系数分布显示，

　　机翼上表面的低压区覆盖范围与风洞试验结果基本一致，压力中心的位置与公开数据的偏差在5%以内，说明本次仿真的结果具备工程参考价值。对于从事航空结构设计、气动仿真的工程人员而言，这类仿真模型的参考价值不仅在于最终的阻力系数数值，更在于整个仿真流程的设置逻辑：如何在计算资源有限的前提下平衡仿真精度与计算效率，如何通过与公开试验数据的对比校准仿真模型的参数设置，如何从流场可视化结果中识别出关键的流动特征并指导外形优化，这些都是工程实践中需要反复打磨的核心能力。需要注意的是，仿真结果与试验数据存在的25%偏差并不意味着仿真结果失效，在工程研发的早期阶段，这类精度的仿真结果已经足够支撑不同构型之间的性能对比，随着设计阶段的推进，可通过逐步细化几何模型、调整湍流模型参数、增加网格数量等方式进一步提升仿真精度，最终通过风洞试验完成最终的性能验证。在舰载机的气动设计中，低速工况下的阻力特性直接关系到着舰阶段的下滑轨迹控制精度，阻力系数过小会导致战机着舰时减速困难，需要开启更大角度的减速板，增加操纵的复杂度；阻力系数过大则会导致着舰阶段的油门响应迟钝，一旦出现着舰信号官要求复飞的情况，发动机加速到最大推力的过程中战机的速度损失过大，容易引发坠机风险，因此精准核算低速工况下的整机阻力系数，是舰载机气动设计中不可或缺的关键环节。
