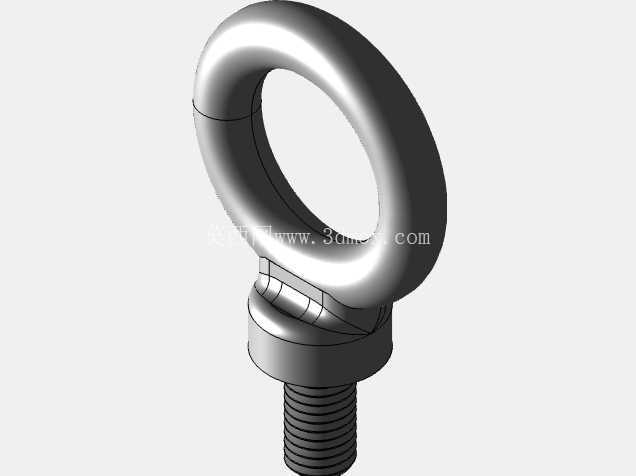

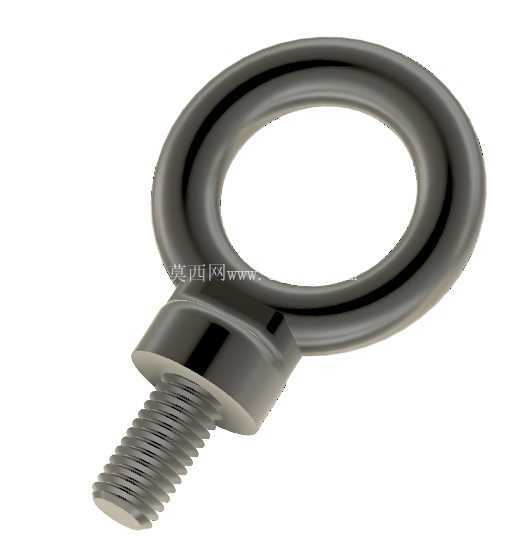

吊装用M10规格钢吊环螺栓结构

　　在车间重型设备移位、电力变压器柜体吊装、小型工装夹具转运这类需要频繁起吊重物的场景里，吊环螺栓是最常用的受力连接件之一，这款M10规格的钢吊环螺栓，就是针对小吨位垂直起吊场景设计的标准紧固件。从实际选型的角度看，这类吊环的核心受力点集中在环体与螺杆的衔接过渡段，建模时特意做了大圆角的应力释放结构，避免直角衔接带来的应力集中问题，实际使用中如果是斜向起吊，需要严格控制起吊角度不超过45度，否则环体的侧向受力会远超设计阈值，存在断裂风险。

　　从结构设计逻辑来看，这款吊环的环体内径为27mm，这个尺寸是匹配常规卸扣、吊装带挂钩的通用尺寸，既不会因为内径过小导致常用吊具无法穿入，也不会因为内径过大造成环体材料浪费、整体结构冗余。螺杆部分长度为20mm，采用标准M10公制粗牙螺纹，牙距1.5mm，这个长度适配厚度在10mm到16mm之间的安装基体，安装时需要在基体背面加装平垫与防松螺母，确保螺纹啮合长度不低于12mm，才能达到额定的受力要求。环体部分采用整圆锻压成型结构，没有拼接焊缝，避免了焊缝位置的强度缺陷，环体的截面为圆形，和吊装带、卸扣接触时不会出现尖锐棱角切割吊具的问题，能有效降低吊具磨损的概率。

　　在实际安装边界上，需要注意安装基体的平面度，吊环的支撑端面必须和基体表面完全贴合，不能出现倾斜安装的情况，否则起吊时螺杆会承受额外的弯曲应力，很容易在螺纹根部发生断裂。如果是安装在铸件、焊接件这类表面不平整的基体上，需要提前把安装位置铣出平整的凸台，凸台直径不小于30mm，保证吊环的下端面有足够的支撑面积。建模过程中，螺纹部分采用简化的修饰螺纹特征即可满足装配校验需求，如果是做有限元受力分析，需要把螺纹根部的圆角、环体与螺杆衔接处的过渡圆角做精确还原，才能得到准确的应力分布结果。

　　这类吊环螺栓在日常使用中，还要注意避免承受冲击载荷，起吊过程要保持平稳，不能突然急停急起，每次使用前都要检查环体、螺杆是否有裂纹、变形、螺纹磨损的情况，一旦出现塑性变形就必须报废更换，不能继续承重。和同规格的普通外六角螺栓相比，吊环螺栓的环体结构专门为吊装受力设计，不能用普通螺栓弯制吊环替代，自制的弯制吊环没有经过锻压强化，受力时很容易在弯曲位置开裂，引发安全事故。在三维装配设计中，调用这类标准件时，需要预留出环体的转动空间，环体周边20mm范围内不能布置其他凸出的结构件，避免吊环转动时和周边零件发生干涉，同时也要预留出吊具穿入的操作空间，方便现场安装时穿入卸扣或者吊装带。
