Bussmann80A防水复位式断路器结构

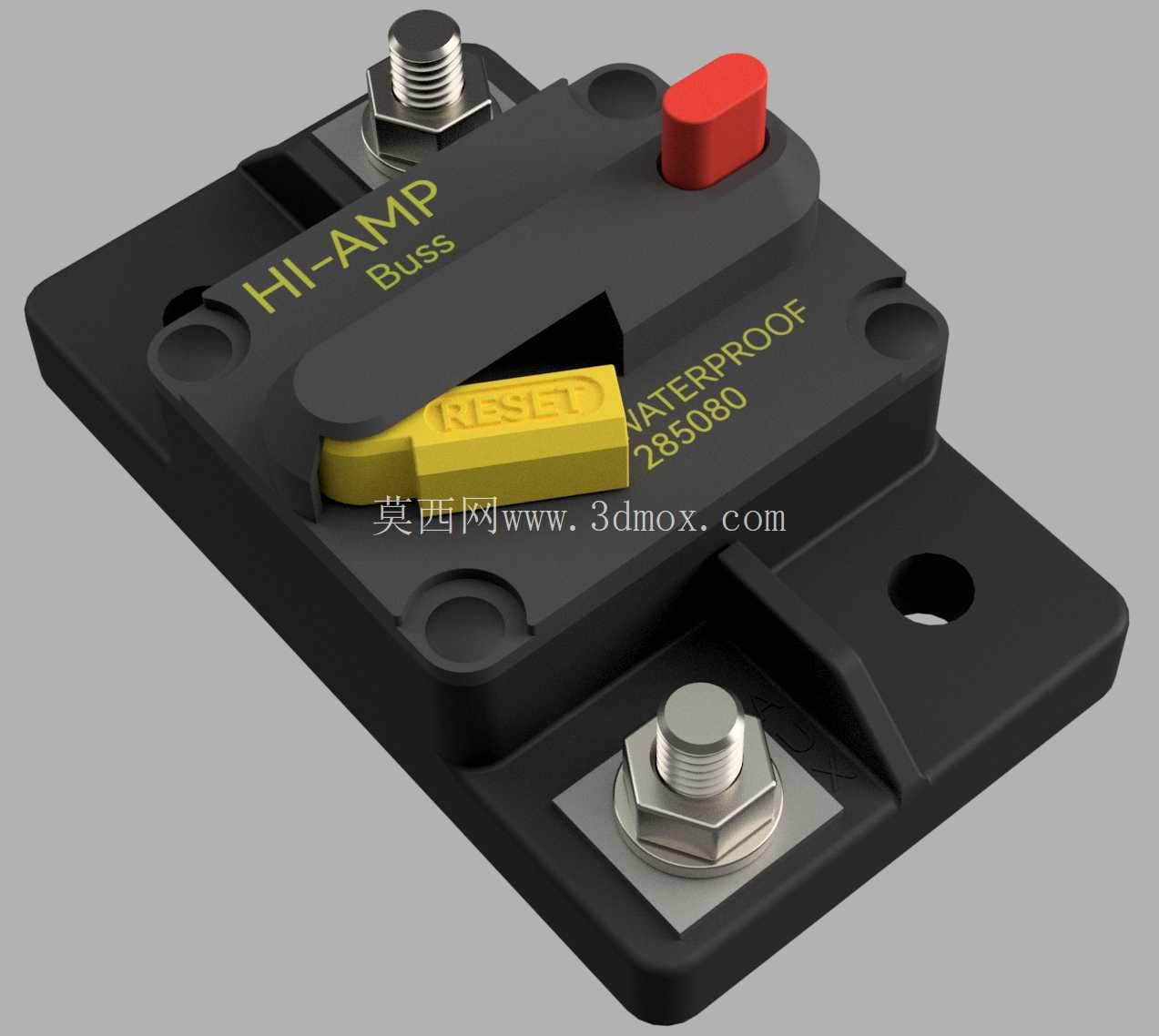

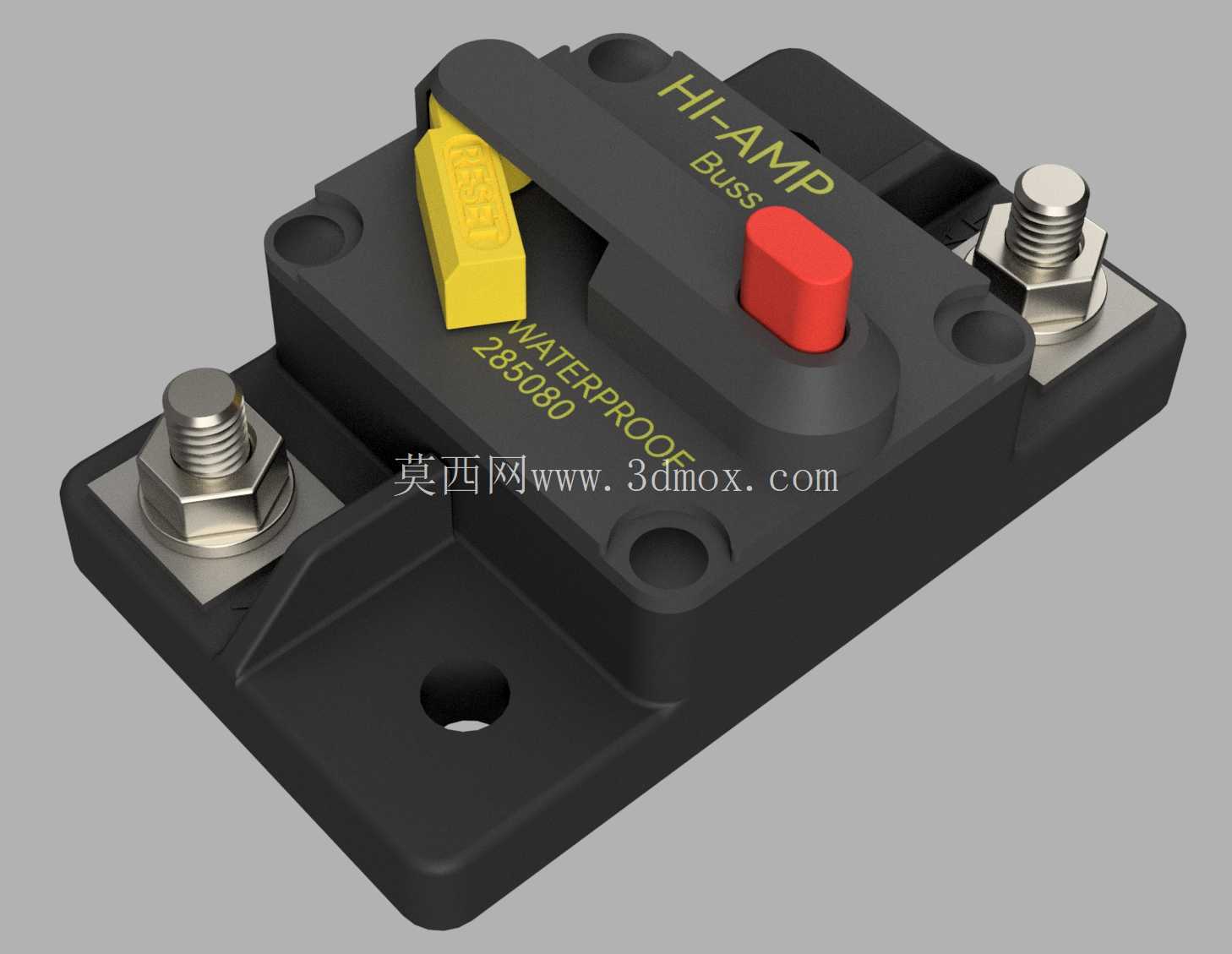

　　这款大电流防水断路器主要面向低压直流配电场景做过载、短路保护，常见于改装车辆、船舶、户外储能设备、工程机械车载配电回路中，替代传统易熔保险丝，故障后无需更换熔芯，手动复位即可恢复供电，大幅降低户外、移动设备的电路维护成本。从结构设计来看，整体采用基座加翻盖的密封式壳体布局，壳体选用耐候性工程塑料注塑成型，表面做哑光防滑处理，边缘设置密封胶条安装槽，配合壳体上的防水标识，可满足户外溅水、潮湿工况下的防护要求，避免水汽、粉尘进入内部触头结构引发接触不良或短路故障。接线端采用大直径铜制螺栓接线柱，搭配六角螺母与平垫结构，可适配16平方及以上的大线径线缆压接，螺栓下方设置金属衬板嵌入塑料基座，避免大电流工况下接线扭矩过大导致塑料基座开裂，

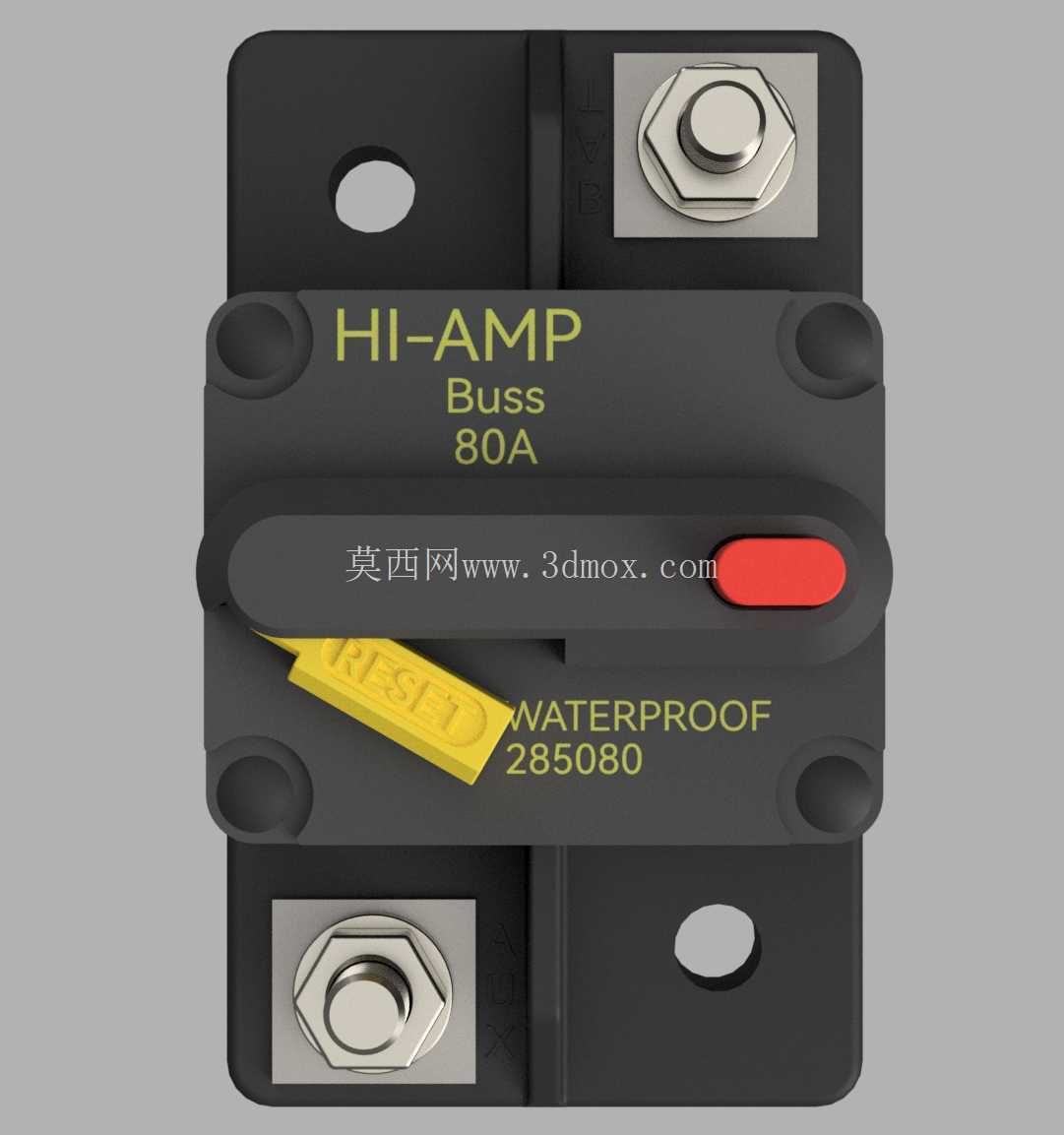

　　同时保证接线端的接触面积，降低80A额定电流下的接触温升。操作部件分为两部分，顶部红色按钮为故障脱扣指示按钮，当回路电流超过额定阈值触发脱扣时，红色按钮会自动弹起，给出明确的视觉故障提示，无需借助万用表即可快速判断回路是否因过载断开；黄色拨杆为手动复位操作件，脱扣后排除回路故障，向下拨动拨杆即可完成触头闭合复位，拨杆表面做防滑纹理处理，戴劳保手套操作时也不会打滑，拨杆旁预留的操作间隙足够手指伸入，不会出现操作卡滞。安装结构上，基座采用法兰式安装耳设计，两个安装孔分布在壳体对角位置，安装孔位做沉台处理，安装螺栓头部可完全沉入沉台内，不会突出基座表面影响其他部件布局，安装孔间距适配行业通用的表面安装断路器尺寸标准，

　　可直接替换同规格的传统断路器、保险丝座，无需重新改动安装面板的开孔位置，降低设备改型的设计成本。内部结构布局上，触头系统采用银合金触点，保证大电流分断时的抗熔焊性能，灭弧室设置在触头两侧，可快速分断短路电流产生的电弧，避免电弧烧蚀触头缩短使用寿命；脱扣机构采用热磁式脱扣原理，过载电流通过双金属片受热变形触发脱扣，短路电流通过电磁机构瞬时触发脱扣，可同时实现过载反时限保护、短路瞬动保护，保护特性匹配车载、户外配电的负载特性，避免电机类感性负载启动时的瞬时大电流引发误脱扣。建模过程中需要重点关注几个配合边界：接线螺栓的伸出高度需要匹配常用的线缆端子厚度，保证螺母拧紧后端子不会出现压接不实的问题；

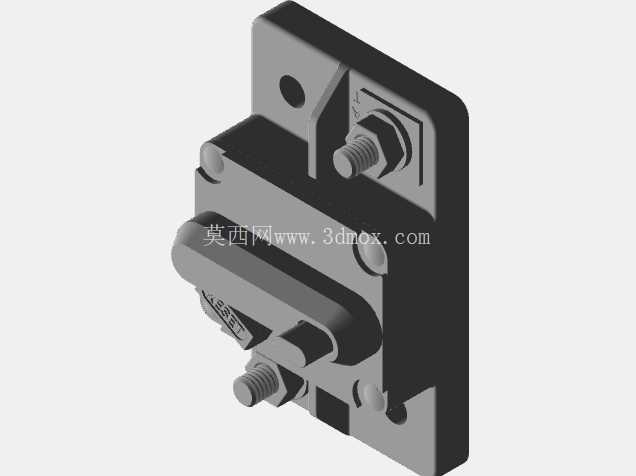

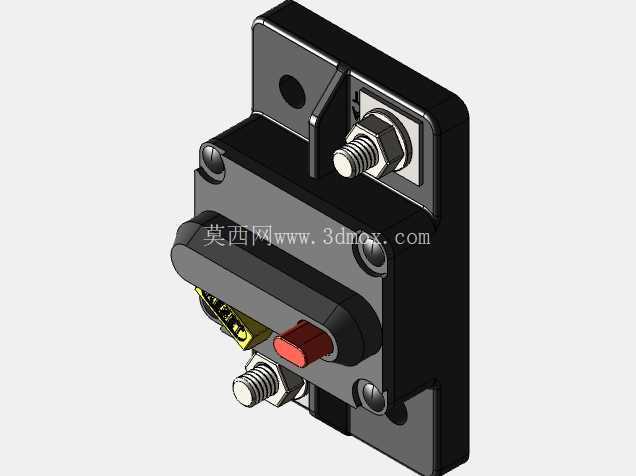

　　复位拨杆的操作行程需要和内部脱扣机构的行程匹配，避免出现拨杆扳到位但触头未完全闭合的情况；安装耳的沉台深度需要匹配常用安装螺栓的头部高度，保证安装后断路器基座可完全贴合安装面板，不会出现间隙导致密封失效；红色指示按钮的弹出行程需要足够明显，在光线较差的工况下也能快速识别脱扣状态。这类断路器在实际选型时，需要匹配回路的额定工作电压、额定电流，同时确认安装空间的边界尺寸，尤其是接线端的线缆弯曲半径，避免线缆弯折后与周边部件产生干涉；户外使用时还需要确认壳体的防护等级是否满足工况要求，这款产品的密封结构可应对日常溅水、雨淋，但不能长期浸泡在水中，选型时需要注意使用场景的限制。从三维建模的角度来看，壳体的曲面过渡、安装孔的位置度、操作件的活动间隙都是建模时需要重点校验的部分，尤其是操作件的活动范围，需要在装配体中做运动仿真，确认复位、脱扣过程中不会出现部件干涉，保证模型可直接用于安装布局校验、配电系统的干涉检查。
