杠杆式压接夹持金属构件结构设计

项目分类:通用五金配件 发布时间:2024-11-12 ID:790787
  • 杠杆式压接夹持金属构件结构设计
  • 杠杆式压接夹持金属构件结构设计

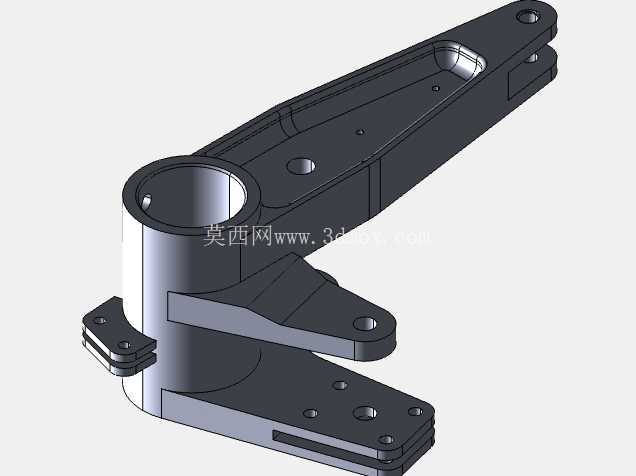

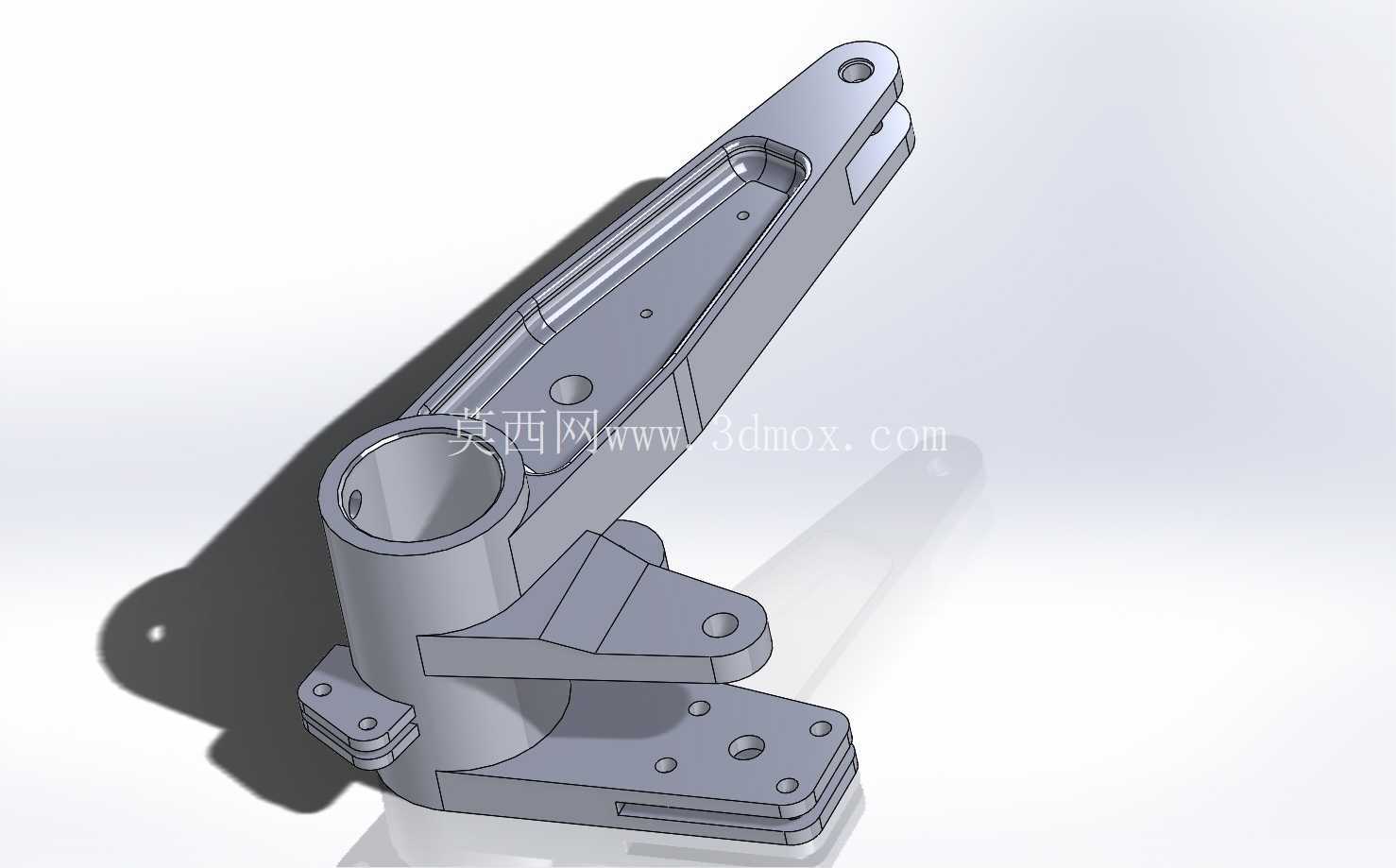

  这类杠杆式压接夹持构件,多应用在小型线束压接、薄金属片冲孔定位、电子元器件引脚成型这类需要稳定手动施压的工位上,日常在电子组装生产线的辅助工装、小型五金加工的手动夹具单元里十分常见,相比气动夹持部件,它不需要外接气源,在无动力配套的维修工位、小批量试产场景下适配性更强,操作人员单手握持即可完成施压动作,出力行程的反馈直接,能精准控制压接的力度,避免压伤薄壁工件或者细小引脚。从结构设计逻辑来看,整个构件以中部的圆柱转轴基座作为核心承力点,基座底部预留了三个方向的安装孔位,既可以通过螺栓直接固定在工作台面作为固定式夹具使用,也能加装握把组件作为手动压接工具的主体框架,安装孔的孔距按照通用工装的安装基准设置,

  兼容市面多数小型手动工装的安装台面,不需要额外加工转接板就能完成装配。上方的长臂杠杆段做了等强度的减重设计,不是整块实体钢料切削,而是在非承力区域铣出了凹槽,既降低了整个构件的自重,又不会影响杠杆施压时的结构强度,长臂末端的销孔用来连接上压头组件,可以根据不同的加工需求更换压接、冲孔、夹持等不同功能的端头,销孔采用H7公差配合,更换端头后不会出现晃动间隙,保证压接位置的精度。下方的短臂承力台和基座是一体化加工成型,用来放置待加工工件,台面上预留的两个小型定位销孔,可以安装不同的定位靠山,针对不同尺寸的工件快速调整定位位置,不需要反复划线找正。整个构件的外形轮廓没有尖锐的外角,所有操作时人员可能接触到的边缘都做了R2的圆角处理,

  避免操作过程中划伤手部,杠杆的转动间隙控制在0.02mm以内,长时间反复施压也不会出现晃量过大的问题,圆柱转轴部位预留了润滑脂注油孔,日常维护时只需要定期注入少量润滑脂就能保证转动顺畅,不会出现卡滞。在安装边界上,整个构件的基座直径为32mm,底部安装孔的中心距为25mm,杠杆完全张开时的总高度为112mm,完全压合时的总高度为68mm,长臂的有效施力长度为87mm,按照杠杆比计算,操作人员在长臂末端施加150N的握力时,压头端就能输出接近800N的压合力,足以覆盖多数小型线束端子压接、0.5mm以内薄铜片冲孔、电子元件引脚折弯的力度需求。设计时特意将压头的工作位置设置在基座中心的正上方,

  施压时的反作用力直接沿着基座轴线传递到安装台面,不会产生额外的倾覆力矩,就算是直接用螺栓固定在厚度10mm的亚克力工作台面上,反复施压也不会出现台面变形或者固定螺栓松动的问题。长臂上的减重槽深度控制在5mm,槽底和构件底面的保留厚度为8mm,经过受力仿真验证,在满负载施压的情况下,长臂的最大形变量为0.03mm,完全满足小型压接作业的精度要求,不会因为构件形变导致压接位置偏移、压合力不足的问题。基座侧面的延伸定位凸台,是为了安装行程限位块设计的,加装不同厚度的限位块之后,就能精准控制压头的下压行程,针对不同压接高度要求的工件,不需要反复调整压头位置,只需要更换对应厚度的限位块就能快速切换生产工序,在小批量多品种的加工场景下,能大幅减少工装调整的辅助时间。
