金属板渐进式送料冲压条带结构

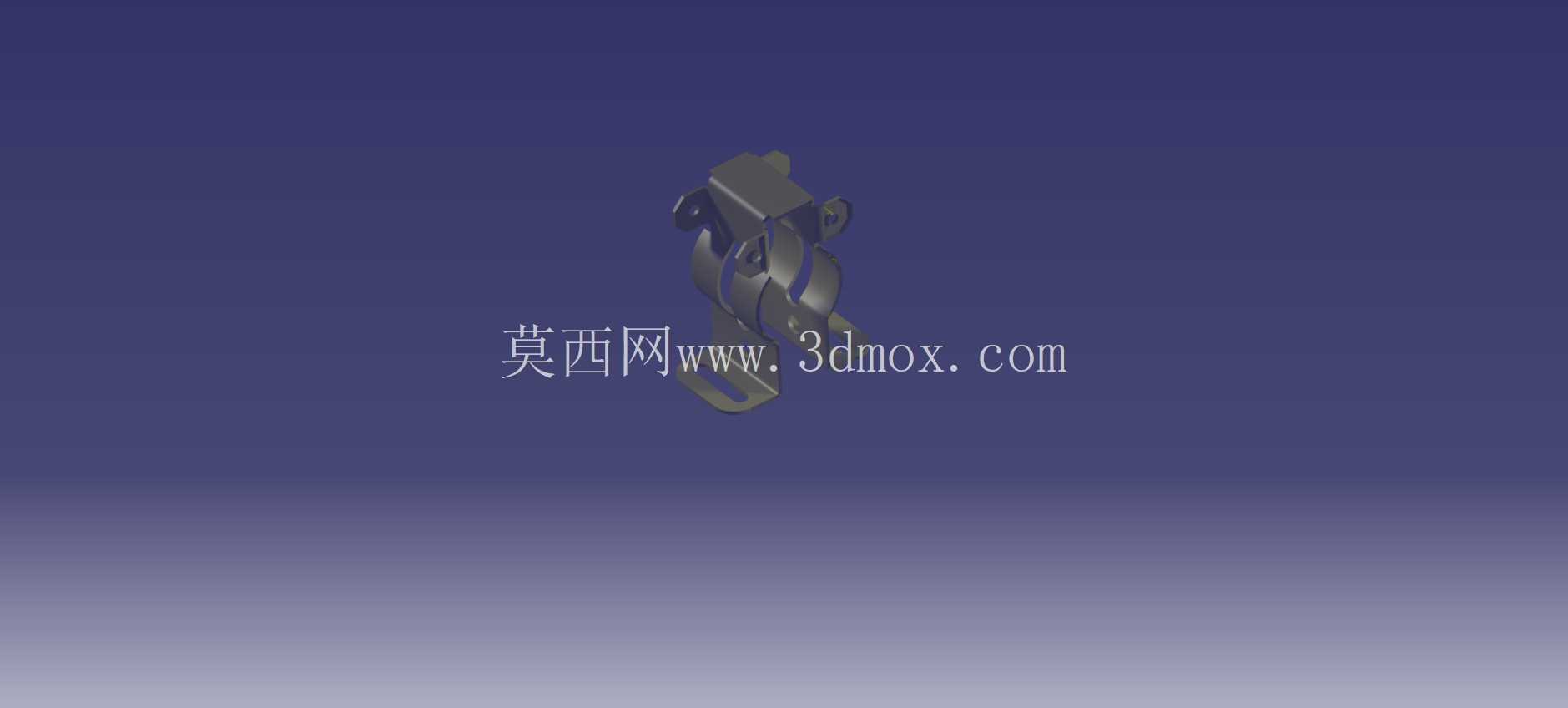

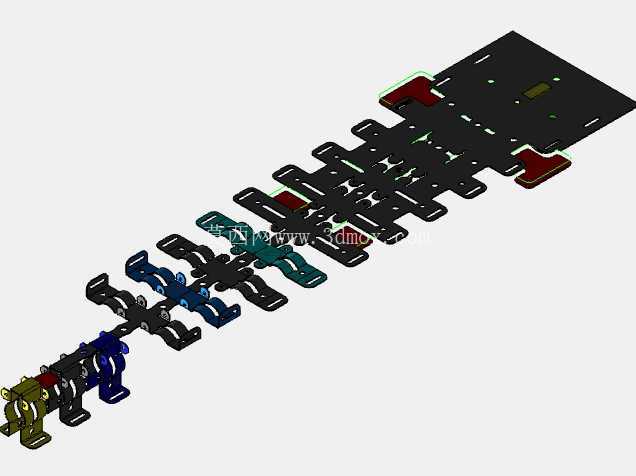

　　在连续冲压生产线的工位排布中，这类渐进式条带承担着工位间坯料精准移送的核心作用，整条带料从开卷机送出后，会依次经过校平机构、伺服送料辊，最终进入多工位级进模的作业区间，条带上预先排布的定位孔、载体连接段会和模具内的导正销、抬料块精准配合，保证每一次冲次下，坯料的移送步距误差控制在0.02mm以内，避免出现工位偏移导致的冲切缺边、成型褶皱等批量不良问题。从结构设计逻辑来看，这条渐进式条带采用双侧载体的排布形式，载体部分预留了足够的连接强度，在经过冲裁、弯曲、翻边等多个工位时，不会因为冲切力的反复作用出现载体断裂、带料翘曲的问题，同时在成型工位对应的条带位置，预先设计了工艺切口，释放材料成型过程中的内应力，

　　避免带料在移送过程中出现横向收缩、纵向拱起的情况，保证送料过程的顺畅性。实际应用场景中，这类条带结构多用于小型五金冲压件的大批量连续生产，比如电子接插件、小型五金支架、家电内部金属固定件的冲压工序，相比单工序模的手动送料，搭配渐进式条带的级进模生产效率可以提升8倍以上，同时不需要人工逐片放置坯料，大幅降低操作过程中的安全风险。在安装边界的适配设计上，条带的整体宽度需要匹配对应压力机的工作台面开口尺寸，同时要和送料机的辊面宽度、模具内部的导料板间距形成公差配合，条带的厚度公差需要控制在材料厚度的±5%范围内，避免出现送料卡滞、导正销插入定位孔时出现带料拉变形的问题。设计这类条带结构时，需要提前核算每一个工位的材料利用率，

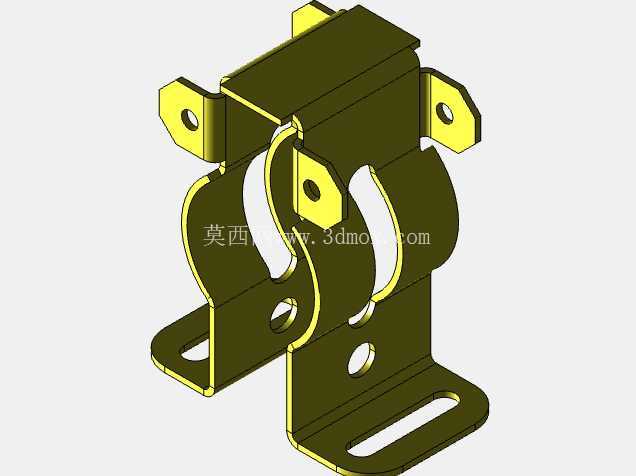

　　在保证载体连接强度的前提下，尽可能缩小工位间的步距，减少边角废料的产生，同时要考虑最后工位的切断分离结构，保证成品件和载体分离时，不会在成品件上残留多余的连接毛刺，分离后的成品件可以顺着模具的落料滑槽直接掉入收料盒，残留的载体废料则顺着模具末端的废料槽排出，接入生产线的废料回收输送线。在外形尺寸的匹配上，条带的送进步距需要和压力机的滑块行程、伺服送料机的送料参数做匹配，当滑块运行到上止点位置时，送料机刚好完成一个步距的送料动作，导正销插入条带的定位孔完成精定位后，滑块才开始下行完成冲压动作，整个动作时序的配合误差不能超过0.1秒，否则会出现撞模风险。另外，条带表面的平整度也会直接影响冲压精度，

　　设计时需要考虑材料经过校平机构后的残余应力释放，在条带进入模具的第一个工位前预留足够的平直段，避免带料的波浪变形影响定位精度，对于带有弯曲成型工位的条带，还要在成型工位后设置空工位，给材料的回弹预留调整空间，方便后续试模时对成型镶件做微调修正，不需要改动整条带料的排样布局。在实际生产调试过程中，这类渐进式条带的送料阻力也是需要重点考量的因素，条带和导料板之间的间隙要控制在0.03-0.05mm之间，间隙过小会增大送料阻力，导致送料机负载过大出现步距不准，间隙过大则会导致带料在移送过程中出现横向窜动，影响冲压精度，同时在模具内的抬料块高度要保持一致，保证条带在抬料过程中保持水平状态，不会出现一侧高一侧低的倾斜情况，避免导正销插入时对定位孔造成单侧拉扯变形。
