ADS-B天线安装固定支架结构设计

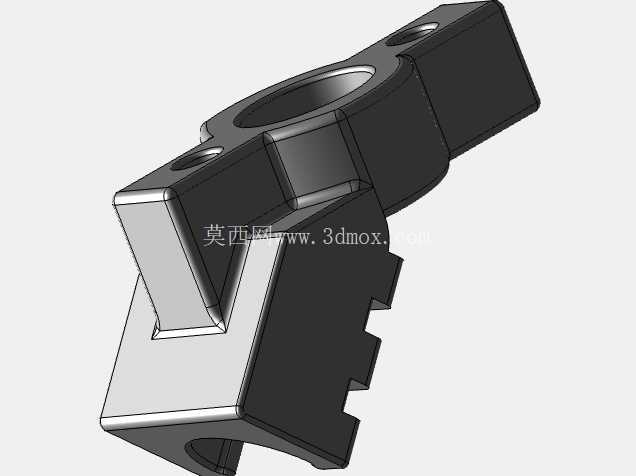

　　在民用航空地面接收站点、通航机载设备加装、低空域监视基站搭建的场景里，ADS-B信号接收设备的安装可靠性直接决定信号捕获的稳定性，这款支架正是为解决ADS-B天线的刚性固定需求开发的专用结构件。不同于通用型天线安装夹，这款支架在设计之初就充分考虑了户外长期服役的工况要求，主体承力结构采用一体化块状构型，避免了多件拼接带来的装配间隙累积，也减少了长期风载震动下的连接松动风险。从结构功能上看，支架上部设置的同轴通孔是天线馈线的穿装通道，孔位周边做了加厚凸台处理，既可以提升孔位处的结构刚度，避免安装时天线根部受力弯折，也能为馈线接头提供足够的避让空间，防止接头与金属结构硬接触造成的馈线外皮磨损。支架侧部的凸耳结构是主承力安装位，

　　凸耳上预留的光孔适配M3规格的自攻插入件，安装时不需要额外在安装基面攻丝，直接通过自攻件就能完成支架与设备壳体、安装立杆或者基站机柜壁面的固定，大幅降低现场装配的工序复杂度。设计过程中特意在支架与安装基面贴合的一侧做了网格状的防滑齿结构，当紧固件锁紧时，齿面会轻微嵌入安装基面的表层，即使在持续震动的机载场景或者大风频发的户外基站场景，也不会出现支架绕安装孔转动、天线指向偏移的问题。支架中部的L型定位挡边是设计时的细节考量，安装时挡边可以直接卡在安装基面的预加工定位棱上，装配时不需要额外做位置校准，就能保证天线的安装垂直度，减少现场调试时的角度调整工作量，同时挡边也能承担部分横向载荷，降低紧固件所受的剪切力，提升整体连接的抗疲劳性能。

　　从安装边界尺寸来看，支架整体轮廓紧凑，不会占用过多的设备安装空间，穿线孔的孔径匹配常规ADS-B天线的馈线直径，预留的安装孔位间距符合小型通讯设备的通用安装孔距规范，既可以适配全新设计的ADS-B接收设备，也能用于老旧站点的天线支架替换改造。结构的转角位置全部做了圆角过渡处理，一方面是避免加工和装配过程中的锐边割伤问题，另一方面也能减少应力集中，提升铸件或者机加工件的结构强度，在高低温交变的户外环境下，不会因为应力集中出现结构开裂的问题。考虑到不同场景的防腐需求，这款支架的结构构型既适合采用铝合金机加工后阳极氧化的工艺做轻量化处理，满足机载场景的减重需求，也适合采用不锈钢精密铸造的工艺生产，满足沿海高盐雾站点的防腐要求，

　　结构本身没有特殊的工艺难点，常规的机加工或者精密铸造工艺都能实现批量生产，不需要定制特殊刀具或者模具。在实际装配验证中，这款支架可以适配市面上多数棒状ADS-B接收天线，安装后天线的根部晃动量控制在极小范围内，不会因为支架刚性不足导致天线在风载下产生大幅摆动，有效避免了信号指向波动带来的接收丢包问题，同时支架的结构没有多余的突出部分，不会对天线的全向信号接收产生遮挡，保证信号接收的全向增益一致性。
