3/4英寸捆扎式表带扣结构设计

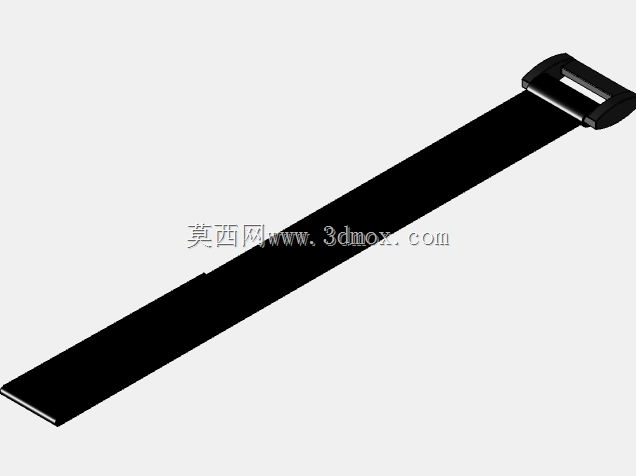

　　日常穿戴类束紧配件的设计往往容易被忽略，但实际在户外装备、工业穿戴设备、特种作业防护用具的配套固定场景里，这类小尺寸束紧扣的可靠性直接影响整套装备的使用体验。这款3/4英寸规格的捆扎带配套表带扣，核心适配宽度为19.05毫米的柔性织带，在设计阶段首先考虑的是户外作业腕表、战术装备束带、便携设备绑带这类需要频繁调节束紧长度、反复开合的使用场景，避免出现常规卡扣易松脱、调节卡顿的问题。

　　从结构逻辑上看，这款扣具没有采用传统表扣的针扣穿孔结构，而是依托捆扎带自身的摩擦力实现束紧长度的无级调节，扣体一端设置了贯穿式的织带穿槽，织带从穿槽穿入后绕过扣体前端的压合面，反向折回后即可通过织带表面的编织纹理形成自锁，不需要额外在织带上加工定位孔，既不会破坏织带的整体抗拉强度，也能实现任意长度的束紧调整，适配不同粗细的佩戴部位或者不同直径的被捆扎物件。扣体的外形做了圆弧过渡处理，所有边缘位置都设计了R0.8以上的圆角，避免长期佩戴时棱角磨损织带或者剐蹭皮肤，扣体的压合面做了细微的防滑纹理处理，当织带张紧时，压合面与织带表面的接触摩擦力会随着束紧拉力的增大而提升，不会出现受外力拉扯时织带滑脱的问题。

　　在安装边界上，这款扣具的整体厚度控制在6毫米以内，穿槽的内部净高度为2.2毫米，适配厚度在1.5到2.0毫米之间的尼龙织带、聚酯纤维织带或者硅胶绑带，安装时只需要将织带端部热熔封边后穿过穿槽，折回15毫米长度后通过缝线或者高频焊接固定即可，不需要额外的铆钉或者固定件，装配工序非常简单，适合批量配套生产。实际使用场景中，这类扣具除了用于运动腕表、智能穿戴设备的表带固定之外，也可以用于户外背包的束带收紧、便携工具的绑带固定、防护装备的束紧调节，相比传统的塑料卡扣，金属材质的扣体抗冲击性能更强，在-20℃到60℃的使用环境下不会出现低温脆裂或者高温软化的问题，反复开合的使用寿命可以达到万次以上。

　　设计过程中特意对扣体的受力位置做了加厚处理，穿槽的受力侧壁厚度达到2.5毫米，经过拉力测试可以承受150牛以上的横向拉力不会出现变形，完全满足日常穿戴以及轻度工业捆扎的受力需求。织带的穿入端做了导向斜面设计，装配织带时不需要借助工具就可以快速穿入，日常调节长度时只需要抬起扣体前端的压合部位就可以轻松滑动织带调整长度，松开压合部位后即可自动锁止，操作逻辑非常简单，即使戴着手套也可以完成单手调节。扣体的表面做了哑光氧化处理，不会因为长期摩擦出现掉漆或者反光的问题，在户外使用时也不会因为反光暴露位置，适配战术装备、户外作业设备的使用需求。从结构建模的角度看，这款扣具的所有曲面都做了曲率连续处理，没有尖锐的几何拐点，后续开模生产时脱模斜度控制在1.5度，不需要复杂的抽芯结构就可以实现批量生产，零件的壁厚均匀，不会出现注塑或者压铸过程中的缩痕、气孔问题，成品的尺寸一致性容易控制。
