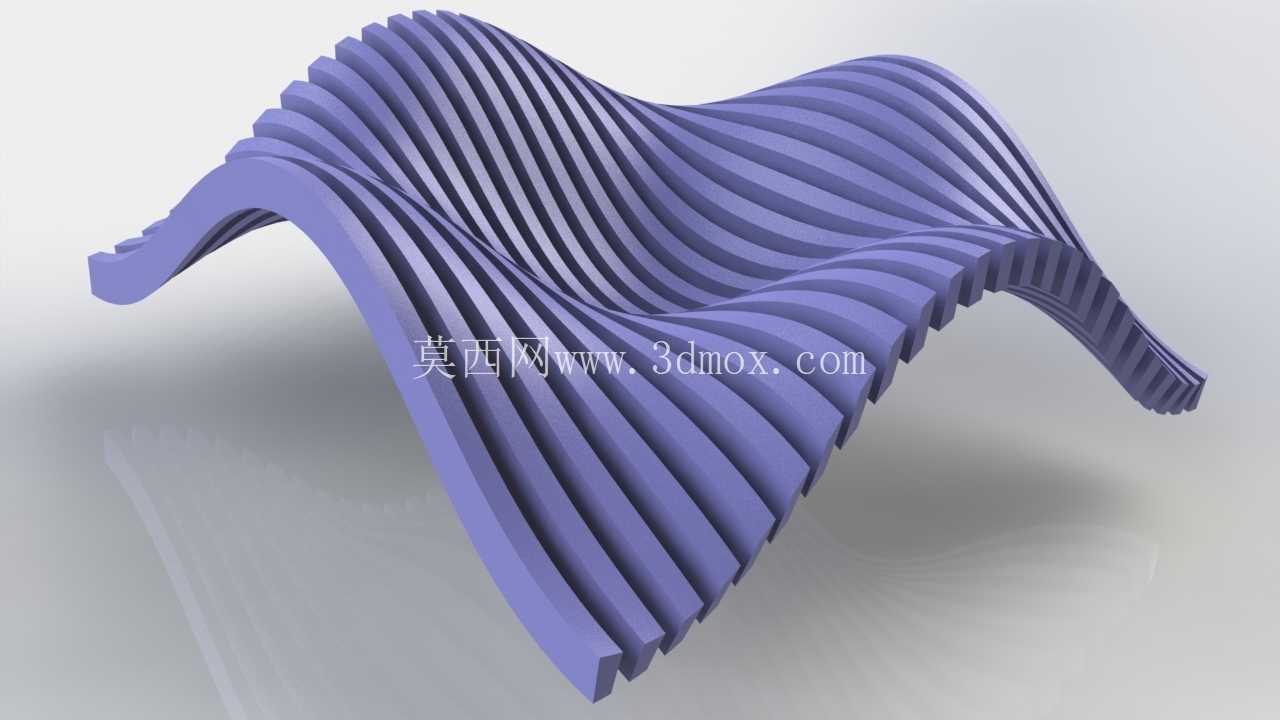

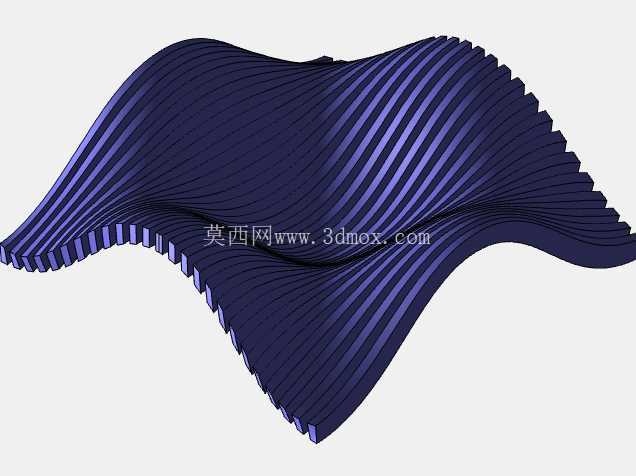

波浪形交错条纹曲面造型结构设计

　　这类交错波浪曲面结构，在工业设计领域的应用场景覆盖多个细分方向，既可以作为公共空间的装饰性构件，比如商业场馆的吊顶造型模块、展厅的艺术隔断单元，也能经过结构强化后作为休闲家具的坐面支撑结构，还可衍生为工业设备的导流曲面、特种包装的缓冲内衬构型。从实际用途来看，该结构通过连续起伏的曲面形态，在同等材料用量下获得更高的结构刚度，交错排布的肋条结构能将外部载荷均匀分散到整个曲面，避免局部应力集中导致的形变失效，同时连续的流线型曲面不会产生气流或液流的死角，在需要流体导向的场景中能有效降低阻力，减少紊流产生。

　　从功能特性上分析，该结构的核心优势在于形态与力学性能的平衡，每一条平行肋条都沿着曲面的主应力线方向排布，当结构承受垂直于曲面的均布载荷时，肋条同时承担弯曲与拉伸的复合应力，相邻肋条之间的间隙既可以减轻整体重量，也能为后续的表面包覆、管线排布预留空间，起伏的波浪形态在视觉上形成连续的韵律感，不需要额外的装饰处理就能获得较好的外观效果，同时曲面的曲率变化平缓，没有尖锐的棱角，在人员接触的场景中能避免磕碰损伤，符合公共设施的安全设计要求。

　　设计这类结构时，首先要确定整体曲面的边界轮廓，根据实际安装空间的限制划定长宽范围，通常这类模块的长宽比控制在1.2:1到2:1之间，避免过长过窄导致的结构刚度不足。曲面的起伏高度需要结合应用场景调整，作为装饰构件时起伏高度可以控制在整体厚度的1-2倍，强化视觉层次感；作为承载结构时起伏高度需要提升到整体厚度的2-3倍，同时增加肋条的宽度，提升截面惯性矩。肋条的排布间距需要根据材料特性计算，采用塑性材料时间距可以适当放大，采用脆性材料时需要缩小间距，避免单条肋条承受过大载荷发生断裂。建模过程中需要先构建基础的波浪曲面，通过双向的曲线放样获得连续的G2连续曲面，保证曲面过渡顺滑没有折痕，再通过等距偏移获得肋条的厚度，最后对所有棱边做圆角处理，消除应力集中点。

　　外形尺寸方面，这类模块化的曲面单元通常设计为边长600mm到1200mm的方形或矩形模块，方便标准化安装与运输，整体厚度根据载荷需求控制在50mm到200mm之间，肋条的宽度通常为间距的1/2到2/3，保证结构的镂空率在40%到60%之间，兼顾减重与结构强度。安装边界上，模块的四个边缘需要设计平直的安装边，安装边上预留均匀排布的安装孔，孔位间距控制在150mm到200mm之间，安装边的厚度比肋条厚度增加20%左右，避免安装时螺栓压紧力导致边缘开裂。相邻模块拼接时，需要保证边缘的曲面曲率完全匹配，拼接后整体曲面连续无台阶，因此在建模阶段就要对模块边缘做公差匹配设计，预留0.5mm到1mm的安装调整间隙，抵消加工与安装过程中的误差。

　　在实际工程应用中，这类结构可以采用多种加工方式实现，小批量定制时可以采用五轴铣削加工实体材料，表面做打磨喷涂处理；大批量生产时可以开模采用注塑或模压工艺，降低单件成本；如果是大尺寸的建筑装饰构件，还可以采用金属板材冲压后焊接拼装，或者采用3D打印制作异形节点后拼接标准段。设计过程中需要针对不同的加工工艺调整结构细节，比如采用注塑工艺时要保证肋条的拔模角度一致，避免出现倒扣结构；采用金属焊接工艺时要在肋条连接处设计焊接坡口，保证焊接强度。另外需要注意，曲面的最小曲率半径要大于加工刀具的半径，避免加工时出现过切或者无法加工的区域，对于需要后期表面处理的结构，肋条之间的间隙要大于表面处理工具的操作空间，保证涂层能够均匀覆盖所有表面，没有处理死角。
