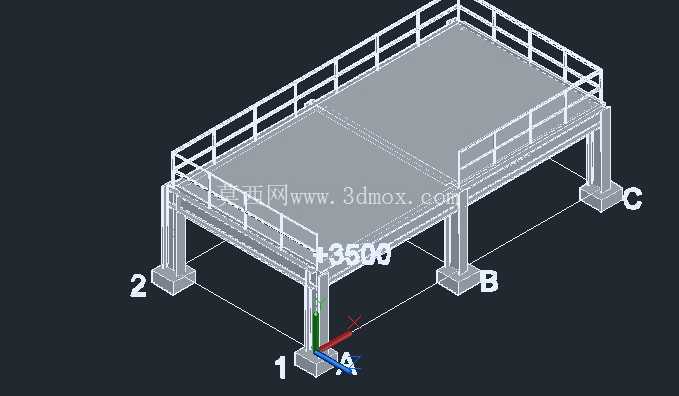

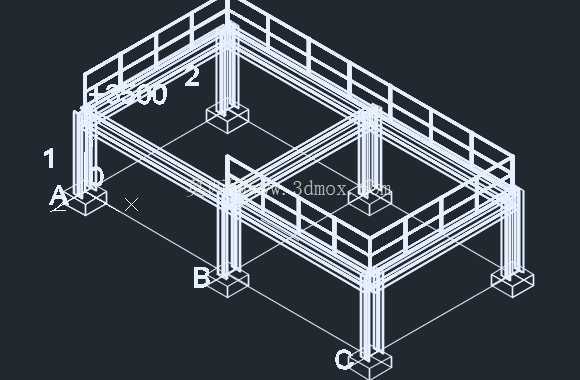

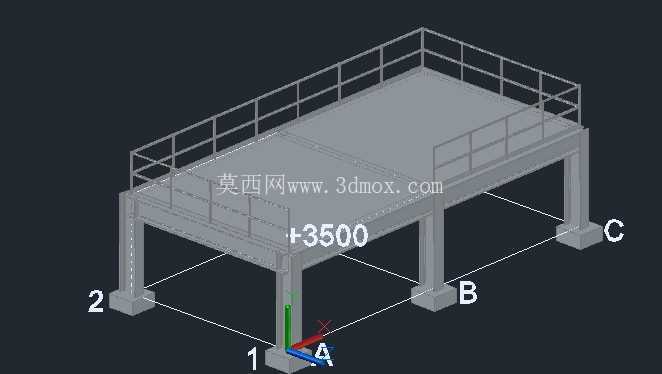

多立柱带护栏工业承重操作平台

　　做了十几年结构设计，经手的工业平台类三维模型少说也有上百套，这次的框架式承重平台，是针对油气场站、重型制造车间、多层建筑施工场景做的通用化承载结构，没有花里胡哨的装饰件，每一处结构都对应实际工况的受力需求。先从安装边界说，这套平台采用独立柱脚基础设计，每个立柱底部都配置了方形预埋基座，柱脚与基础面通过锚栓连接，安装时不需要对现场地面做大面积整平处理，只要保证每个柱脚点位的基础承载力达到设计阈值即可，单柱脚的垂直载荷冗余留了1.8倍，完全能覆盖动载冲击下的受力偏移。外形尺寸上，平台做了模块化分块设计，单块平台的长宽尺寸适配常规工业设备的安装占位，护栏高度严格按照工业操作防护标准设置，栏杆的横杆间距做了加密处理，避免小型工具从间隙掉落引发安全隐患，立柱的排布不是等距均分，而是根据平台受力的弯矩分布做了疏密调整，在平台跨中位置加密立柱，边缘位置适当拉大柱距，既节省型材用量，又能保证整体结构的刚性。

　　从实际用途来看，这类平台的适配场景非常广，在油气开采场站，可以用来支撑重型分离设备、计量装置，把设备抬升到合适的操作高度，方便日常巡检和管路对接；在离散制造车间，可以作为高层操作工位，放置装配工装、检测设备，拓展车间的垂直空间利用率；在建筑施工场景，还能作为临时的物料堆放平台、高空作业操作面，搭配爬梯就能形成完整的高空作业通道。设计的时候特意把平台的主梁和次梁做了规格区分，主梁采用大截面的矩形型材，承担主要的垂直载荷传递，次梁采用小截面型材铺在主梁上方，直接承载平台面板和上方的人员、设备重量，梁与立柱的连接节点采用刚性焊接加角撑补强的方式，避免节点处出现应力集中导致的结构变形。护栏和平台主体的连接做了可拆卸设计，如果后续需要在平台边缘吊装大型设备，可以临时拆除对应位置的护栏段，作业完成后再装回，不需要破坏主体结构。

　　很多新手做这类平台设计的时候，容易忽略水平方向的受力，只算垂直静载，实际上工业场景里的设备运行振动、人员走动的冲击、甚至室外场景的风载，都会对平台产生水平方向的作用力，所以这套结构在相邻立柱之间加了横向斜撑，形成稳定的桁架受力体系，哪怕单根立柱出现轻微的基础沉降，整体结构也不会瞬间失稳，给后期的基础维护留足了反应时间。平台的面板预留了标准化的安装孔位，不管是铺花纹钢板、钢格板还是复合防滑面板，都能直接通过螺栓固定，不需要现场二次打孔，能大幅缩短现场安装的工期。另外在平台的边角位置，特意做了圆弧过渡处理，避免尖锐棱角划伤作业人员，也防止吊装过程中磕碰损坏周边设备。从建模逻辑上来说，所有的型材截面都做了参数化关联，如果后续需要调整平台的承载等级、整体长宽尺寸，只需要修改对应的参数就能快速生成新的结构，不需要重新绘制每一个零件，对后续的衍生设计非常友好。柱脚的锚栓孔也做了长圆孔设计，允许安装时存在一定的位置误差，降低现场施工的精度要求，毕竟实际施工现场的基础预埋很难做到和图纸完全零误差，这种容错设计能减少很多现场整改的工作量。

　　做这类工业承载结构，最核心的原则就是安全冗余留足，加工安装便利，不能为了省一点材料就把安全系数压到临界值，也不能为了追求结构强度就盲目加大型材规格造成成本浪费。这套平台的受力计算是按照最恶劣的工况组合来算的，同时考虑了满布静载、设备动载冲击、水平侧向力三个维度的载荷叠加，每一处节点的焊缝高度都做了明确的标注，生产车间拿到图纸就能直接下料焊接，不需要二次深化。很多人觉得工业平台就是焊个架子，实际上里面的细节考量非常多，比如护栏的踢脚板设计，能防止平台上的小物件滚落砸到下方的人员；立柱的防腐处理预留了表面处理的厚度余量，不管是做喷漆还是热镀锌，都不会影响后续的装配精度；梁与梁之间的连接位置预留了管线穿过的缺口，后期铺设设备电缆、液压管路的时候不需要额外在结构上开孔，避免破坏结构的整体强度。
