适用于3D打印的迷你电脑机箱结构设计

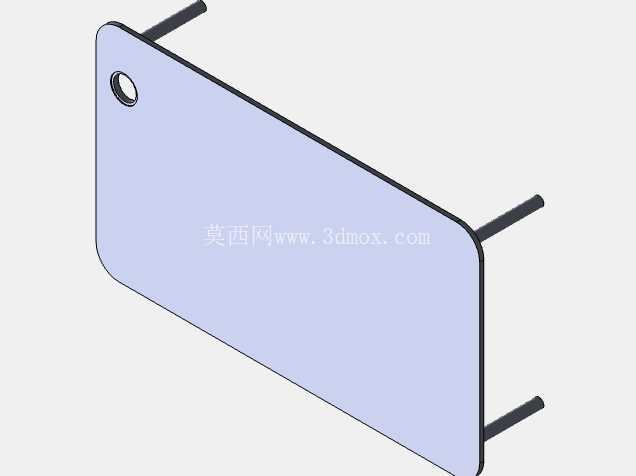

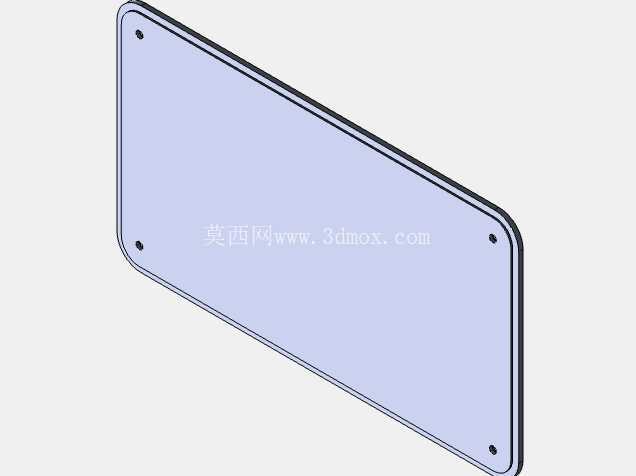

　　做小型桌面电子设备结构设计的同行应该都有体会，迷你类机箱的设计难点从来不是把零件塞进去，而是在极小的空间边界里平衡安装便利性、结构强度与使用功能，这款适配3D打印工艺的迷你PC机箱，就是针对桌面极简布置场景做的定向结构方案。先从实际应用场景说，这类迷你机箱主要面向桌面空间有限的办公用户、DIY迷你主机爱好者，以及需要把小型计算单元嵌入到工作台、展示柜、小型设备控制柜里的集成场景，相比常规尺寸的机箱，它不需要预留标准ATX主板的安装位，也不用兼容全尺寸电源与长显卡，核心是承载低功耗的迷你计算主板，满足日常轻量办公、软路由、小型媒体终端的硬件承载需求。从设计思路上看，整个壳体采用单块主面板搭配侧边支撑脚的结构，没有做复杂的拼接卡扣，就是为了适配FDM3D打印的工艺特性——减少悬空结构，打印时不需要额外添加大量支撑，降低打印后处理的工作量，主面板做了圆角过渡处理，一方面是避免锐边在安装、挪动过程中划伤操作人员，另一方面圆角结构在3D打印时能减少应力集中，避免打印件冷却过程中出现边角翘曲变形。主面板上预留的圆形开孔是对应散热风扇或者外置天线的安装位，开孔边缘做了1mm的凸台加强，因为3D打印件的薄壁位置如果直接开贯通孔，多次拆装紧固件的时候很容易出现孔位开裂，加一圈凸台既能提升孔位的结构强度，也能给安装的紧固件提供足够的咬合深度。侧边伸出的三根支撑柱是整个结构的安装定位基准，支撑柱的直径统一设置为4mm，长度根据主板安装后的间隙做了匹配，

　　既可以作为整个机箱放置在桌面的支撑脚，让壳体底部和桌面之间留出足够的通风间隙，帮助主板底部的元器件散热，也能作为主板的安装定位柱，打印完成后可以直接在支撑柱端面热熔铜螺母，用来固定主板与侧盖板，不需要额外设计独立的铜柱安装位，减少了打印后的装配零件数量。在安装边界的考量上，整个壳体的外形尺寸控制在巴掌大小，厚度方向预留了15mm的元器件容纳空间，刚好能容纳厚度不超过12mm的低功耗迷你主板，包括板载的内存、存储芯片与接口元件，不会出现元器件顶到外壳的情况，主面板和主板之间预留了2mm的安全间隙，避免打印件的表面误差挤压到主板上的贴片元件，造成元器件虚接或者损坏。结构上没有做多余的装饰性筋位，所有的加强结构都设置在壳体的内侧，

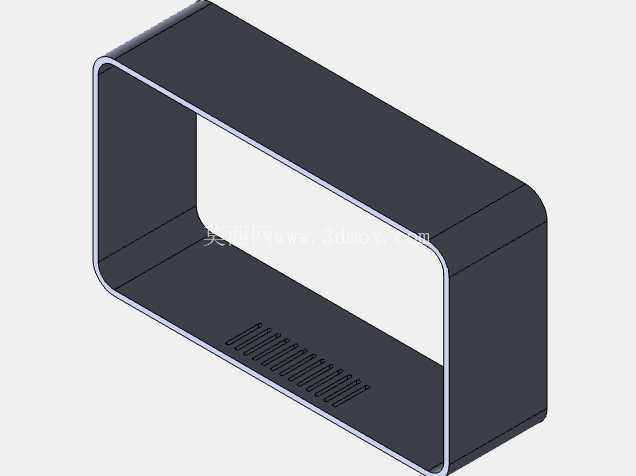

　　外侧保持平整的曲面，一方面是减少3D打印时的外观层纹处理工作量，平整的外表面打印完成后只需要简单打磨就能做喷漆、贴膜等表面处理，另一方面平整的外侧也方便用户根据自己的使用需求粘贴固定脚垫、标识牌或者附加的小型扩展模块。从功能特性上看，这个结构没有采用常规机箱的抽拉式或者螺丝拼接的侧盖设计，而是依靠支撑柱的定位，直接将主板固定在支撑柱上之后，另一侧可以搭配3D打印的薄盖板或者直接裸露使用，因为本身面向的就是低功耗无风扇或者单小风扇的硬件配置，开放一点的结构反而更利于散热，也降低了整个结构的打印耗材用量。在壁厚设计上，主面板的壁厚统一设置为2mm，这个厚度对于常用的PLA、PETG等3D打印材料来说，既有足够的结构强度，

　　拿在手里不会出现明显的形变，也不会因为壁厚过大导致打印时间过长、耗材成本过高，支撑柱的位置做了0.5mm的圆角过渡和主面板连接，避免支撑柱和主面板连接的位置因为应力集中出现断裂，毕竟日常挪动机箱的时候，支撑柱是主要的受力位置。另外设计时特意规避了需要高精度配合的结构，所有安装位的公差都预留了0.3mm的间隙，适配普通桌面级3D打印机的打印精度，就算是打印精度稍差的入门级设备，也能顺利完成装配，不需要对打印件做大量的锉修处理。对于需要把这个机箱嵌入到其他设备内部的使用场景，平整的主面板也方便做安装固定，可以直接用双面胶或者螺丝穿过主面板的空闲位置，把整个机箱固定在设备的内壁上，不需要额外设计安装挂耳，进一步简化了结构。
