3D打印钣金结构件设计展示

　　在日常的结构设计工作中，钣金类零件的结构验证一直是容易被忽略的环节，很多工程师习惯直接出图下料折弯，等到装配时才发现折弯干涉、安装孔位错位、边角应力集中等问题，不仅浪费板材，还会拖慢整个项目的交付周期。这次的3D打印钣金结构件，就是针对小批量试制阶段的验证需求做的等比例样件，完全还原钣金折弯后的真实形态，不用提前开料就能完成结构匹配校验。

　　从实际应用场景来看，这类打印样件覆盖的范围很广，小到设备内部的走线固定支架、电控安装挂板，大到设备外罩的边角拼接段、操作台的承托钣金件，都可以先通过3D打印做出1:1样件，在装配工位上完成预组装，核对每一处折弯边的避让空间，确认安装孔和对接零件的同轴度，甚至可以模拟日常维护时的拆装操作，检查钣金边缘是否会对操作人员造成剐蹭，有没有预留足够的工具操作空间。

　　设计这类结构的时候，首先要明确钣金加工的工艺边界，不能把3D打印的无约束成型逻辑套用到钣金设计上。比如折弯边的最小高度不能低于板材厚度的2倍，否则折弯时会因为压边位置不足导致折弯边变形；相邻两个折弯边的交接位置要预留合适的工艺缺口，避免折弯时材料挤压起鼓；安装孔的位置要距离折弯线至少3倍板厚，防止折弯过程中孔位被拉扯变形。这些工艺细节在3D打印样件上都要完整还原，不能因为是验证件就简化工艺特征，否则打印出来的样件就失去了验证意义。

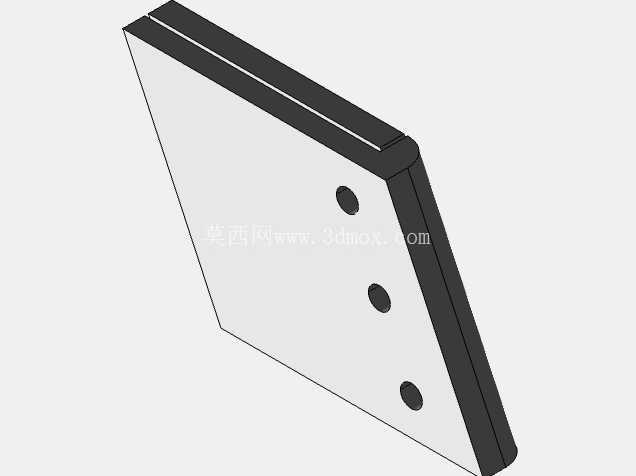

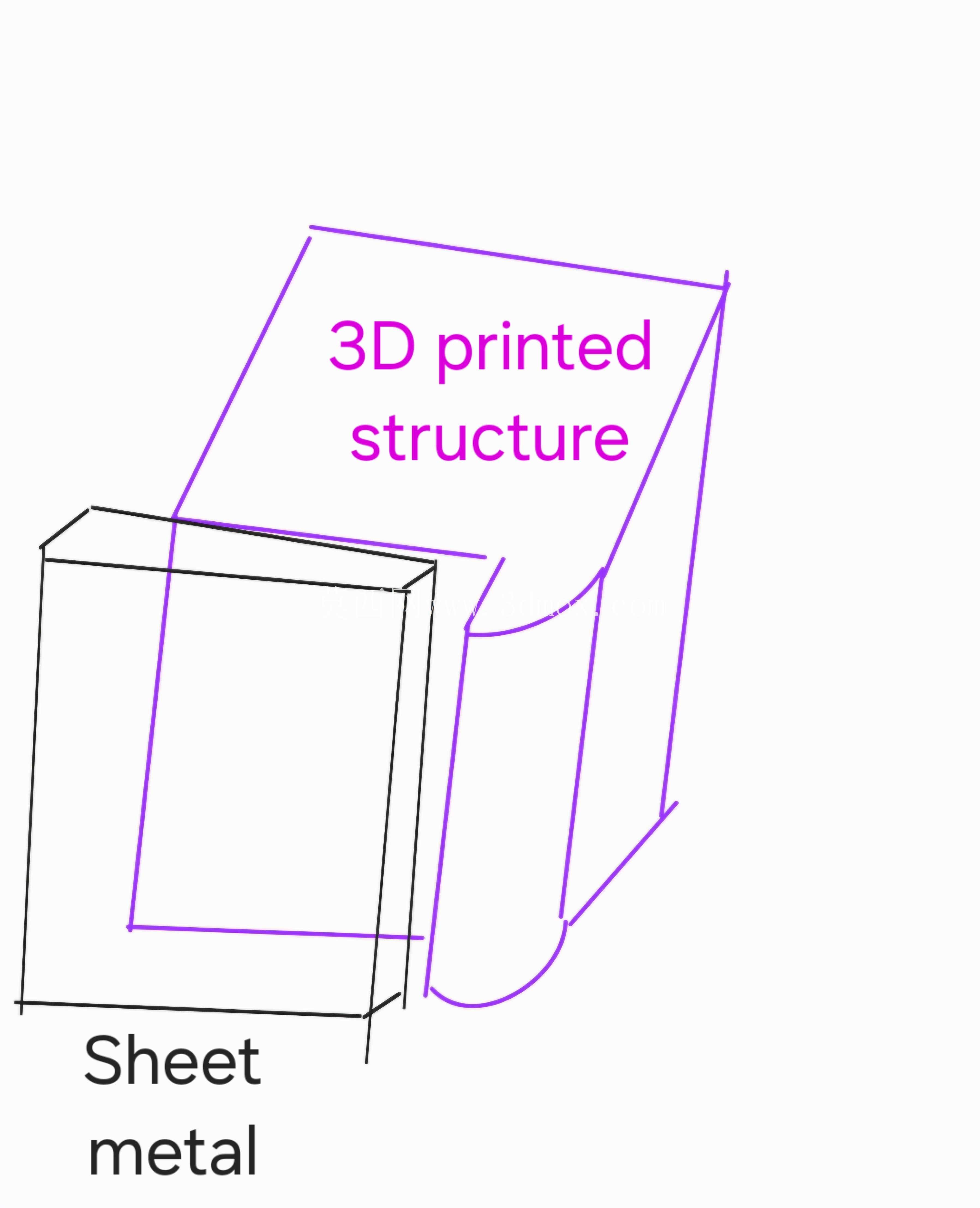

　　从外形尺寸和安装边界来看，这类钣金结构件的尺寸设计完全匹配对应安装位的空间约束，比如用于设备内部的支架类钣金，整体外轮廓要避开内部走线槽、传动部件的运动行程，安装耳的位置要对应设备框架上的预装螺纹孔，折弯后的内空尺寸要刚好容纳需要固定的电气元件，不能出现元件放不进去或者间隙过大导致固定不稳的情况。如果是外露的钣金外罩边角，还要考虑折弯后的圆角过渡，避免锐边外露，同时拼接处的止口设计要保证相邻钣金件装配后缝隙均匀，没有高低差。

　　很多刚入行的工程师做钣金设计时，容易只关注平面展开图的尺寸，忽略折弯后的实体空间占用，比如一个L型的折弯支架，展开图上的尺寸是准确的，但折弯后因为板材有厚度，内尺寸和外尺寸会存在一个板厚的差值，如果没有提前算好折弯扣除量，装配时就会出现支架顶住其他零件的问题。用3D打印先做出实体样件，就能直观地看到折弯后的实际空间占用，把这些二维图纸上不容易发现的问题提前暴露出来，比如两个垂直方向的折弯边会不会在角落位置干涉，安装螺丝的时候有没有足够的空间放下套筒，走线的缺口位置会不会和线束的固定卡扣冲突。

　　另外，这类3D打印的钣金结构样件，还可以用来验证表面处理的装配兼容性，比如钣金件后续要做喷塑处理，喷塑层会有0.1到0.2毫米的厚度，打印样件的时候可以提前把这个厚度补偿进去，验证喷塑之后的装配间隙是否合适，避免出现喷塑后零件插不进配合位的情况。对于有滑动配合要求的钣金结构，比如设备上的抽拉式钣金盖板，还可以通过打印样件测试滑动的顺畅度，调整折弯边的直线度公差，确认导轨安装位的平行度是否满足要求，不用等到钣金加工完成后再反复修配。

　　在做结构强度验证的时候，虽然3D打印材料的强度和钣金板材有差异，但可以通过受力位置的形变测试，判断结构的应力集中点，比如钣金折弯的转角位置、安装孔的周边区域，如果打印样件在模拟受力时出现明显形变，就说明这个位置的结构需要加强，比如增加压筋、翻边，或者调整安装孔的位置，分散受力点。这种前置的验证方式，比直接加工钣金件后再做强度测试的成本低很多，修改设计也更灵活，只需要调整三维模型重新打印即可，不用重新开模或者调整钣金折弯的工装参数。

　　从设计思路上来说，这类钣金结构的设计始终围绕工艺可行性和装配便利性展开，不会为了造型做一些无法通过常规钣金工艺实现的结构，比如过小的折弯半径、无法一次成型的复杂曲面，所有的结构特征都要适配剪板、折弯、冲压这些常规钣金加工工序。3D打印样件的作用，就是在正式加工前把所有和工艺、装配相关的问题都排查一遍，让最终加工出来的钣金件能一次装配成功，减少后续的返工调整，这也是现在很多结构设计团队在小批量设备研发时，会先做3D打印验证样件的核心原因。
