动漫主题十字长剑造型三维结构设计

　　本次设计的十字造型长剑，最初的需求来源于动漫主题展陈道具的定制开发，同时也可作为文创周边产品的结构原型、cosplay活动的手持道具参考，在主题展馆陈列、影视道具预演、文创衍生品开发领域都有对应的应用场景。不同于常规量产的工艺刀剑，这款模型在结构设计阶段就兼顾了展示还原度与实体制作的可行性，避免纯外观建模带来的制作落地偏差。

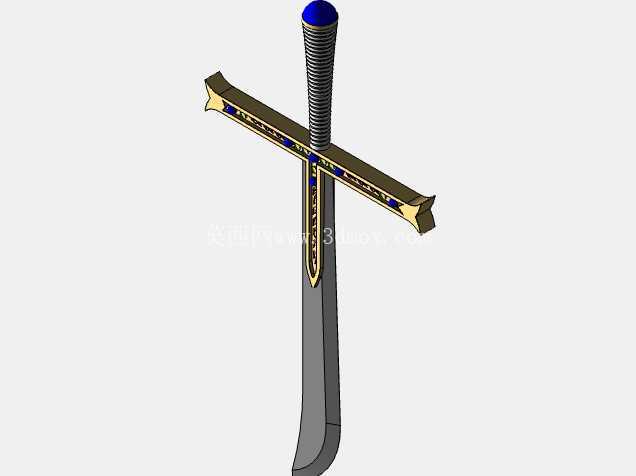

　　从结构拆分来看，整剑分为剑柄配重端、握持段、十字护手、剑身四个核心部分，各部分的连接边界都做了适配实体加工的公差预留。剑柄顶端的蓝色配重块采用圆弧收边设计，既还原了原作的视觉特征，也在实体握持时避免尖锐棱角带来的磕碰风险，配重块与握持段的连接采用内嵌式柱面配合，配合深度达到握持段直径的1.2倍，保证装配后不会出现松脱晃动。握持段做了等距的环形防滑纹理，纹理深度控制在1.2mm，既保证握持时的摩擦力，也不会因为纹理过深硌手影响持握体验，握持段的直径参考成年人手掌握持的舒适尺寸设定在32mm，长度适配单手握持的操作空间，预留了足够的手部活动余量。

　　十字护手部分是整剑视觉特征最突出的结构，两端做了对称的尖角造型，尖角处做了R2的圆角过渡，避免实体制作后出现锐边安全隐患，护手表面的装饰凹槽深度统一为0.8mm，适配后续涂装或者镶嵌装饰件的安装需求，护手与剑身、握持段的连接采用十字贯通式配合，配合面做了0.1mm的胶装预留间隙，既方便组装对位，也能保证粘接后的结构强度。剑身部分采用了微弧的刃型设计，区别于常规直剑的平直造型，剑身从护手位置向剑尖方向做了均匀的厚度递减，靠近护手位置的剑身厚度为8mm，剑尖位置收窄至1.5mm，剑身两侧的刃口做了R0.5的钝化处理，在作为展示道具使用时不会划伤接触者，同时也保留了剑刃的视觉锋利感。

　　在设计过程中，首先对整体的比例做了反复校准，整剑的总长度控制在1100mm，其中握持段长度180mm，护手横向总宽度260mm，剑身长度860mm，这个尺寸既符合成年人单手持握的平衡感，也适配常规展柜的内部陈列空间，不会出现尺寸过大无法放入标准展柜的问题。各部件的安装边界都做了同轴度校验，保证剑柄、护手、剑身的中心轴线完全重合，避免装配后出现重心偏移的问题，整剑的重心设计在护手前方60mm位置，这个重心位置既保证持握时的操控感，也不会因为重心过于靠前导致长时间持握产生疲劳。

　　考虑到不同的制作场景需求，模型的各部件都做了壁厚的均匀化处理，如果采用3D打印制作，最小壁厚控制在2mm以上，避免打印过程中出现结构变形；如果采用金属铸造或者树脂翻模制作，各部分的拔模斜度都做了1度的预留，方便后续脱模操作。剑身的平面度做了严格的约束，整个剑身的平面度公差控制在0.3mm以内，避免实体制作后出现剑身弯曲的视觉偏差。护手与剑身连接的位置做了加强筋结构的隐藏设计，在不破坏外观整体性的前提下，提升了连接位置的结构强度，避免道具使用过程中出现连接处断裂的问题。

　　不同于纯艺术创作的外观模型，这个设计在还原视觉特征的基础上，充分考虑了实体制作、实际使用、陈列展示的各类工程需求，每一处结构尺寸的设定都对应实际使用场景的要求，既保证了造型的还原度，也具备足够的结构合理性，能够直接作为道具加工、周边产品开发的结构参考使用。
