带形位公差标注的法兰连接轴端结构

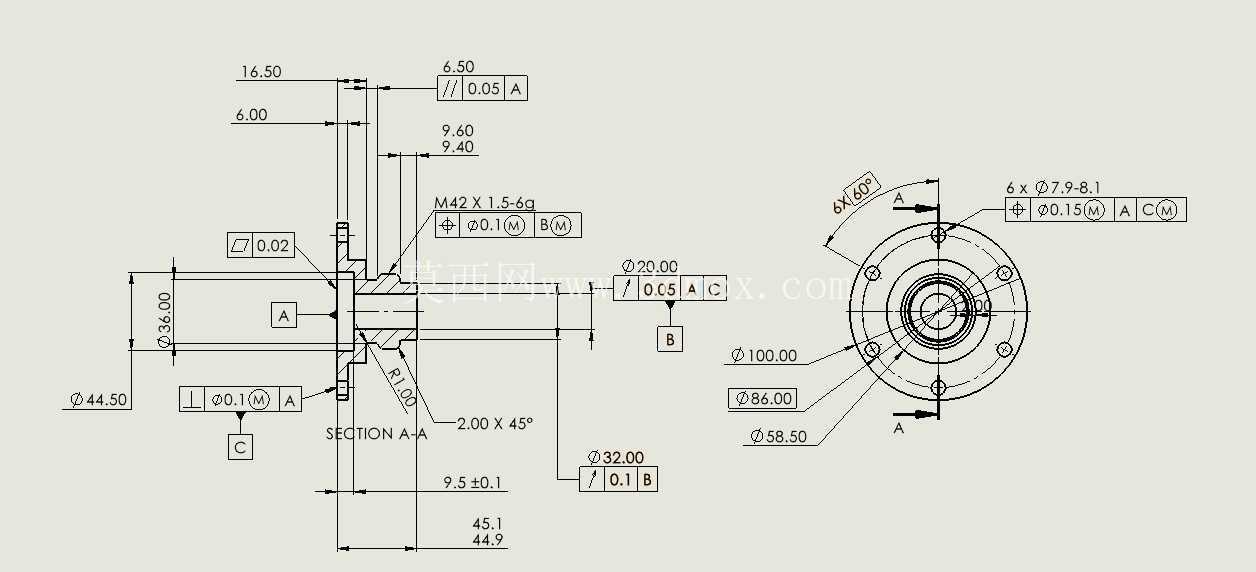

　　在流体输送管路、动力输出端的连接场景中，这类带法兰的轴端结构是实现动静部件衔接、介质密封与扭矩传递的核心零件，日常多应用在泵类设备的输出端、阀门的驱动连接位、旋转接头的安装基座位置，承担着轴向定位、周向固定以及配合面密封的多重作用。从工程图的标注细节来看，设计阶段首先明确了安装边界的核心尺寸：法兰端外径为100mm，其上均匀分布6个直径7.9-8.1mm的安装通孔，孔位分布圆直径86mm，安装时可适配M8规格的螺栓实现与对接部件的紧固，螺栓孔的位置度公差控制在0.15mm范围内，同时相对于A、C基准满足同轴与垂直度要求，避免安装后出现螺栓别劲、对接面贴合不严的问题。轴段部分的尺寸设计充分考虑了装配层级的需求，

　　最外侧轴径32mm的位置设置了0.1mm的圆柱度公差，相对于B基准的径向跳动控制在0.1mm内，该位置通常用来安装密封件或者滚动轴承，公差的严格控制能有效减少旋转过程中的偏磨，延长密封件与轴承的使用寿命。靠近法兰的轴段设置了M42×1.5-6g的外螺纹，螺纹中径相对于B、M基准的同轴度公差为0.1mm，这个螺纹段主要用来安装锁紧螺母，实现轴承或者传动部件的轴向锁紧，螺纹精度选用6g级，既保证了螺纹配合的顺畅性，也能避免锁紧后出现轴向窜动。在法兰与轴段的过渡位置，设计了R1.0的圆角过渡，同时在轴肩位置设置了2.00×45°的倒角，一方面是减少应力集中，避免设备在交变载荷下出现轴根断裂的问题，另一方面倒角也能在装配时起到导向作用，

　　方便轴承、密封件等零件的顺利压装，不会刮伤零件的配合表面。从形位公差的标注逻辑来看，设计时将轴段的中心轴线设为B基准，法兰的安装端面设为A基准，法兰外圆的径向基准设为C基准，各个配合面的公差都围绕这三个基准展开：法兰端面对轴线的端面跳动公差为0.05mm，保证法兰对接时的面贴合度，防止介质从对接面泄漏；直径44.5mm的轴肩位置相对于A、C基准的垂直度公差为0.1mm，该轴肩是轴承内圈的轴向定位面，垂直度达标才能保证轴承安装后内圈与轴线垂直，避免轴承运行时出现发热、异响的问题。长度方向的尺寸标注也充分考虑了装配的尺寸链要求，从法兰端面到螺纹末端的尺寸为45.1mm，到密封安装位的尺寸为9.5±0.1mm，

　　这些尺寸公差的控制能保证各个装配零件的轴向位置准确，不会出现装配后零件间隙过大或者顶死的情况。在实际选型应用时，需要注意对接法兰的端面粗糙度要与该零件法兰面匹配，安装螺栓时要按照对角顺序逐步拧紧，保证法兰面受力均匀，避免因局部受力过大导致法兰变形；轴段上安装密封件的位置，装配前要涂抹适量的润滑脂，防止安装时刮伤密封唇口，影响密封效果。这类结构的三维建模过程中，需要重点关注各个公差带对应的实体尺寸补偿，比如位置度、圆柱度对应的形位公差要求，在建模时要保证基准特征的几何精度，避免后续出工程图时出现基准不重合的问题，同时过渡圆角、倒角这些细节特征不能省略，这些特征直接影响零件的加工工艺性与实际使用强度，很多新手建模时容易忽略这些工艺结构，导致加工出来的零件存在应力集中风险，装配时也容易出现干涉问题。
