吊挂式农用气压洒水作业装置结构设计

　　这套吊挂式农用气压洒水作业装置，主要适配丘陵、山地零散地块以及果园架下的植保补水、药剂喷施作业场景，区别于地面行走式洒水车易受地形限制、碾压作物的问题，该装置通过吊挂挂载的方式，可依托索道、无人机挂载或者田间架设的简易滑移轨道实现跨地块移动作业，尤其适合行距固定的经济作物种植区，能够在不进入作物种植垄的前提下完成均匀施水、施药作业，避免作业过程中对作物枝干、果实造成机械损伤。

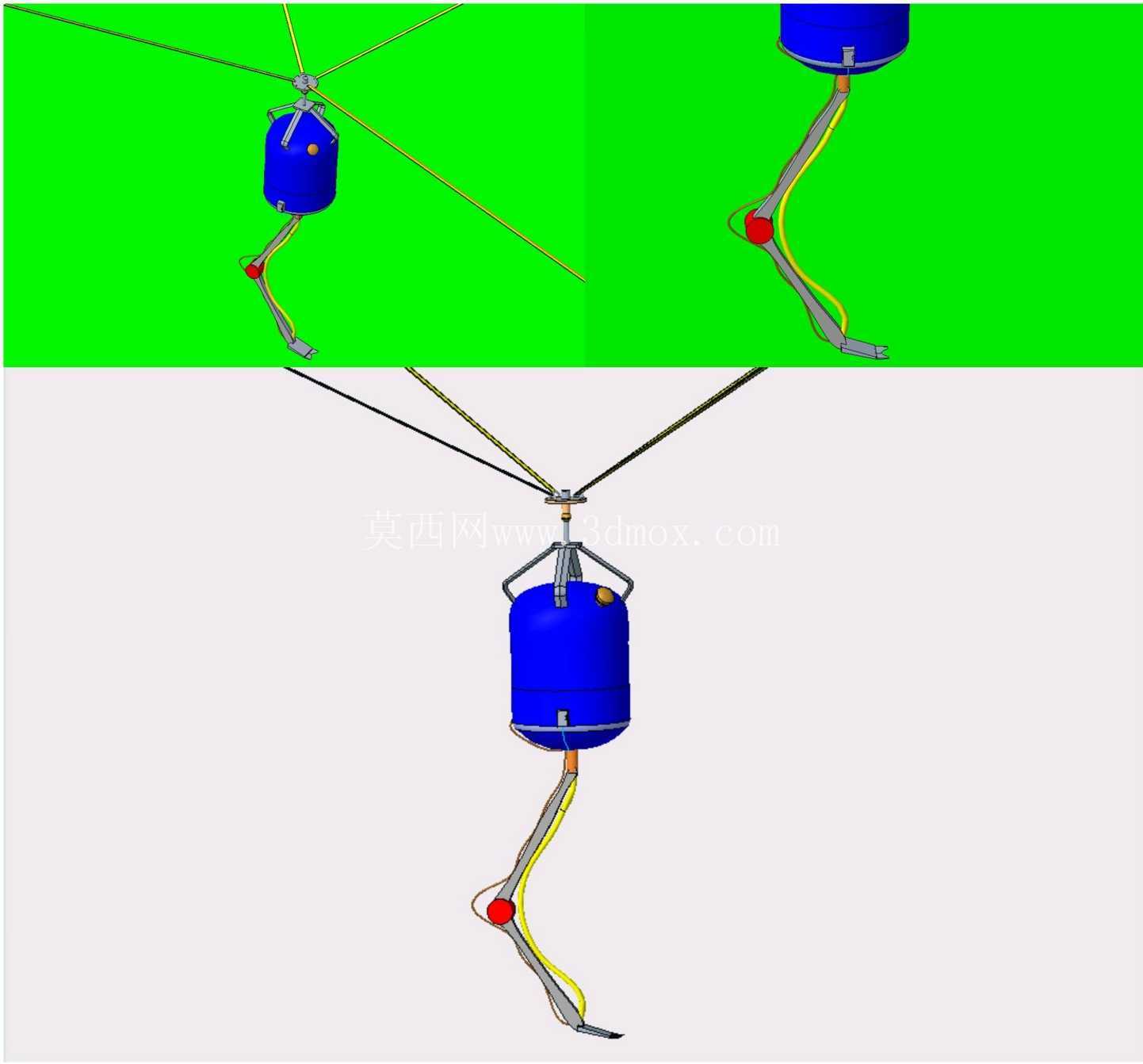

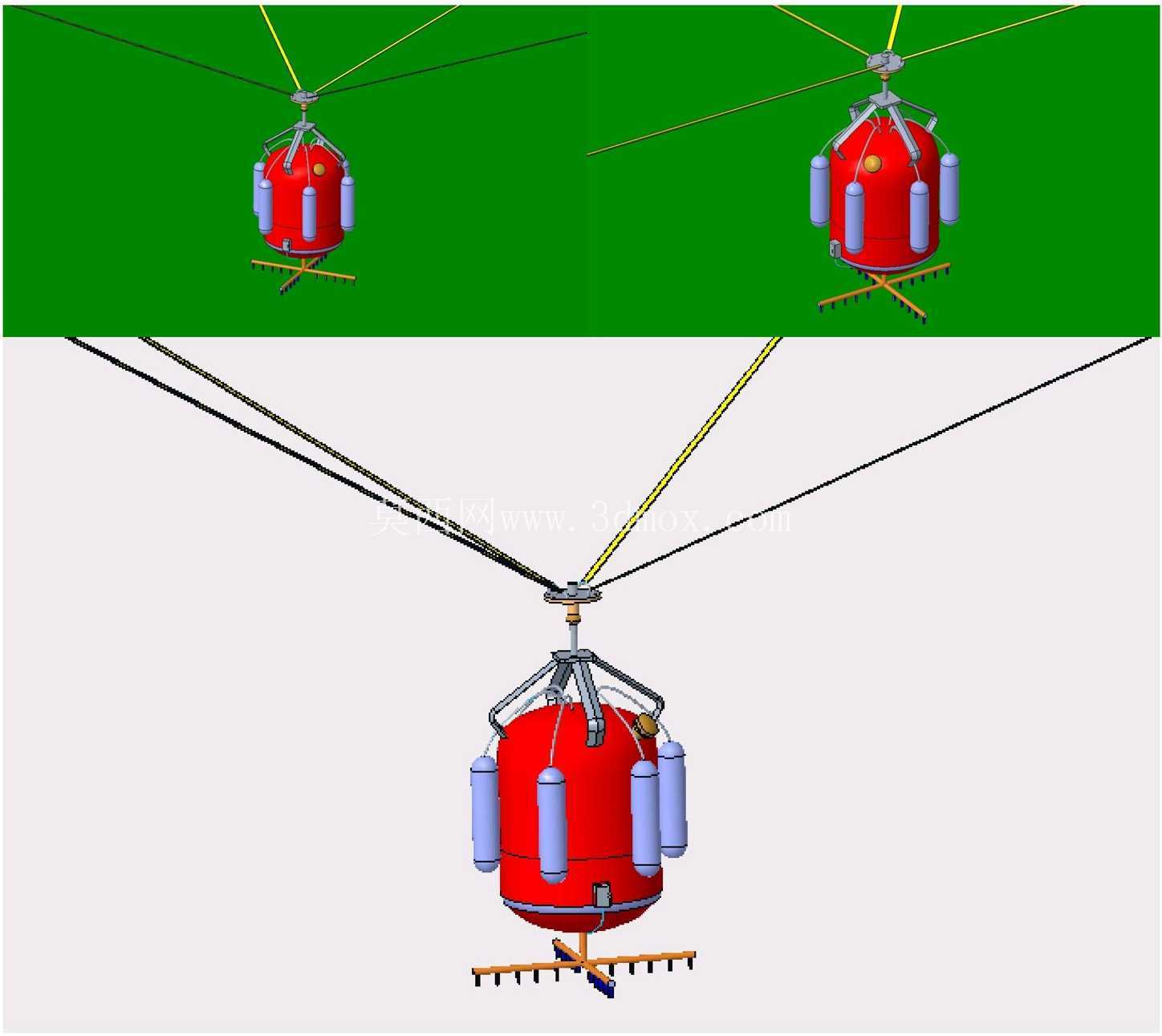

　　从功能特性来看，装置核心由储液罐体、气压蓄能单元、吊挂连接机构、底部喷洒组件四个部分构成。储液罐体采用立式圆柱结构，周向均匀布置四个独立的气压蓄能钢瓶，钢瓶通过内置管路与罐体顶部的气压调节阀组连通，作业前可通过外部气源向蓄能钢瓶充入设定压力的压缩空气，作业时通过调节阀控制压缩空气进入储液罐体上部的气腔，依靠气压将罐内存储的水体或者药剂压入底部的喷洒管路，无需额外配置电驱水泵，整体结构无复杂电气元件，在高湿度、多粉尘的田间作业环境下故障率更低，维护成本也更适配农用场景的使用需求。

　　设计过程中首先考虑的是挂载平衡问题，吊挂连接点设置在罐体顶部的中心位置，连接座采用万向铰接结构，配合周向对称布置的四根斜拉钢索与罐体上部的固定吊耳连接，不管是挂载移动过程中出现小幅摆动，还是罐内液体余量变化导致重心偏移，铰接结构都能自动调整姿态，保证罐体始终保持竖直状态，避免罐内液体倾斜挤压单侧管路导致的喷洒压力不均。四个气压蓄能钢瓶对称布置在罐体周侧，一方面平衡了罐体周向的重量分布，另一方面钢瓶外壳做了圆弧过渡处理，移动过程中即使剐蹭到作物枝干也不会勾挂枝条，减少作业过程中的额外阻力。

　　底部的喷洒组件采用横置排布的多孔喷杆结构，喷杆长度可根据实际作业的作物行距做模块化调整，喷杆上的喷嘴采用可拆卸的雾化喷头，可根据作业需求更换不同流量、不同雾化角度的喷头：进行补水作业时更换大流量实心锥喷头，可实现大水量快速浇灌；进行药剂喷施作业时更换细雾化扇形喷头，可保证药剂均匀覆盖作物叶面。喷杆与罐体底部的出液管路采用快插接头连接，日常转运或者收纳时可以快速拆卸喷杆，减少整体占用的收纳空间。

　　从安装边界尺寸来看，罐体主体直径控制在400mm以内，加上周侧布置的蓄能钢瓶后整体最大直径为620mm，整体空载高度为780mm，满载液体后的总重量控制在35kg以内，不管是采用索道挂载还是植保无人机挂载，都不会超过常规农用挂载设备的承重阈值。吊挂连接座的接口采用通用的标准挂点尺寸，可适配多数现有农用挂载设备的连接结构，无需额外制作转接件即可完成快速安装。

　　在结构强度设计上，罐体采用3mm厚的耐腐蚀铝合金板材焊接成型，内部做了钝化防腐处理，可兼容常规农用药剂、液态肥料的存储需求，不会因为长期接触腐蚀性液体出现罐体锈蚀渗漏的问题。周侧的蓄能钢瓶采用标准高压气瓶结构，额定工作压力为0.8MPa，配套的安全阀在压力超过1MPa时会自动泄压，避免田间高温暴晒导致瓶内压力过高引发的安全隐患。斜拉钢索采用直径3mm的不锈钢钢丝绳，单根钢索的额定破断拉力超过200kg，四根钢索对称受力的情况下可提供足够的安全冗余，即使作业过程中出现单根钢索松动的情况，剩余钢索也能临时承载装置重量，避免装置坠落损坏。

　　实际作业过程中，该装置单次满载可存储80L液体，在0.3MPa的工作压力下，搭配雾化喷头可实现连续12-15分钟的持续喷洒，单趟作业可覆盖长度200米左右的种植垄，作业效率是人工背负式喷雾器的4-5倍。同时因为采用气压驱动的喷洒方式，喷洒压力稳定，不会出现电驱水泵因为电池电压下降导致的雾化效果变差、喷洒流量不均的问题，整个作业过程中的喷洒均匀度可控制在90%以上，能够有效减少药剂或者水资源的浪费。

　　考虑到田间作业的维护需求，罐体顶部设置了大口径的加液口，加液口配备带密封胶圈的快速旋盖，加液时无需额外工具即可快速开盖，加液完成后旋紧盖板即可保证罐体的密封性能，不会因为气压作用出现漏液问题。罐体底部设置了排液螺塞，作业完成后可拧开螺塞排空罐内残留的液体，避免残留液体长期存放在罐内滋生藻类、腐蚀罐体或者堵塞喷嘴。所有管路接头都采用耐腐蚀的塑料或者不锈钢材质，长期接触液体也不会出现锈蚀堵塞的问题，日常维护只需要定期清理喷嘴处的杂质、检查钢索的磨损情况即可，不需要复杂的保养流程，非常适合基层农业生产场景的使用需求。
