法兰连接式旋启流量阀三维结构设计

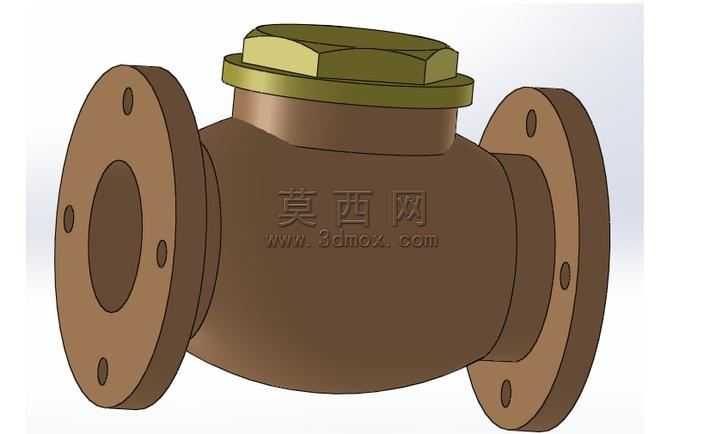

本作品为法兰连接式流量阀的三维参数化设计模型，建模过程依托SolidWorks三维设计环境完成，整体采用自底向上的装配建模思路，先逐一完成各独立零件的结构建模，再按照实际装配约束关系完成整体装配，保证各部件的配合精度符合工业阀件的实际装配逻辑。建模阶段首先构建阀体主体结构，阀体采用直通式腔体设计，两侧为标准法兰连接端，法兰盘上均匀分布螺栓通孔，建模时严格遵循法兰连接的尺寸规范，保证通孔位置、法兰厚度、密封面尺寸的参数准确性，阀体中部为容纳启闭件的球形腔体，建模时通过拉伸、旋转、布尔运算等特征操作完成腔体壁厚的均匀控制，避免出现应力集中的薄壁区域。其次完成阀盖部件的建模，阀盖采用顶部压合式结构，与阀体上端的连接口采用止口配合设计，阀盖顶部设置多边形拧动结构，方便实际安装过程中的拧紧操作，建模时对阀盖与阀体的配合面做了贴合公差处理，保证装配后无错位间隙。材质与渲染阶段，为还原工业铜质阀门的真实质感，阀体部分赋予铸铜材质，调整材质的粗糙度、漫反射参数模拟铸铜表面的亚光金属质感，法兰端面做轻微的粗糙度区分，还原机加工密封面与铸造成型表面的质感差异；阀盖部分赋予黄铜材质，适当提高材质的反光度，区分阀盖与阀体的材质视觉差异，渲染过程中添加柔和的环境光与定向光源，突出阀体表面的铸造纹理与结构轮廓，避免出现过曝或阴影过重的问题，清晰展示各部分的结构细节。结构设计上，该流量阀采用旋启式启闭结构，内部流道为直通式设计，流体通过时阻力较小，可实现管路内流体流量的调节与通断控制，两侧法兰连接结构可适配同通径的工业管路，安装时通过法兰间的密封垫片实现端面密封，避免流体泄漏。设计过程中充分考虑阀件的实际使用场景，对阀体壁厚、法兰连接强度、阀盖密封结构做了合理性验证，整体模型无干涉特征，各部件的装配关系符合实际阀门的生产装配逻辑，可用于阀件结构教学、产品方案展示、管路系统装配模拟等场景，模型的参数化特征支持后续对通径、法兰尺寸、阀体壁厚等参数进行调整，快速衍生出不同规格的同类型阀件模型。
