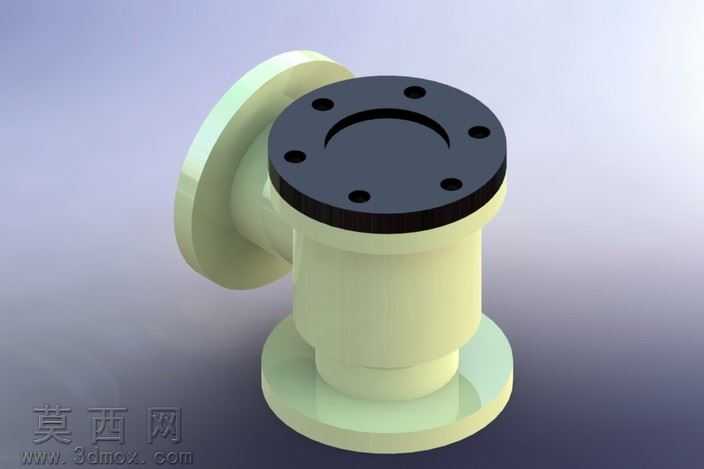

角式法兰连接单向非返流体阀结构模型

本模型为角式法兰连接结构的单向非返回阀三维建模作品，建模过程中严格遵循管路阀门的通用设计规范，先通过基准面定位确定阀体的三个接口轴线位置，其中垂直方向为上下贯通的主流道轴线，侧向接口轴线与主流道轴线呈90度垂直交汇，精准还原角式阀的流道走向特征。建模时优先完成阀体主体的实体构建，采用拉伸凸台命令生成阀体的圆柱型主体结构，上下两端分别拉伸成型法兰连接端，法兰端面上的螺栓孔采用圆周阵列命令完成均布排布，保证每个螺栓孔的中心距、孔径尺寸完全一致，符合法兰连接的装配公差要求；侧向接口同样采用拉伸命令生成带法兰的连接端，与主体流道做布尔合并运算，确保流道内壁光滑无多余棱角，避免流体流经时产生不必要的紊流。阀盖部分采用独立建模后与主体装配的设计思路，阀盖与阀体上端的法兰贴合面做了精准的配合面处理，阀盖上的螺栓孔与阀体上端法兰孔一一对应，保证装配时螺栓可顺利穿入锁紧。材质渲染阶段，阀体主体采用哑光浅米绿色工程塑料质感材质，模拟工业阀门常用的防腐涂层外观，法兰端面的密封贴合区域采用深黑色哑光橡胶材质，还原法兰密封面的垫片视觉特征，金属连接件部分预留了金属材质的渲染通道，可根据实际应用场景切换为铸钢、不锈钢等不同金属材质效果。结构设计上充分考虑了单向阀的工作原理，内部流道预留了阀芯的安装空间，可适配升降式、旋启式等不同类型的单向阀芯结构，保证介质仅能从指定方向流入流出，避免管路介质倒流。建模过程中对所有棱角做了合理的圆角处理，既还原实际工业产品的铸造圆角特征，也避免模型出现尖锐棱角导致的渲染失真问题，整体模型结构完整，装配关系清晰，可用于管路系统的装配仿真、阀门结构教学演示、产品方案展示等多种场景，模型的各个特征参数均可编辑调整，可根据实际工程需求修改法兰尺寸、通径大小、阀体高度等关键参数，快速适配不同压力等级、不同管路通径的使用需求。
