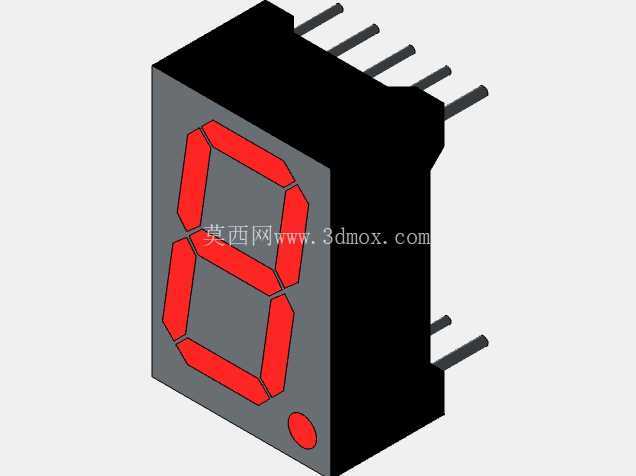

单联共阳红色七段数码显示管结构建模

　　做工控面板、小型数显设备的结构设计时，七段数码管是绕不开的基础显示元件，这次建模的0.5英寸单联红色七段管，是日常做低压配电数显、小型温控面板、计数器面板时最常用的直插型号。先从实际安装场景说，这类器件大多用在波峰焊工艺的PCB板上，引脚间距严格按照2.54mm标准排距设计，上下两排引脚分别对应段选、位选以及公共端，建模时特意把引脚伸出长度控制在3.2mm，刚好匹配常规1.6mm厚度FR4板材的焊盘透锡要求，不会因为引脚过长剪脚时碰伤塑封本体，也不会因为过短导致焊接虚焊。

　　从功能特性上看，这款七段管每一段都是独立的红色发光段，右下角附带单点小数点，每段的发光面做了微磨砂漫反射处理，避免直视时出现刺眼的亮斑，在车间常规照明环境下，3米范围内都能清晰读取显示的数字内容。塑封本体采用黑色阻光PPO材质，一方面可以隔绝相邻段的光线串扰，避免显示数字时出现边缘发虚的漏光问题，另一方面黑色外壳和红色发光段形成高对比度，哪怕环境光线偏强，也不需要额外增加遮光罩就能看清示数。

　　建模时的结构思路完全贴合实际生产装配逻辑，首先确定塑封本体的外形边界，整体长宽尺寸控制在12.6mm19mm，本体厚度7.8mm，这个尺寸刚好适配常规面板的开孔尺寸，面板开孔只需要做13mm20mm的方孔，把数码管从PCB侧推入后，本体前端的凸沿刚好卡在面板内侧，不需要额外打胶固定就能避免器件前后窜动。内部的发光段排布严格遵循标准七段管的段码位置，每一段的倾斜角度、段宽都和实物一致，a段到g段的位置偏差控制在0.1mm以内，保证后续做装配干涉检查时，不会出现和面板上的遮光贴膜对位不准的问题。

　　引脚部分的建模特意还原了直插器件的成型角度，每根引脚从本体伸出后先做90度平直延伸，没有做多余的弯折，方便生产时根据PCB的实际安装高度调整引脚成型角度，要是做板对板叠层安装，也可以直接把引脚剪短做贴装使用，适配不同的装配空间。另外本体侧面的定位凸点也做了还原，这个小结构很多建模者容易忽略，实际生产时这个凸点是用来配合PCB上的定位孔，过波峰焊时不会因为锡流冲击导致器件偏移，保证每一个数码管的安装位置都一致，后续面板组装时不会出现显示窗口偏位的问题。

　　从实际选型的角度说，这类七段管的工作电压适配常规5V TTL电平，不需要额外加限流电阻的适配结构，建模时也预留了内部焊盘的位置，要是后续需要做内部绑定线的细节建模，不需要拆分外部塑封结构就能直接补充内部细节。另外考虑到做设备整机的热仿真需求，塑封本体的材质参数、引脚的铜材参数都可以直接赋予，模拟长时间工作时的器件温升，避免因为器件过热导致塑封变形影响显示效果。

　　很多新手建模时容易把数码管的发光段做的太突出，实际这款器件的发光面和塑封前端面是齐平的，外面覆盖一层透明的环氧树脂封装层，建模时特意把这层0.3mm厚的透明层做了单独的实体，后续做渲染或者光学校核时，可以单独赋予透明材质参数，模拟真实的光线透出效果。小数点的位置也严格按照常规右下点位设计，要是需要做时钟显示、数值精度显示，这个小数点可以单独点亮，不需要额外增加独立的指示灯器件，节省面板的安装空间。

　　在做装配干涉检查的时候，这个模型的安装边界完全按照实物的最大轮廓绘制，包括引脚的最大外伸尺寸、本体的脱模斜度都做了还原，不会出现建模尺寸偏小导致实际装配时和周边的电容、电阻器件发生空间干涉的问题。对于做小型电子设备结构设计的工程师来说，这个模型可以直接导入装配体，不用反复核对实物尺寸调整安装位，能节省不少测绘的时间，尤其是做多联数码管拼接的大尺寸数显屏时，单管的尺寸精度直接影响整排显示的整齐度，每一个安装孔位、引脚位置的偏差都控制在工业级公差范围内，完全满足生产加工的精度要求。
