GD30型输出连接法兰结构设计

　　这款GD30规格的连接法兰，主要适配小功率减速器的输出端连接场景，在轻工输送线、小型自动化专机、包装设备的动力传递环节中，承担着动力输出端与执行机构的刚性衔接作用，是动力传输路径上的核心受力连接件。从实际工况适配角度看，这类法兰常应用在输出扭矩不超过300N·m的传动场景，比如小型皮带输送机的驱动端连接、转盘类设备的动力输入衔接、小型搅拌装置的动力输出对接，能够在持续运转的工况下保持连接刚性，避免动力传递过程中出现同轴度偏移、连接松动的问题。

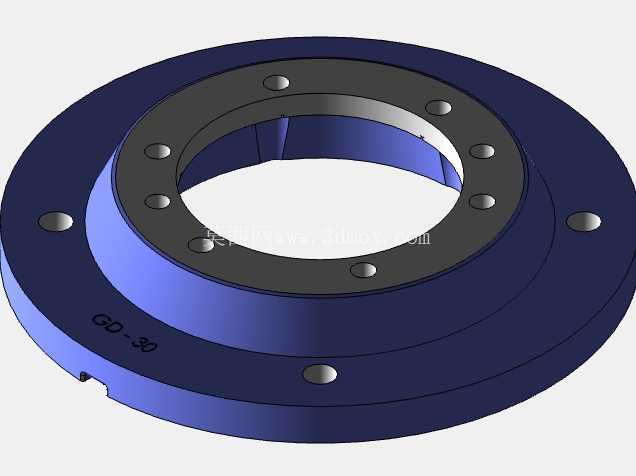

　　从结构设计逻辑来看，该法兰采用阶梯式回转体结构，主体分为大直径安装底座与小直径定位止口两个核心部分，大直径底座外缘均匀分布8个沉头安装孔，用于和减速器输出端面的螺纹孔进行锁紧固定，沉孔的深度设计刚好覆盖螺栓头的安装高度，避免螺栓突出法兰端面影响后续执行件的安装贴合度；内侧的定位止口采用过渡配合公差设计，安装时可直接嵌入减速器输出端的定位槽内，无需反复调整即可保证法兰与减速器输出轴的同轴度，大幅降低现场安装的调校难度。法兰端面靠近内孔的位置均匀分布6个螺纹连接孔，用于固定外接的链轮、联轴器、转盘等执行元件，孔位的分度圆直径经过严格计算，既保证连接螺栓的受力均匀性，又避开了内部的应力集中区域，避免长期受交变载荷时出现孔位开裂的问题。

　　从安装边界维度考量，该法兰的轴向总厚度控制在适配GD系列减速器输出腔的标准尺寸范围内，安装后不会超出减速器端面的安全防护范围，不会和周边的机架护罩、传动防护件产生干涉；外圆直径的设计兼顾了连接强度与安装空间需求，在狭小的设备安装腔体内也能顺利完成螺栓锁紧操作，不需要额外预留过大的操作空间。法兰内孔采用通孔设计，可直接穿过减速器的输出轴，内孔与输出轴的配合间隙控制在合理范围，既保证装配时的顺畅度，又不会因为间隙过大导致运转时出现径向跳动。法兰本体上刻印的GD-30标识，直接对应适配的减速器型号，现场安装时可快速完成型号匹配，避免错装问题。

　　从受力特性设计来看，法兰的阶梯过渡位置采用了圆角过渡处理，有效降低了扭矩传递过程中的应力集中系数，在频繁正反转的工况下，过渡位置不会因为应力累积出现疲劳断裂的问题；所有安装孔的孔口都做了微小倒角处理，既可以去除加工毛刺，又能在安装螺栓时起到导向作用，避免螺栓拧入时出现螺纹错扣的情况。法兰的材质适配常规的45号钢加工需求，表面做发黑处理即可满足常规车间的防锈要求，若应用在潮湿、腐蚀工况下，也可更换为不锈钢材质加工，整体结构的加工工艺性良好，采用常规的车削、钻削工序即可完成加工，不需要特殊的定制刀具，加工成本可控，适合批量配套生产。在实际选型应用中，只要确认减速器输出端的止口尺寸、安装孔分度圆参数与该法兰匹配，即可直接替换使用，不需要对原有设备的连接结构做额外改造，能够大幅缩短设备维护、配件更换的周期。
