过滤器用阶梯式密封端盖结构设计

　　在流体过滤系统的实际工程应用中，端盖作为过滤元件两端的核心密封与承载部件，直接决定了过滤组件的装配可靠性、密封性能以及整体承压能力，本次设计的阶梯式端盖，主要适配圆柱形滤芯的端部封装需求，常见于液压系统回油过滤、工业循环水预处理、气动系统气源净化等场景的过滤装置中。从实际使用场景来看，这类端盖需要同时满足三个核心功能：一是为滤芯提供刚性支撑，避免滤芯在流体压差作用下出现端部变形、介质旁通的问题；二是实现与滤筒壳体的配合密封，阻断未经过滤的流体从滤芯端部间隙短路流向下游；三是提供统一的安装定位基准，保证滤芯在更换维护时能够快速对位，无需额外调整即可达到设计密封要求。

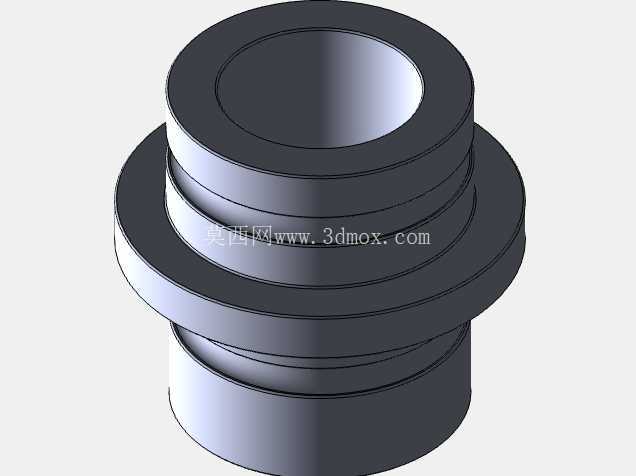

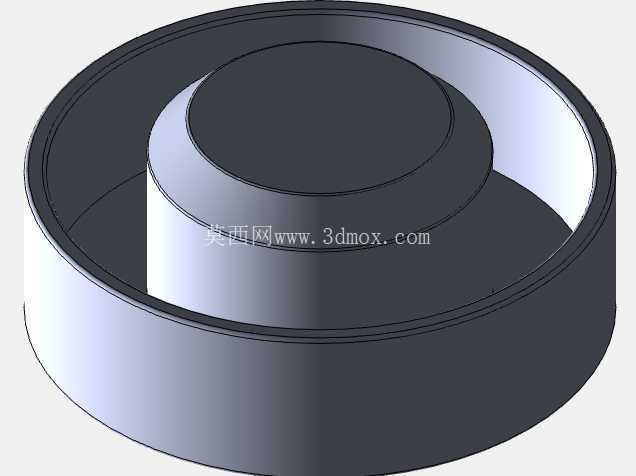

　　设计过程中首先考虑的是安装边界的适配性，端盖整体采用同轴阶梯回转结构，最大外圆尺寸与滤筒内壁的安装槽位做间隙配合，配合公差选取H7/g6，既保证安装时的顺畅推入，又能将径向间隙控制在密封件可补偿的范围内，避免O型圈被间隙剪切破损。内侧的阶梯凸台分为两级，第一级凸台直径与滤芯的中心支撑内孔匹配，装配时直接插入滤芯内孔实现径向定位，凸台高度略大于滤芯端封的嵌入深度，保证滤芯端面能够完全贴合端盖的贴合平面，不会出现局部悬空导致的密封失效；第二级凸台为中心承压台，主要承受流体正向冲击时的轴向压力，将滤芯传递来的压差力均匀分散到端盖整体结构上，避免局部应力集中导致端盖变形。

　　结构设计上特意将端盖的壁厚做了等强度优化，外圆侧壁的厚度从贴合面到外缘做了微小的渐变增厚，因为在实际承压工况下，端盖外缘是与滤筒卡槽接触的受力支点，中心区域承受流体的均布压力，等强度的壁厚设计可以在控制整体重量的前提下，避免中心区域在额定压差下出现挠曲变形，一旦端盖中心出现超过0.1mm的挠曲，就会导致滤芯与端盖的贴合面出现缝隙，引发未过滤流体的旁通泄漏，直接影响过滤精度。密封槽的位置设置在外圆侧壁的中段，槽宽与槽深按照常用O型圈的压缩率15%-20%设计，槽口边缘做了R0.3的圆角过渡，避免安装时刮伤密封件表面，同时在密封槽的下方设计了一道微小的卸荷槽，当滤筒内出现压力波动时，密封件背后的滞留流体可以通过卸荷槽回流，不会因为困油导致密封件被挤出槽位。

　　从实际装配逻辑来看，这类端盖与滤芯的连接通常采用胶粘或者热熔焊接的方式，因此端盖与滤芯接触的贴合平面特意做了微观的粗糙纹理处理，表面粗糙度控制在Ra6.3，既能够保证粘接剂的附着强度，又不会因为表面过于粗糙导致平面度超差，影响密封效果。端盖的外缘端面做了15度的导向倒角，在装入滤筒安装槽时可以自动导正，即使是维护人员在视线不佳的设备内部更换滤芯，也能顺利完成装配，不会因为对位偏差导致密封件被切边损坏。在流体流向适配方面，该端盖可以同时适配内进外出和外进内出两种过滤流道，当流体从滤芯外侧向内侧流动时，压差会将端盖紧紧压在滤筒的定位台阶上，进一步增强密封效果；当流体反向流动进行反冲洗时，端盖的阶梯凸台会勾住滤芯内孔，避免滤芯在反冲压力下与端盖脱离，结构本身具备双向受力的适配性，不需要额外增加防脱结构。

　　考虑到过滤设备的实际工作环境，端盖的结构没有设计多余的凸起或者死角，所有转角都做了圆角过渡，一方面避免应力集中导致的结构开裂，另一方面也防止杂质在端盖的死角位置沉积，长期堆积滋生细菌或者堵塞流道，尤其在食品、制药行业的流体过滤场景中，无死角的结构设计也能满足CIP清洗的要求，清洗流体可以完全冲刷到端盖的所有表面，没有残留积液的位置。在安装尺寸的边界控制上，端盖的轴向总高度严格控制在滤筒端部的预留空间内，不会因为端盖尺寸超差导致滤筒端盖无法闭合，同时中心凸台的高度也做了限位设计，当滤芯插入到位后，凸台端面不会与滤筒的中心支撑柱发生干涉，保证整套过滤组件的装配尺寸链完全闭合，不会出现累积公差导致的装配问题。
