立式支腿结构承压过滤罐体

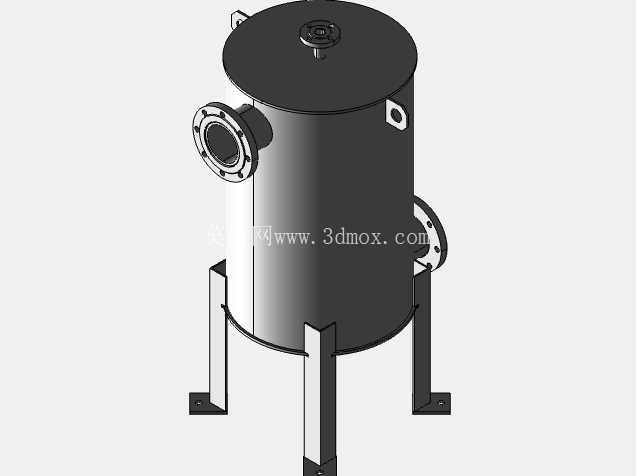

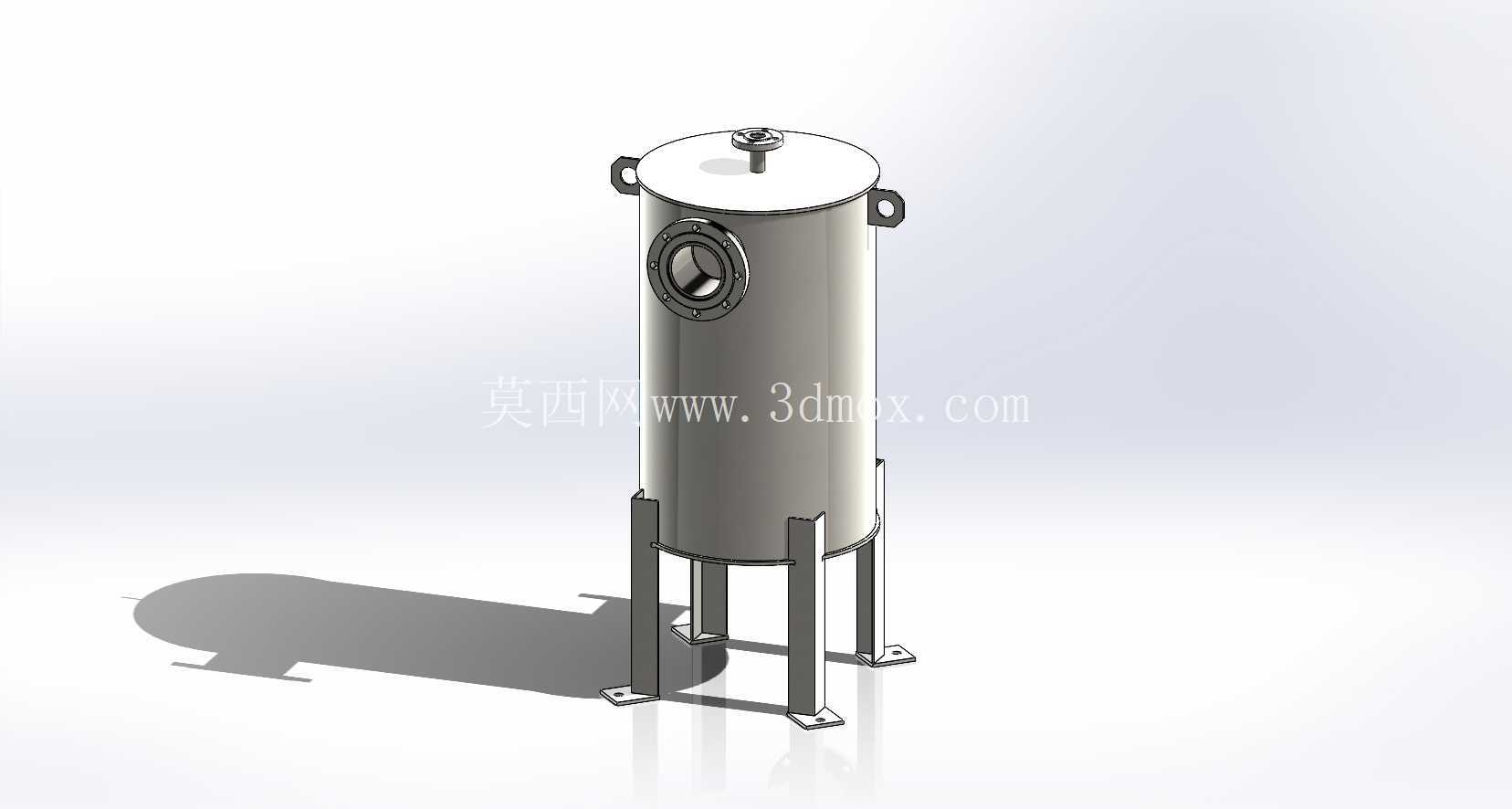

　　这款立式承压罐体的三维结构，是针对中小流量流体预处理工段开发的通用壳体构型，日常多配套在净水处理、轻工料液除杂、小型化工工段的精密过滤环节中，作为滤芯、滤袋的承载外壳使用，适配0.6MPa以内的常温低压流体工况。从结构设计逻辑来看，整体采用等径直筒段搭配上椭圆封头、下平底的构型，直筒段长度与直径比例控制在3:1左右，既保证内部有足够的滤材装填空间，又不会因为过高导致滤层上下压差分布不均，同时控制整体重心高度，降低支腿承载的倾覆力矩。顶部采用快开法兰压盖结构，压盖中心预留了排气螺塞接口，设备初次充液时可以直接拧开螺塞排尽筒内空气，避免气阻导致的流量不足问题，压盖与筒身上端的法兰通过周向均布的螺栓锁紧，法兰密封面采用突面结构，适配耐油橡胶或四氟垫片，满足常规流体的密封要求，日常更换内部滤材时，只需拆卸法兰螺栓即可掀开上盖，操作空间充足，不需要额外吊装辅助。筒身侧面靠近上法兰的位置设置了一个带法兰的侧向观察口，视镜采用钢化硼硅玻璃材质，通过压兰与筒身法兰固定，日常运行时操作人员可以直接通过视镜观察筒内滤层的污染程度、流体液位以及料液流动状态，不需要拆卸部件就能判断滤材是否需要更换，降低日常巡检的工作量。筒身上部对称焊接了两个吊耳结构，设备进场安装时可以直接通过吊耳穿卸吊索，避免吊装时绳索刮蹭视镜或者顶部接口，吊耳的开孔尺寸适配常规卸扣规格，焊接位置经过重心校核，吊装时罐体可以保持垂直状态，方便就位找正。底部支撑采用四根等边角钢制作的支腿，支腿沿筒身底部周向90度均布，每根支腿下端焊接方形安装脚板，脚板上预留两个螺栓安装孔，安装时可以通过膨胀螺栓直接固定在混凝土基础或者钢制操作平台上，支腿的高度设计预留了底部接管的安装空间，后续如果需要在罐体底部增设排污口、出料口，不需要额外抬高罐体，直接在平底上开孔焊接接管即可，支腿与筒身外壁之间还增设了三角形加强筋板，满焊连接后可以抵消流体充入时的侧向载荷，避免支腿受力变形。从安装边界来看，罐体整体外径控制在400mm量级，总高度（含支腿）在1200mm左右，安装时只需要在基础上预留500*500mm的安装平面，保证四个支腿脚板都能贴合基础面即可，侧向视镜的突出高度控制在80mm以内，设备与周边墙体、相邻设备的间距只要预留150mm的操作空间，就能满足视镜观察、法兰螺栓拆卸的操作需求。设计过程中特意将所有焊接位置的焊缝做了内凹打磨处理，筒体内壁没有突出的焊瘤或者棱角，避免滤材安装时被刮破，同时减少内部流体的流动死角，降低料液残留的可能性；所有外露的金属部件都做了钝化处理，适配多数弱腐蚀、中性流体的接触要求，如果用于有卫生级要求的食品、制药工段，只需要将内壁抛光等级提升至0.8μm，更换食品级密封垫片即可直接适配，不需要改动主体结构。日常运行时，流体从筒体下部的进料口进入，穿过滤材层后从上部的出料口排出，杂质被截留在滤材内侧，当视镜观察到滤层表面杂质堆积过厚、进出水口压差超过0.15MPa时，就可以停机打开上盖更换滤材，底部预留的排污口可以在换滤材前将筒内残留的流体排空，避免拆卸时料液洒漏。
