电机驱动型线材轧机辊筒结构设计

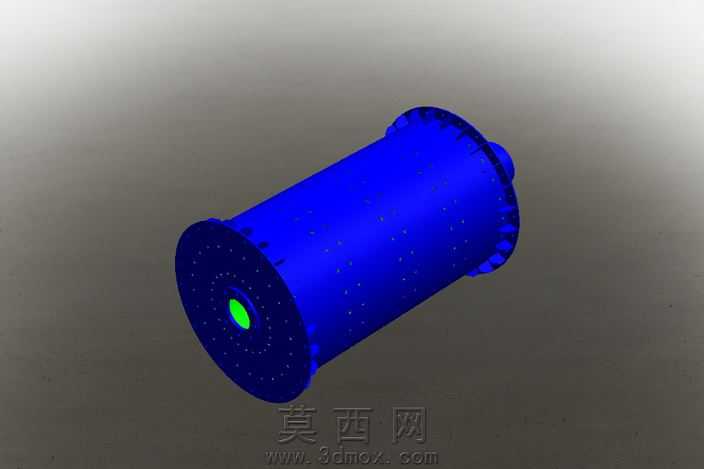

本作品为典型线材轧制设备的核心辊筒组件三维建模成果，建模过程严格遵循冶金轧制设备的设计规范，先通过草图绘制完成辊筒主体的回转截面轮廓，对辊身工作段、轴颈连接段、法兰安装段的尺寸比例进行精准约束，采用回转特征生成辊筒基础基体后，对辊身表面的密集排布小孔进行阵列特征设计，确保孔位沿辊身周向与轴向的分布均匀性，匹配线材轧制过程中的工艺需求。建模阶段对辊筒两端的连接法兰做了精细化结构处理，法兰端的螺栓孔采用圆周整列方式排布，轴颈过渡位置设计了合理的圆角卸荷结构，避免应力集中导致的部件失效，同时对轴端的传动连接段做了公差适配的结构预留，保证与驱动电机输出端的装配匹配度。材质渲染阶段，针对辊筒的铸钢基体属性，赋予了高饱和度的蓝色工业防护漆材质效果，调整材质的粗糙度、反光度参数还原真实工业部件的漆面质感，对辊身表面的小孔做了内凹面的光影处理，清晰呈现孔位的深度与排布规律，背景采用渐变灰度的渲染环境，突出辊筒主体的结构轮廓，避免多余元素干扰结构展示。设计思路围绕小型线材轧机的实际运行工况展开，该类轧机依靠电机驱动橡胶辊完成线材的输送与轧制作业，设计时充分考虑辊筒运行时的转速波动特性，适配25至35英里每小时的线速度运行需求，对辊筒的壁厚做了合理优化，在保证结构强度满足1/4进给千吨工况载荷的前提下，尽可能降低辊筒自身重量，减少驱动电机的负载损耗。模型完整还原了辊筒从轴端传动段、法兰连接段到辊身工作段的全部结构细节，各部件的装配关系清晰明确，可直接用于装配校验、工况模拟以及后续的工程图纸转化，为小型线材轧机的设计优化、教学演示提供直观的三维数字模型支撑。
