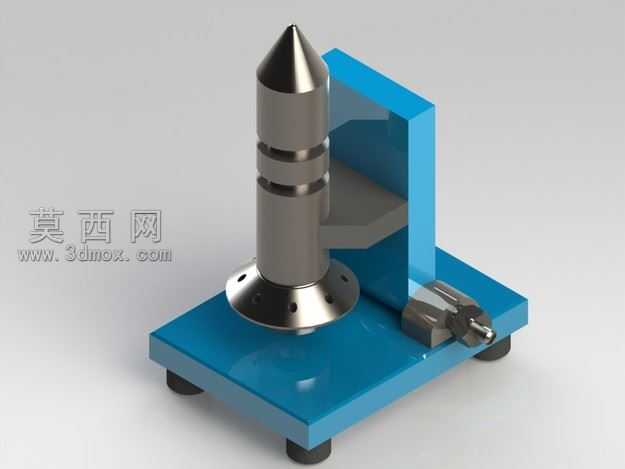

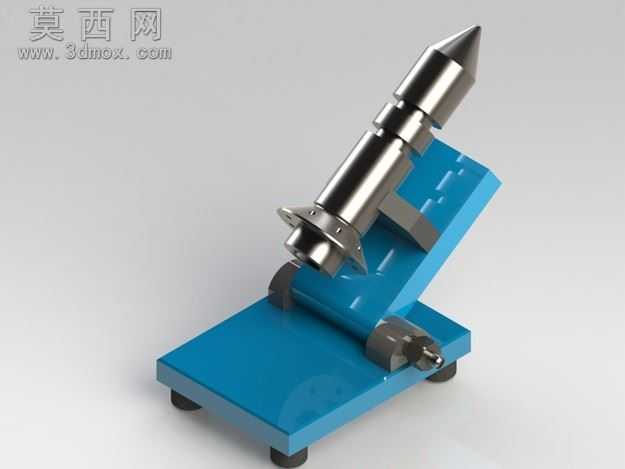

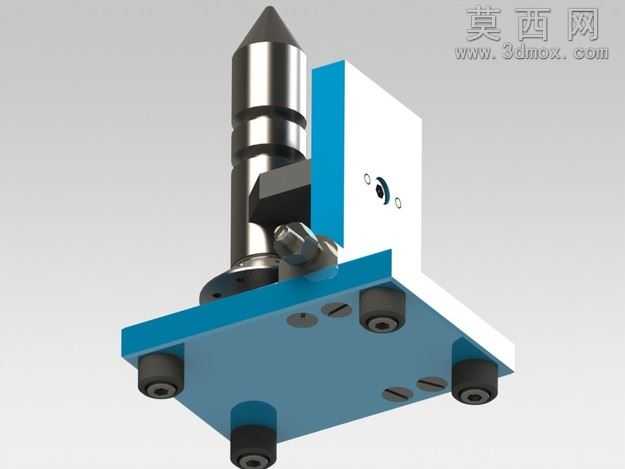

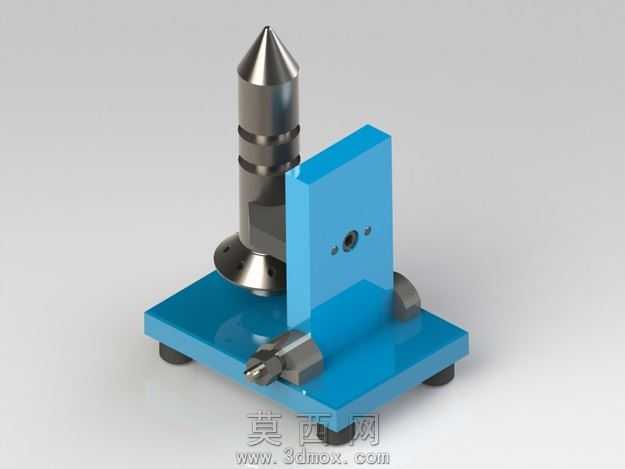

带蓝色底座的火箭发射模拟装置

本作品采用SolidWorks完成全参数化三维建模，整体围绕火箭发射模拟场景展开结构设计，核心部件为仿真火箭弹体与配套蓝色固定底座。建模阶段首先完成火箭弹体的回转体特征构建，依次绘制弹头锥面、弹身多段环形卡槽、底部法兰盘的截面轮廓，通过旋转凸台命令生成主体结构，再对法兰盘上的安装孔进行线性阵列排布，保证孔位的圆周等分精度，弹身表面的环形凹槽通过旋转切除命令实现，精准还原弹体的分段结构细节。底座部分采用L型立式支撑结构，底部为方形安装平板，平板下方设置四个带缓冲垫的支撑脚，建模时通过拉伸凸台生成底座基体，对立板与底板的连接位置添加圆角过渡，避免应力集中的结构缺陷，底座侧边设计有快拆式锁紧夹具，夹具包含压块、调节螺杆与旋钮结构，通过装配约束完成夹具与底座的配合，实现弹体的快速装夹与定位。材质与渲染阶段，为火箭弹体赋予抛光金属材质，调整金属粗糙度参数模拟合金钢的哑光金属质感，对弹体棱边添加轻微倒角效果增强真实感；底座部分采用亮蓝色工程塑料材质，调整漫反射与高光参数还原硬质塑料的表面质感，支撑脚的缓冲垫赋予黑色橡胶材质，锁紧夹具的金属部件赋予镀锌金属材质，区分不同构件的材质差异。渲染时采用三点布光方案，主光源从侧上方打亮弹体金属表面，辅助光源补亮底座暗部细节，添加地面阴影效果增强模型的空间立体感，背景采用浅灰色纯色背景突出模型主体结构。设计思路上以教学演示为核心目标，简化真实发射台的复杂管路与电控结构，保留核心的弹体固定、支撑定位功能，整体结构拆装便捷，各部件间的配合间隙经过合理调整，既保证装配后的结构稳定性，也能清晰展示火箭发射装置的基础构成逻辑，弹体与底座的连接采用法兰定位加侧边锁紧的双重固定方式，避免展示过程中出现弹体偏移脱落的问题，所有非标准构件均采用参数化建模方式，可根据演示需求快速调整弹体尺寸、底座高度等参数，适配不同规格的演示场景。
