哥廷根535低速滑翔机专用翼型结构

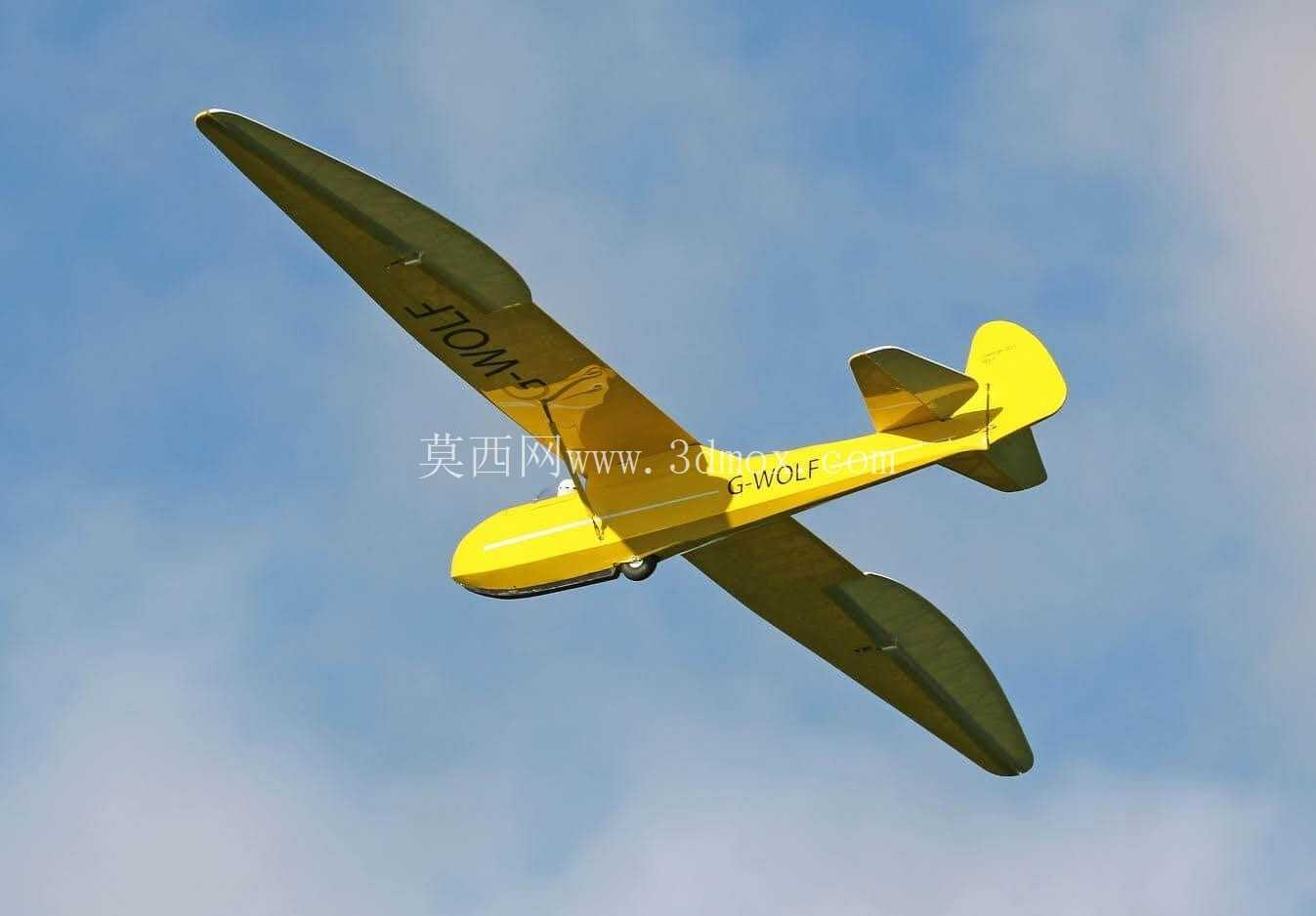

　　在轻型滑翔机、低速航模以及小型通用航空飞行器的设计环节中，翼型的选择直接决定了整机的升阻特性、低速操控稳定性以及失速边界表现，哥廷根535翼型作为经典的低速高升力翼型，长期被应用于翼展2米级以内的休闲滑翔机、电动遥控滑翔机以及入门级教学用固定翼飞行器设计中。这类翼型的核心应用场景集中在低雷诺数飞行区间，通常对应飞行速度在每小时30公里到80公里之间的低速飞行器，在这类飞行工况下，常规高速翼型容易出现附面层分离过早、升力系数不足的问题，而哥廷根535翼型通过相对较大的翼型厚度、平缓的上翼面曲率变化以及适度的下翼面弯度设计，能够在低雷诺数下维持稳定的附面层附着，有效降低低速飞行时的诱导阻力，同时保证足够的升力系数，让滑翔机在弱热气流环境下也能获得较好的滑翔比，减少动力消耗。

　　从实际功能特性来看，该翼型的失速特性非常温和，当飞行迎角逐渐增大到临界失速迎角时，升力不会出现陡降，而是呈现缓慢的衰减趋势，这一特性对于入门级航模操作者以及轻型载人滑翔机的飞行安全至关重要，能够给操作者留出足够的修正反应时间，避免飞行器突然进入失速尾旋状态。同时该翼型的力矩特性相对平缓，在常规飞行迎角范围内，俯仰力矩系数变化幅度较小，能够降低飞控系统或者手动操纵时的配平压力，减少舵面的频繁调整需求，提升长距离滑翔时的操纵稳定性。

　　在设计思路层面，该翼型的截面参数经过长期的风洞试验与实际飞行验证，弦长20厘米的标准截面下，翼型最大厚度位置位于弦长30%左右的区域，最大弯度位置靠近弦长前部，这种布局能够让翼型在小迎角下就获得较高的升力系数，同时保证翼梁的安装空间足够充裕——对于木质、泡沫以及复合材料制作的滑翔机机翼而言，翼梁通常布置在翼型最大厚度区域，足够的结构空间能够在不额外增加机翼重量的前提下，提升机翼的抗弯扭刚度，避免大过载飞行时机翼出现过度形变影响气动效率。该翼型的后缘段收敛平缓，能够减少尾迹涡流的强度，进一步降低飞行阻力，同时也方便副翼、襟翼等操纵面的安装，操纵面的铰链轴线可以布置在翼型后缘的合理位置，保证舵面偏转时的气动效率，不会因为舵面偏转导致翼型局部气流出现严重分离。

　　从安装边界来看，该翼型适配的机翼展弦比通常在8到15之间，安装时需要保证翼型的安装角与机身轴线保持2度到4度的差角，这个角度范围能够让飞行器在水平巡航状态下，机身保持接近水平的姿态，减少机身的寄生阻力。单段机翼的长度如果控制在1米以内，采用该翼型时不需要额外增加翼型的扭转角度，就可以保证翼尖失速晚于翼根失速，提升大迎角飞行时的副翼操纵效率；如果机翼长度超过1米，可以在翼尖段适度减小翼型的安装角，形成1度左右的洗流，进一步优化整机的失速特性。在结构安装层面，该翼型的前缘半径较大，能够承受一定的轻微碰撞冲击，对于日常起降过程中可能出现的擦碰、小幅度撞击有更好的耐受性，不容易出现前缘结构损坏，同时较大的前缘半径也方便安装航模的前缘配重，调整机翼的重心位置，避免机翼出现颤振问题。

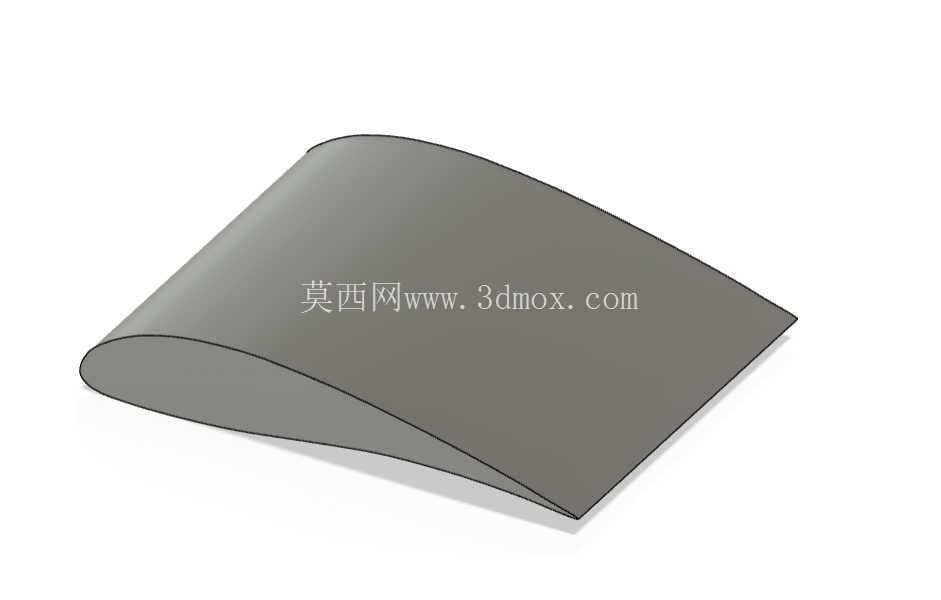

　　在实际的三维建模过程中，该翼型的截面坐标点需要严格按照气动外形数据拟合，保证翼型表面的曲率连续，不能出现局部的折线或者凹凸，否则会破坏翼面的附面层流动，导致实际飞行时的阻力增大、升力下降。建模时可以先导入翼型的截面坐标点，通过样条曲线拟合出光滑的翼型轮廓，再根据机翼的平面形状进行放样，同时需要预留出翼梁、舵机、接线等结构的安装空间，在翼型内部合理布置加强筋的位置，在保证结构强度的前提下尽可能减轻机翼重量。对于需要制作模具进行批量生产的复合材料机翼而言，该翼型的脱模难度较低，没有过小的倒扣结构，模具分模面可以沿着翼型的最大厚度线布置，方便脱模操作，也能够减少后期的翼面打磨工作量，提升生产效率。
