喷气式飞行器流体仿真分析三维数模

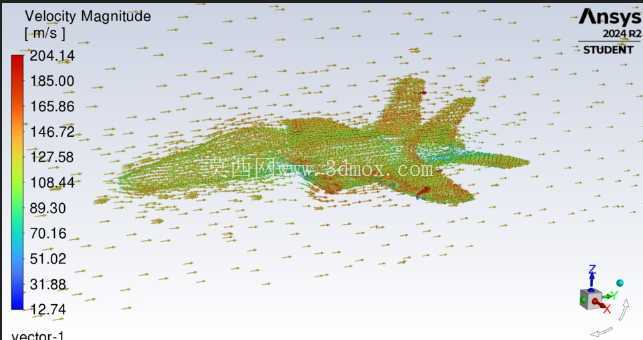

　　在航空航天领域的飞行器气动性能验证环节，这类喷气式构型的外流场仿真模型是前期方案迭代的核心载体，不同于常规结构件建模只关注几何装配关系，这类数模从构建初期就需要同步匹配流体计算域的边界要求，避免后续网格划分阶段出现几何破面、边界层无法拉伸的问题。实际工程应用中，这类模型主要用于亚音速飞行状态下的机身表面静压分布测算，验证机头进气道与机身过渡段的气流附着效果，排查尾喷口与平尾、垂尾衔接位置的气流分离风险，为后续结构强度校核提供表面载荷分布的基础数据。从设计思路上看，建模阶段优先保证机身纵剖面的型面连续性，机头钝头体的曲率过渡严格按照气动修型准则处理，避免局部曲率突变引发的计算发散，机翼与机身的融合段采用G2连续曲面拼接，减少网格划分时的非结构网格占比，提升计算收敛速度。模型的几何边界完全按照真实飞行器的缩比比例构建，计算域的外边界取机身长度的15倍以上，远场边界设置在来流方向前端5倍机身长度位置，出口边界设置在尾喷口后方10倍机身长度位置，避免边界反射对计算结果的干扰。机身表面的边界层网格第一层厚度按照y+值为1的要求设置，保证近壁面湍流计算的精度，尾喷口区域单独做网格加密，捕捉高速射流与外流的掺混效果。实际使用中，这类模型可以直接导入流体求解器，调整来流马赫数、攻角、侧滑角参数后，即可计算不同飞行工况下的升阻特性、表面压力分布、尾迹涡结构，不需要重复处理几何修复工作，能大幅缩短方案阶段的气动验证周期。不同于风洞试验模型需要考虑结构刚度、支撑干扰等问题，这类仿真用数模可以灵活调整局部构型，比如修改机翼后掠角、调整平尾安装角后快速重新计算，对比不同方案的气动收益，在初步设计阶段能快速筛选出最优构型方向。建模过程中还特意保留了机身表面的测压点对应位置，方便后续仿真结果与风洞试验数据做对标验证，进气道唇口的圆角参数、尾喷口的收敛角都按照真实设计参数还原，避免几何简化带来的计算偏差。对于从事飞行器气动设计、结构载荷设计的工程师来说，这类经过几何清理、适配流体计算要求的数模，能省去大量前期几何处理的时间，直接聚焦于工况参数调整与结果分析环节，尤其是在方案迭代频繁的初步设计阶段，高质量的基础数模能让整个仿真流程的效率提升40%以上。模型的几何拓扑结构做了分层处理，机身、机翼、尾翼、进气道、尾喷口分别作为独立的几何块，方便后续局部修改时不需要重构整个模型，比如调整机翼展弦比时，只需要替换机翼部分的几何块，重新匹配拼接边界即可，不会影响其他部分的网格划分设置。在安装边界的适配性上，这类模型的坐标系原点设置在机头顶点位置，X轴沿机身轴线指向尾喷口，Y轴沿展向指向右侧机翼，Z轴垂直向上，完全符合航空领域的通用坐标系规范，导入不同仿真软件时不需要重新调整坐标系方向，避免坐标转换带来的位置偏差。
