笔式绘图仪步进电机配套中间安装支架

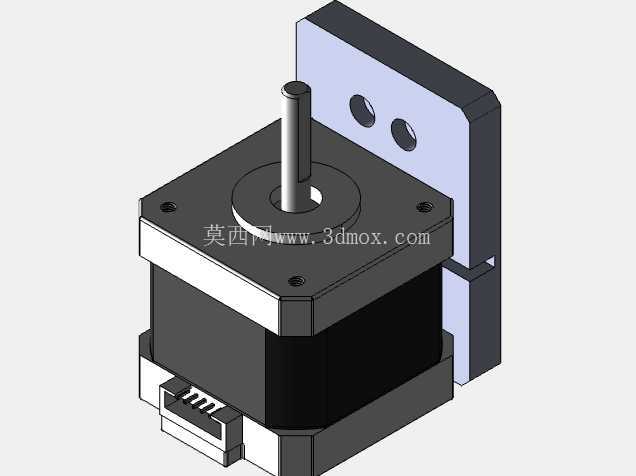

　　在桌面级笔式绘图仪的整机结构搭建中，电机安装的定位精度直接决定了走笔轨迹的重复定位误差，这款配套步进电机的中间支架，正是为解决传动单元与设备机架的刚性衔接问题设计的构件。日常做小型数控绘图设备改装、桌面级绘图机结构迭代时，经常会遇到标准42系列步进电机直接固定在型材机架上，输出轴与同步带轮同轴度偏差、电机运行共振传导到绘图平台导致笔迹抖线的问题，这款支架的结构设计就是针对这类现场问题做的优化。从实际装配逻辑来看，支架的L型折弯结构把安装面拆成了两个垂直的基准面，一侧的平面贴合步进电机的后端安装端面，两个定位孔的孔位完全匹配42步进电机的标准安装孔距，装配时不需要额外做孔位扩孔或者转接垫片，电机输出轴从支架的中心避让孔穿出后，能直接和同步带轮、传动齿轮做同轴装配，不会出现轴系偏磨的问题。另一侧的垂直安装面预留了两个沉头固定孔，用来把整个电机组件固定在绘图仪的移动横梁或者侧立机架上，沉孔的深度刚好能容纳内六角螺丝的头部，装配后螺丝端面不会突出安装面，避免和移动过程中的同步带、笔架滑块产生运动干涉。做结构设计的时候，特意把支架和电机接触的安装面做了0.2mm的平面度公差控制，要知道步进电机运行时的振动如果因为安装面贴合不实，会把振动放大后传递到笔架端，直接导致绘制长直线的时候出现波浪形抖纹，这个平面度要求能保证电机端面和支架完全贴合，加上支架本身的壁厚做了加强处理，不会因为电机长期启停的冲击力出现安装面变形。从安装边界来看，支架的整体外轮廓尺寸完全适配42步进电机的外形，安装后不会超出电机的外轮廓范围，在笔式绘图仪的狭小安装空间里，不会和旁边的走线槽、原点触发传感器、笔架升降机构产生位置冲突，尤其是在做X轴传动端的电机布置时，支架的垂直安装面可以直接贴在铝型材横梁的端面上，不需要额外设计转接角件，能压缩整个传动单元的横向占用空间，给绘图幅面留出更多有效行程。实际使用场景里，这款支架除了适配常规的笔式绘图仪，也可以用在小型桌面数控雕刻机、激光雕刻机的42步进电机固定场景，只要是采用侧装式电机布置、需要把电机输出轴方向和安装面垂直的传动结构，都能通过这个支架实现刚性固定。支架的避让槽设计也考虑了电机接线端的走线空间，电机的引出线可以从支架和电机壳体之间的空隙直接引出，不会被支架压住线材导致绝缘层破损，装配的时候不需要特意调整线材的走向，能减少现场装配的走线工作量。从受力角度分析，步进电机在快速启停、反向换向的时候会产生一定的倾覆力矩，尤其是带动同步带做高速往复运动时，皮带的张紧力会对电机轴产生径向拉力，这款支架的L型结构刚好能把这个径向拉力传递到整个机架上，避免电机的安装螺丝长期受径向剪切力出现松动，很多简易绘图仪直接用螺丝把电机固定在塑料面板上，用久了就会出现螺丝孔滑牙、电机移位导致传动丢步的问题，用这种金属支架做过渡衔接，能把受力分散到更大的安装接触面上，大幅提升长期运行的结构稳定性。设计的时候也考虑了装配的工艺性，支架的所有棱边都做了倒角处理，不会在装配的时候划伤操作人员的手，也不会刮破电机的线材绝缘层，固定孔的位置公差控制在±0.05mm以内，装配时不需要反复调整电机的位置就能保证带轮和同步带的平行度，减少现场装配的调试时间。在做三维建模的时候，支架的每个安装孔位都和标准42步进电机的模型做了装配干涉检查，确保虚拟装配时没有过盈或者间隙过大的问题，安装面的贴合情况也做了剖面检查，保证实际加工出来的零件能直接装配，不需要二次修配。
