单联红色七段数码显示管结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790947
  • 单联红色七段数码显示管结构设计

  做电子设备结构设计的工程师大多接触过这类直插式七段显示器件,小到温控器面板、计数器表头,大到工业控制柜的状态显示单元、小型检测设备的数值输出模块,都能见到它的身影。不同于贴片封装的微型显示件,这款带定位凸台的直插结构,在手工焊接场景、小批量设备试制阶段的适配性更强,引脚的刚性足够支撑手工插装时的对位调整,不会像细引脚贴片件那样稍不注意就出现弯折偏移。

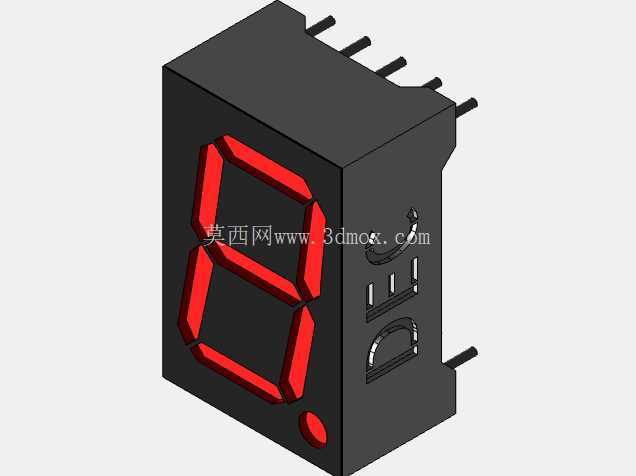

  从结构设计逻辑来看,这款显示件的外壳采用黑色阻光工程塑料注塑成型,外壳内壁做了细微的磨砂阻光处理,每一段发光段之间都有独立的遮光隔腔,避免相邻段点亮时出现光线串扰,保证显示数字的边缘锐利清晰,哪怕是在环境光线较强的车间现场,也能快速识别显示数值。正面的发光段采用倾斜段边设计,每一段的发光面都做了微凸的散光处理,既保证正面观察时的亮度均匀,也兼顾了左右侧15度左右视角内的识别度,不会因为操作人员站位偏移就出现显示缺段的视觉误差。右下角的小数点独立成腔,和数字段的遮光结构完全分隔,单独引出引脚控制,可根据显示需求点亮作为小数位标识或者状态提示点。

  安装边界上,这款器件采用标准0.5英寸单联数码管的安装尺寸,本体宽度、高度、厚度都适配常规的面板开孔尺寸,背部伸出的五根直插引脚采用标准2.54mm间距排布,可直接适配通用万用板、定制PCB的焊盘孔位,不需要额外做引脚整形。本体侧面设计的两个半圆形定位卡扣,在插入面板开孔时能起到卡紧定位的作用,不需要额外打胶固定就能避免器件在面板内前后窜动,同时也能在后期维护时方便从面板正面顶出拆卸,不会因为长期使用后胶水老化导致拆卸困难。引脚伸出本体的长度预留了足够的焊接余量,穿过PCB后露出的长度刚好满足波峰焊或者手工焊的吃锡要求,不需要二次剪脚就能保证焊接可靠性,同时引脚根部做了加厚处理,避免插装时受力导致根部断裂,影响内部发光芯片的连接。

  实际选型适配时,需要注意这款器件的发光段为红色发光,波长适配常规的驱动电路输出,共阴或者共阳的引脚定义在结构上预留了足够的标识空间,外壳侧面的模刻标识区可清晰标注引脚定义,方便生产焊接时的对位检查,不会出现引脚焊反导致显示段错乱的问题。外壳的耐温范围适配常规波峰焊的温度曲线,过炉时不会出现外壳变形、遮光隔腔融化移位的问题,能满足批量生产的工艺要求。不同于多联并排的数码管,这款单联结构可根据显示位数需求灵活组合,在做1位、2位甚至多位显示面板时,可根据PCB布局灵活调整安装间距,不需要受固定联排间距的限制,适配更多非标设备的面板布局需求。

  在做结构建模时,需要重点还原外壳的遮光隔腔结构、引脚的排布位置、侧面定位卡扣的尺寸公差,这些细节直接影响后续PCB设计、面板开孔的适配精度,如果建模时忽略了卡扣的凸起尺寸,就会导致面板开孔过小无法装入,或是开孔过大出现松动歪斜;如果引脚间距的建模尺寸出现偏差,就会导致插装时引脚无法对准焊盘,强行插装会造成引脚弯折甚至内部芯片引线断裂。另外发光段的表面弧度也需要准确还原,在做设备外观渲染时才能真实模拟实际点亮后的显示效果,方便前期做面板布局的视觉效果验证,避免开模或者打样后才发现显示位置不合理、视角不佳的问题。
