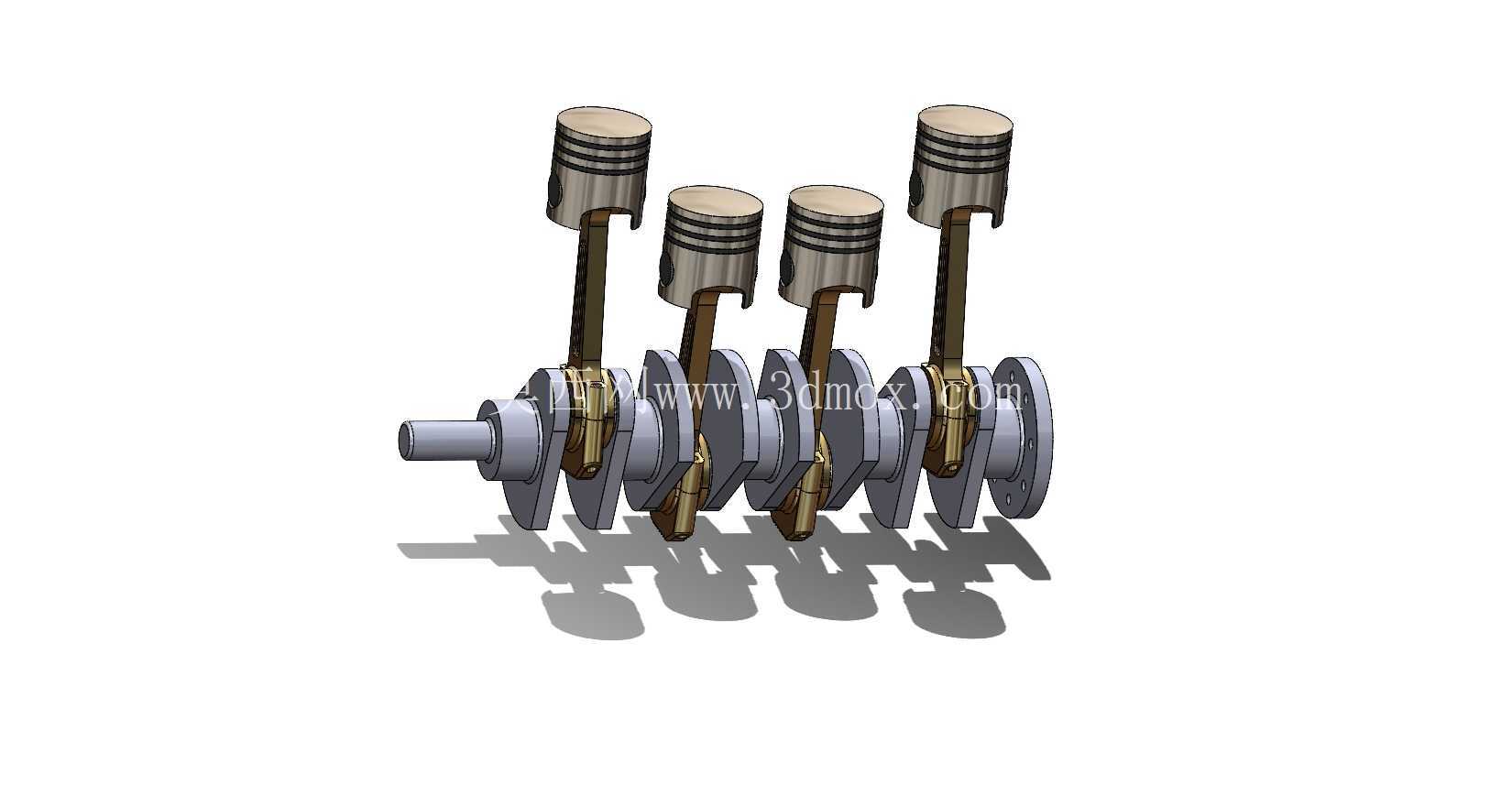

四缸活塞式燃气发动机曲柄连杆机构

　　在中小功率燃气动力装备的配套场景中，四缸活塞式燃气发动机的曲柄连杆机构是实现热能向机械能转换的核心执行单元，这套结构的设计合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。从实际应用场景来看，这类结构广泛适配固定式燃气发电机组、小型农用燃气动力机械、分布式能源站配套动力等场景，可适配天然气、生物质燃气、液化石油气等多种可燃气体燃料，在油气田周边、农村沼气能源利用、工业园区分布式供能等场景中，这类动力单元凭借燃料适配性强、排放可控的特点，有着不可替代的应用价值。

　　这套结构的核心功能是完成活塞往复直线运动与曲轴旋转运动的转换，四个活塞按照预设的点火间隔顺序做功，通过各自连接的连杆将燃烧做功产生的推力传递到曲轴的曲柄销位置，驱动曲轴持续旋转输出扭矩。设计过程中首先要考虑的是动平衡调校，四个曲柄销的相位角按照均匀做功的原则排布，相邻做功气缸的曲柄夹角匹配四冲程发动机的做功顺序，确保曲轴旋转过程中往复惯性力与旋转惯性力尽可能相互抵消，减少整机运转过程中的振动传递，降低配套设备的减振设计难度。

　　从结构组成来看，每个活塞单元都包含活塞本体、活塞环组、活塞销三个核心部分，活塞环组包含气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免做功过程中的燃气泄漏，油环则负责刮除气缸壁面多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，工作过程中可在活塞销座与连杆小头衬套之间自由转动，让磨损均匀分布在接触表面，延长部件使用寿命。连杆部分采用工字形截面结构，在保证足够结构强度与刚度的前提下，尽可能降低往复运动部件的质量，减少高速运转过程中的惯性力载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销连接，轴瓦表面的减磨合金层可有效降低运转过程中的摩擦损耗。

　　曲轴部分采用整体式锻造结构，四个主轴颈用于支撑曲轴在缸体上的安装，四个曲柄销分别对应连接四个连杆，曲轴前端预留有驱动配气机构、冷却水泵、机油泵的动力输出接口，后端则预留飞轮安装法兰与动力输出端，用于连接负载设备。设计过程中对曲轴的油道布局做了针对性优化，压力润滑油通过主轴颈内部的斜向油道直接输送到曲柄销位置，对连杆大头轴瓦进行持续润滑与冷却，避免高负荷运转下出现轴瓦烧蚀的故障。

　　从安装边界来看，这套曲柄连杆机构的轴向安装尺寸匹配常规四缸发动机的缸体中心距要求，曲轴主轴颈的直径与安装同轴度公差符合通用中小排量燃气发动机的安装规范，活塞的行程与缸径参数匹配0.8-1.2L排量区间的动力输出需求，活塞在上止点位置时的顶面高度可适配不同压缩比的燃烧室设计，方便根据燃料特性调整压缩比参数，适配不同热值的燃气燃料。在实际装配过程中，需要严格控制连杆大头的侧隙、活塞与气缸壁的配合间隙、曲轴的轴向窜动量等装配公差，确保各运动部件在热态工况下仍有合理的膨胀间隙，避免出现卡滞、拉缸等故障。

　　在结构细节设计上，活塞顶面采用了适配燃气燃烧的浅盆形燃烧室结构，可引导燃气混合气形成合理的涡流，提升燃烧效率，活塞裙部做了型线优化，在热态工况下裙部呈现理想的圆柱形贴合面，减少活塞换向过程中的敲击噪声。曲轴的平衡块与曲柄采用一体化设计，平衡块的质量经过精确计算，可抵消大部分旋转惯性力与一阶往复惯性力，让整机在额定转速下的振动幅度控制在合理范围内。连杆螺栓采用高强度合金钢材质，预紧力按照设计要求严格控制，避免运转过程中出现连杆螺栓断裂的恶性故障。
