V型六缸汽车发动机总成结构设计

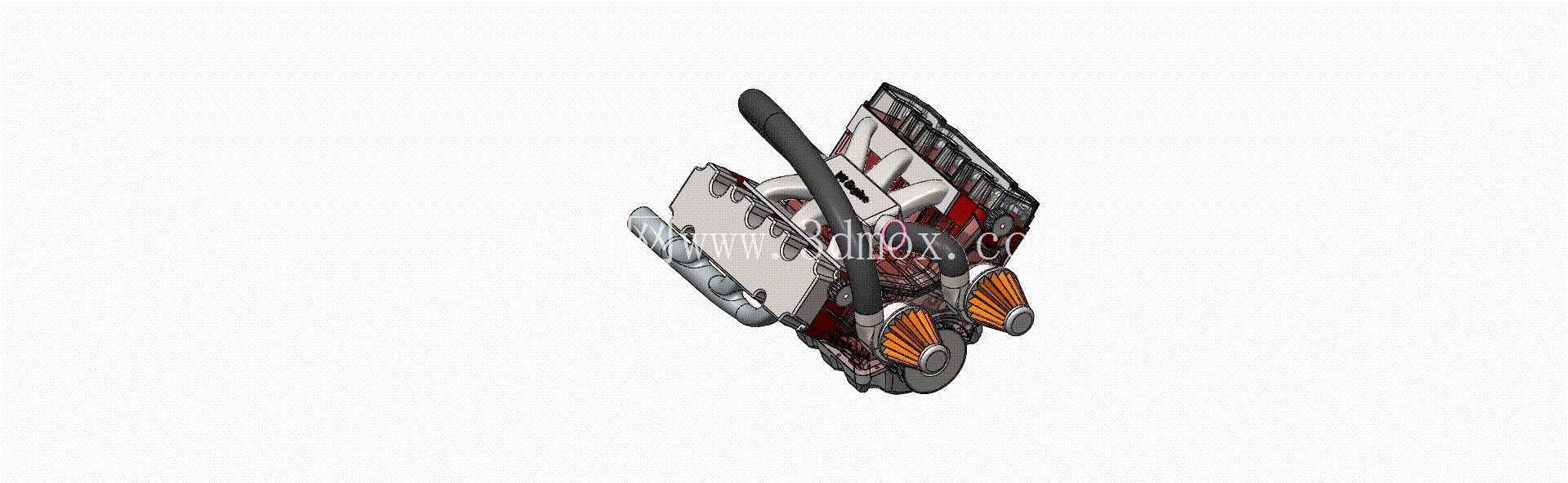

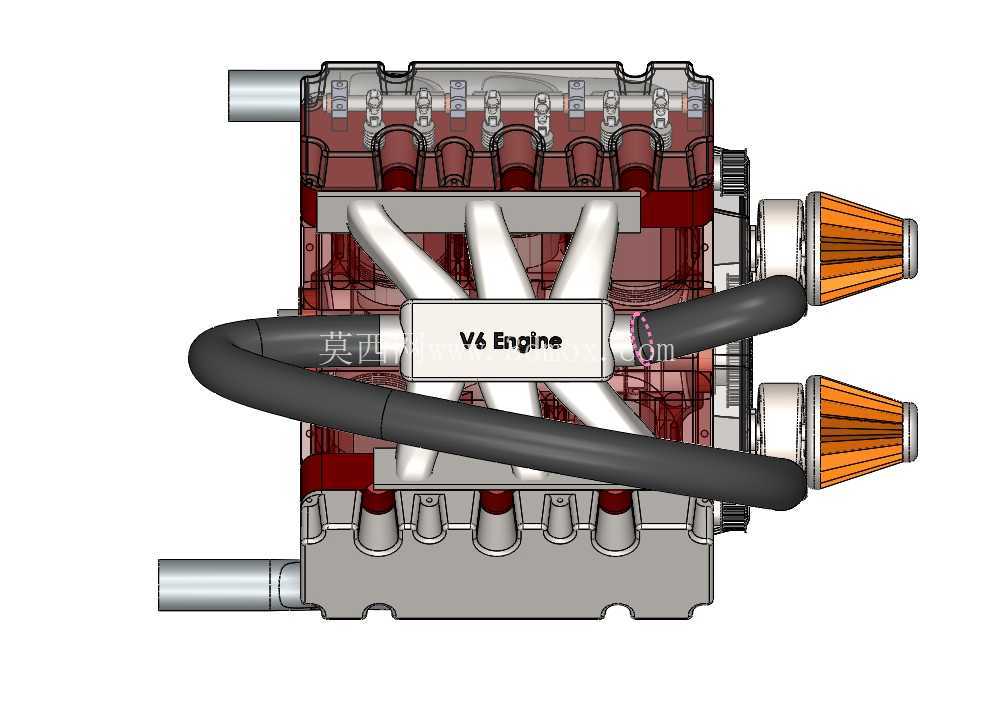

　　这套V型六缸内燃机三维结构，面向乘用车动力舱前置布局场景搭建，完整还原了V6机型从缸体、缸盖、活塞连杆到进气滤清、排气歧管的全部核心装配关系，可直接用于动力总成匹配校核、教学演示以及改装方案前期推演。

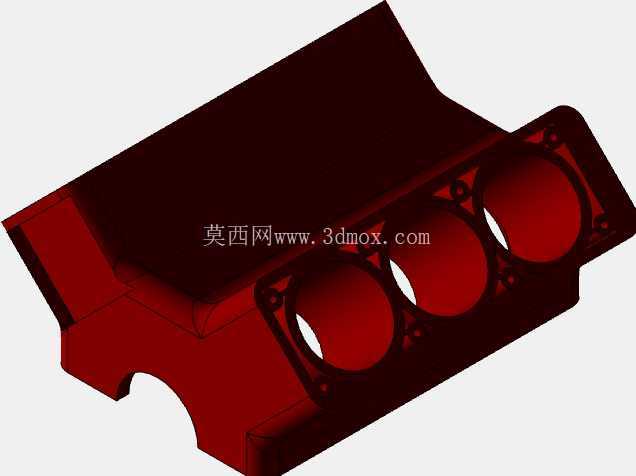

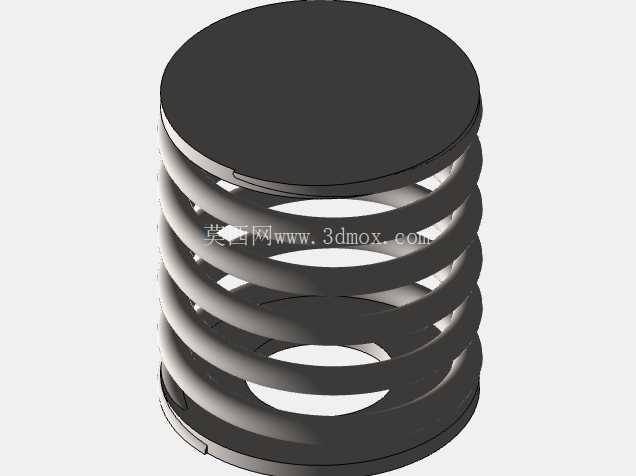

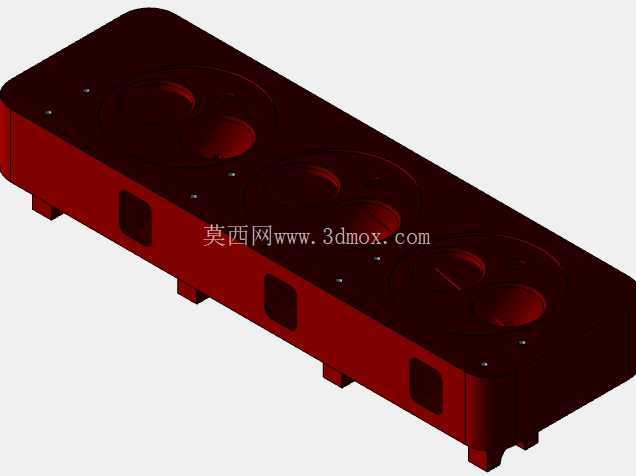

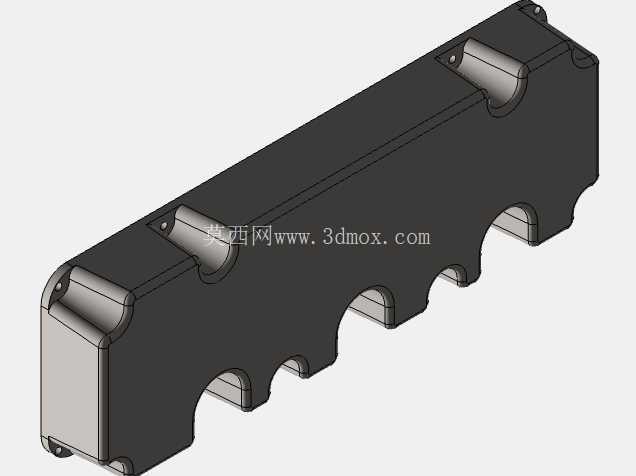

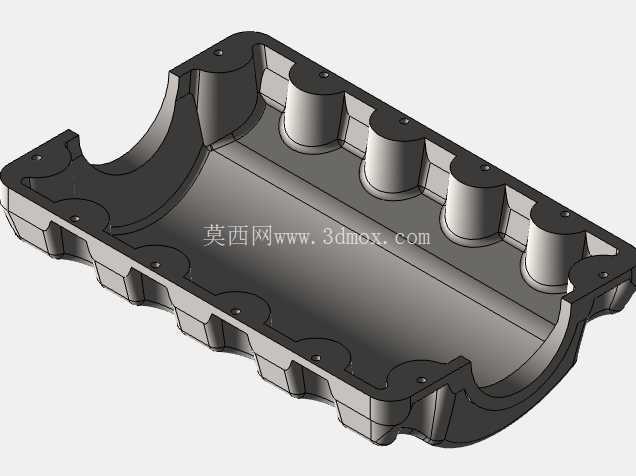

　　从整机布置逻辑来看，六只气缸分成两列呈V形夹角排布，相比直列六缸结构，整机轴向长度大幅压缩，曲轴跨度更短，运转时一阶、二阶振动得到天然抵消，这也是中高端乘用车、轻型商用车偏爱V6布局的核心原因。建模时两列缸体共用下部曲轴箱腔体，缸体侧壁预留了机油道、冷却水道的贯通接口，缸盖上方的气门室罩做了半透明可视化处理，能够直接观察到顶置凸轮轴、气门弹簧与摇臂的排布位置，方便结构评审时快速核对配气机构的运动空间。

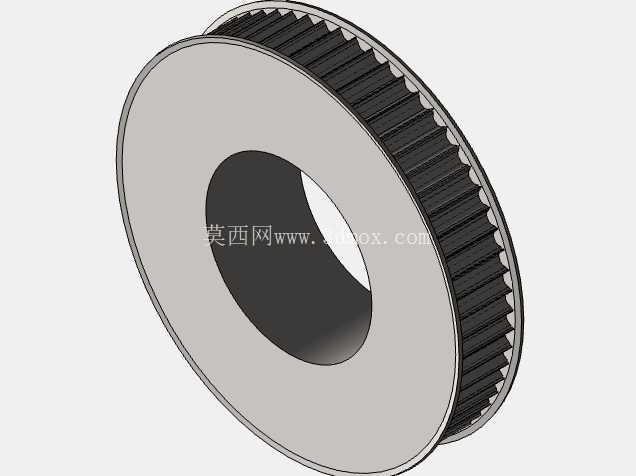

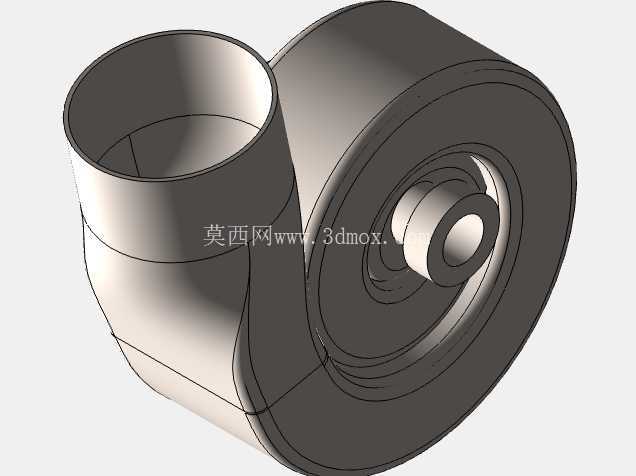

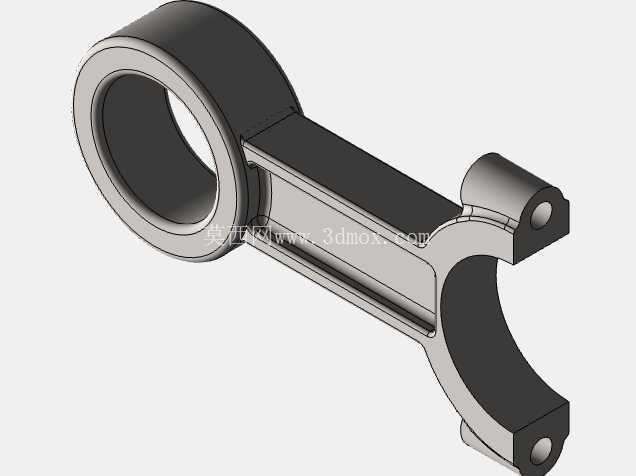

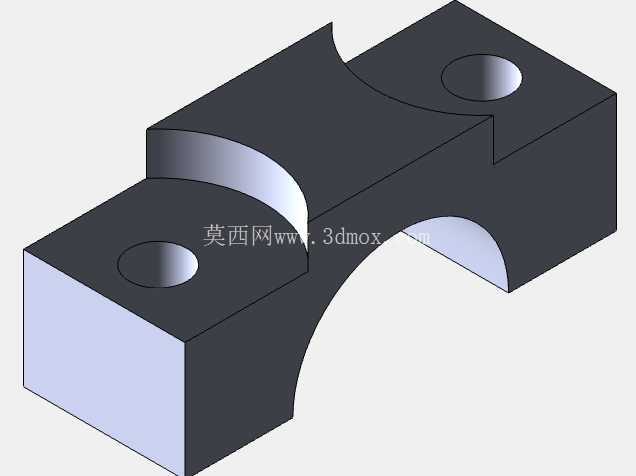

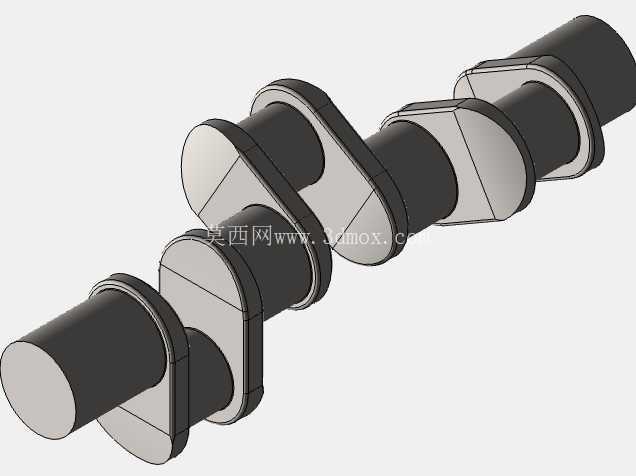

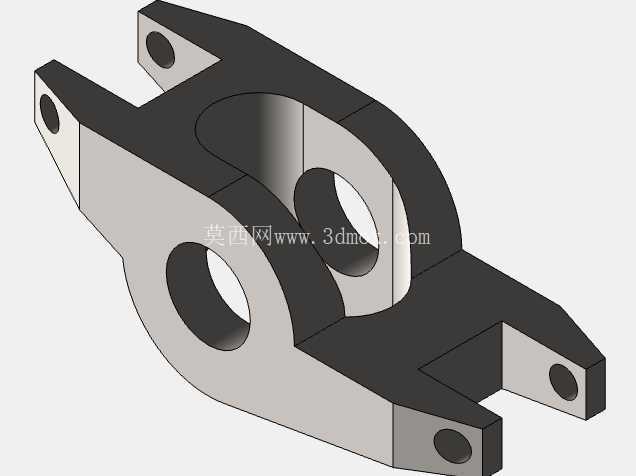

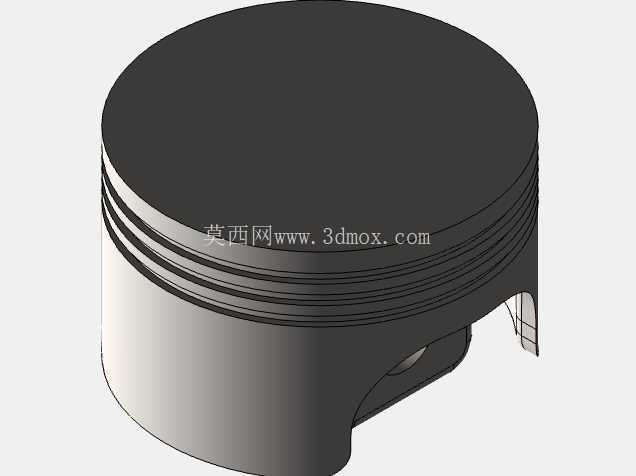

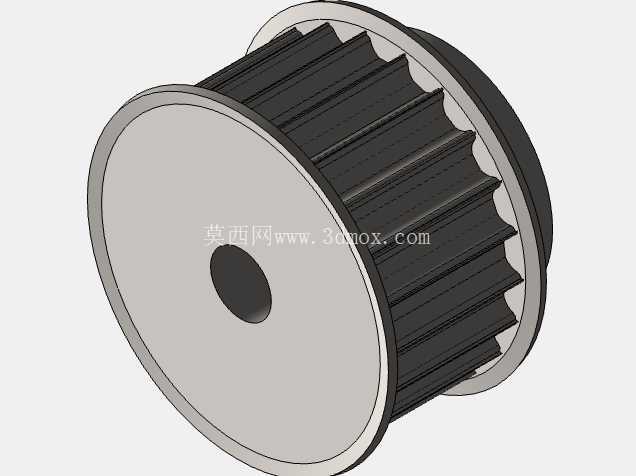

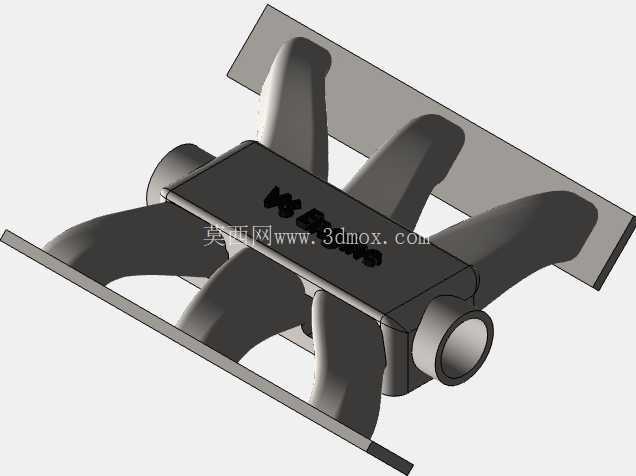

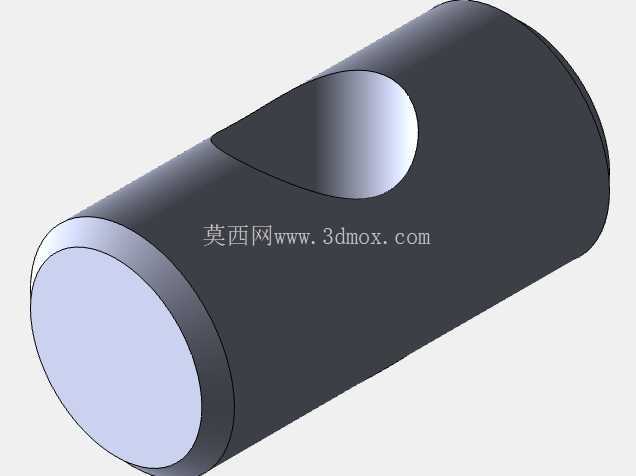

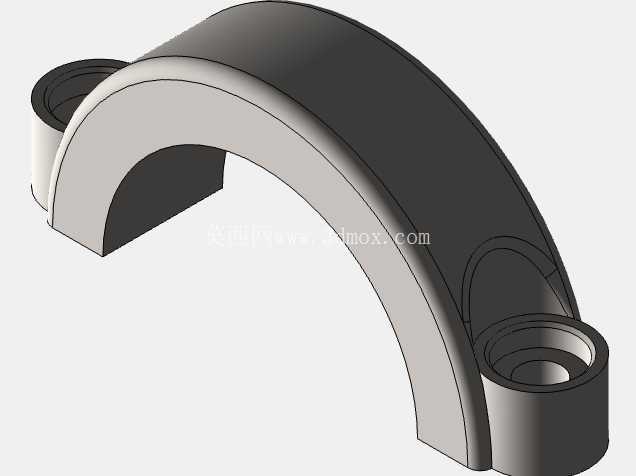

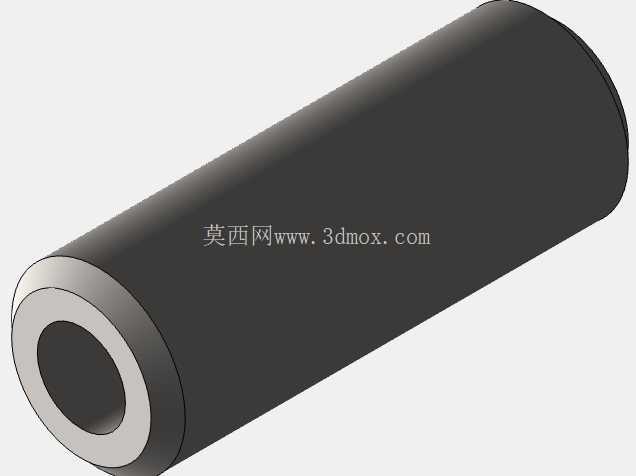

　　曲柄连杆部分按照实际做功顺序完成装配，六只活塞分别通过连杆轴颈连接到整体式曲轴上，曲轴两端预留了前端皮带轮、后端飞轮的安装法兰，前端输出位可挂载水泵、发电机、空调压缩机等附件轮系，后端则对接变速器液力变矩器或者离合器总成。做整车匹配时，工程师可以直接调取该模型核对动力舱Z向高度：V型布局的缸体顶部高度明显低于同排量直列机型，能够给引擎盖造型留出更多下压空间，同时两列缸盖之间的谷区可以布置进气歧管、点火线圈线束，舱内空间利用率更高。

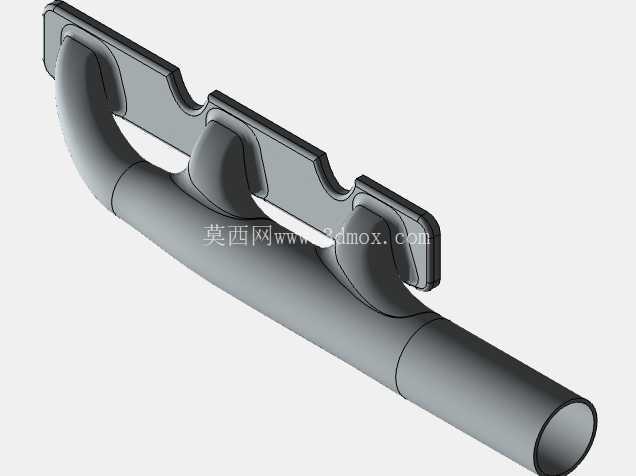

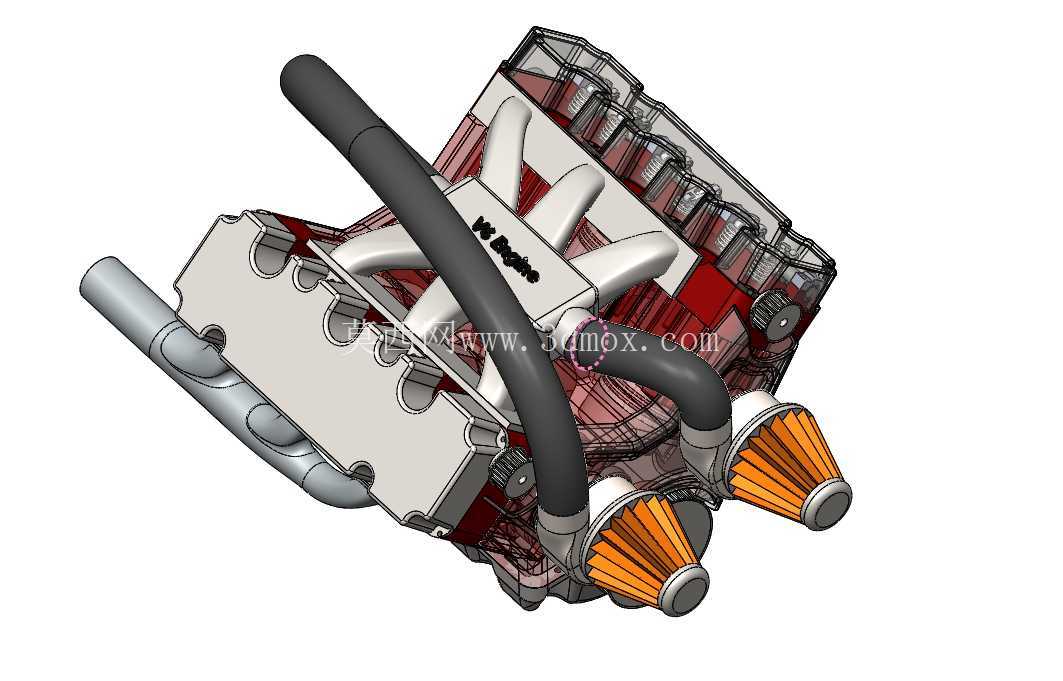

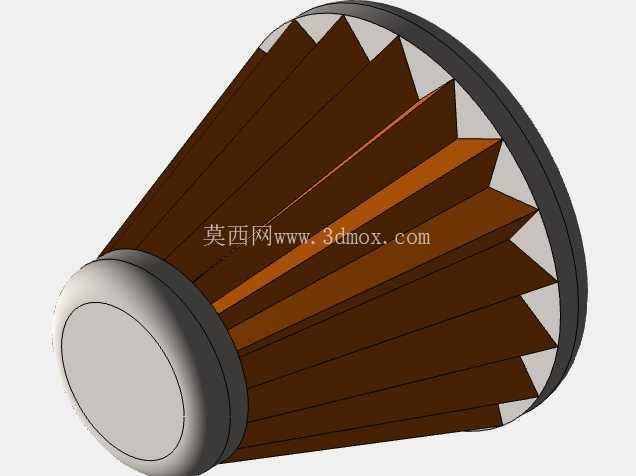

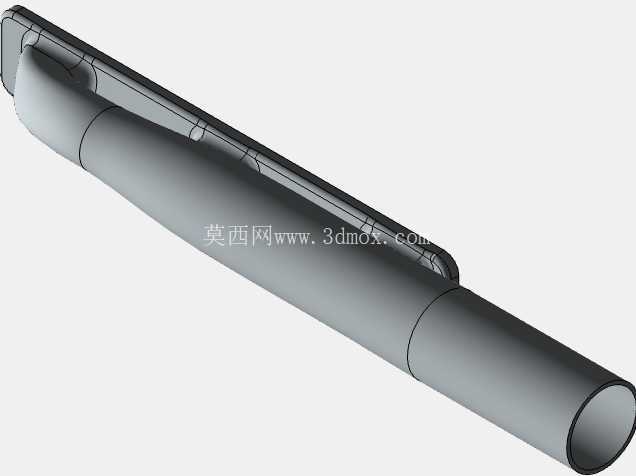

　　进气系统在模型里做了独立的外露设计，两只锥形高流量空气滤清器分别通过大曲率橡胶进气软管连接到两列缸体的进气侧，软管走向避开了缸盖高温排气区域，弯折半径满足进气阻力设计要求，不会出现急弯导致的充气效率下降。排气歧管贴合缸体侧面排布，接口法兰与缸盖排气道一一对位，周边预留了隔热罩的安装间隙，避免高温辐射影响周边线束与橡胶管路。

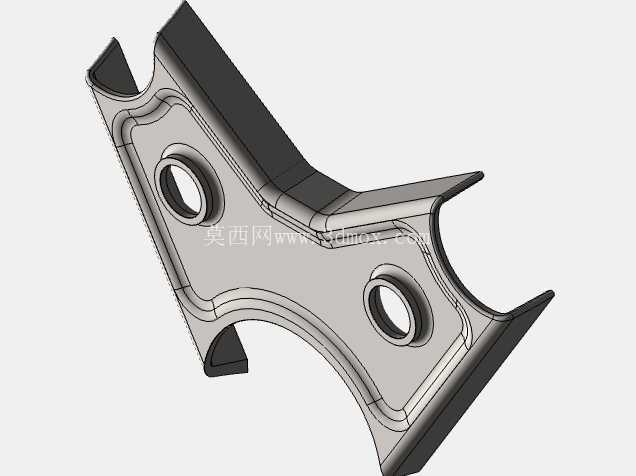

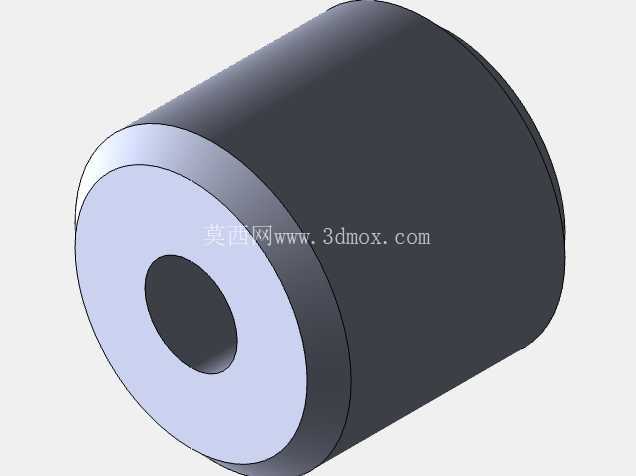

　　安装边界层面，整机下部预留了三个发动机悬置的安装支点，分别位于缸体前端两侧与变速箱连接壳体下端，支点位置经过重心校核，能够承载整机运转时的倾覆力矩；油底壳轮廓做了收窄处理，避免与副车架、转向拉杆发生运动干涉。整机外围的附件轮廓全部按照实机比例搭建，在做整车总布置时，可以直接导入模型核对动力舱与纵梁、防火墙、散热器框架的安全间隙，不需要再额外简化占位几何体。

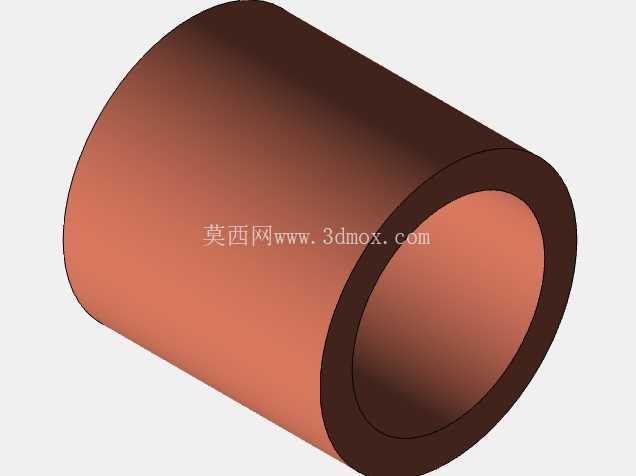

　　从功能特性角度，该结构完整体现了四冲程V6发动机的工作逻辑：曲轴每旋转两圈，六只气缸按照预设点火顺序交替完成进气、压缩、做功、排气行程，V型夹角让相邻做功气缸的曲轴转角间隔更均匀，动力输出平顺性优于四缸机型，同时整机重量比同功率V8机型更轻，燃油经济性表现更均衡。建模过程中所有配合面都保留了工程间隙，活塞与缸壁、轴颈与轴瓦、气门与导管之间的装配公差符合内燃机设计规范，既可以用于拆解动画制作，也能够作为有限元分析、运动学仿真的基础数模，帮助结构设计师快速完成动力系统的方案迭代与干涉检查。
