带旋转底座的智能家庭助理设备设计

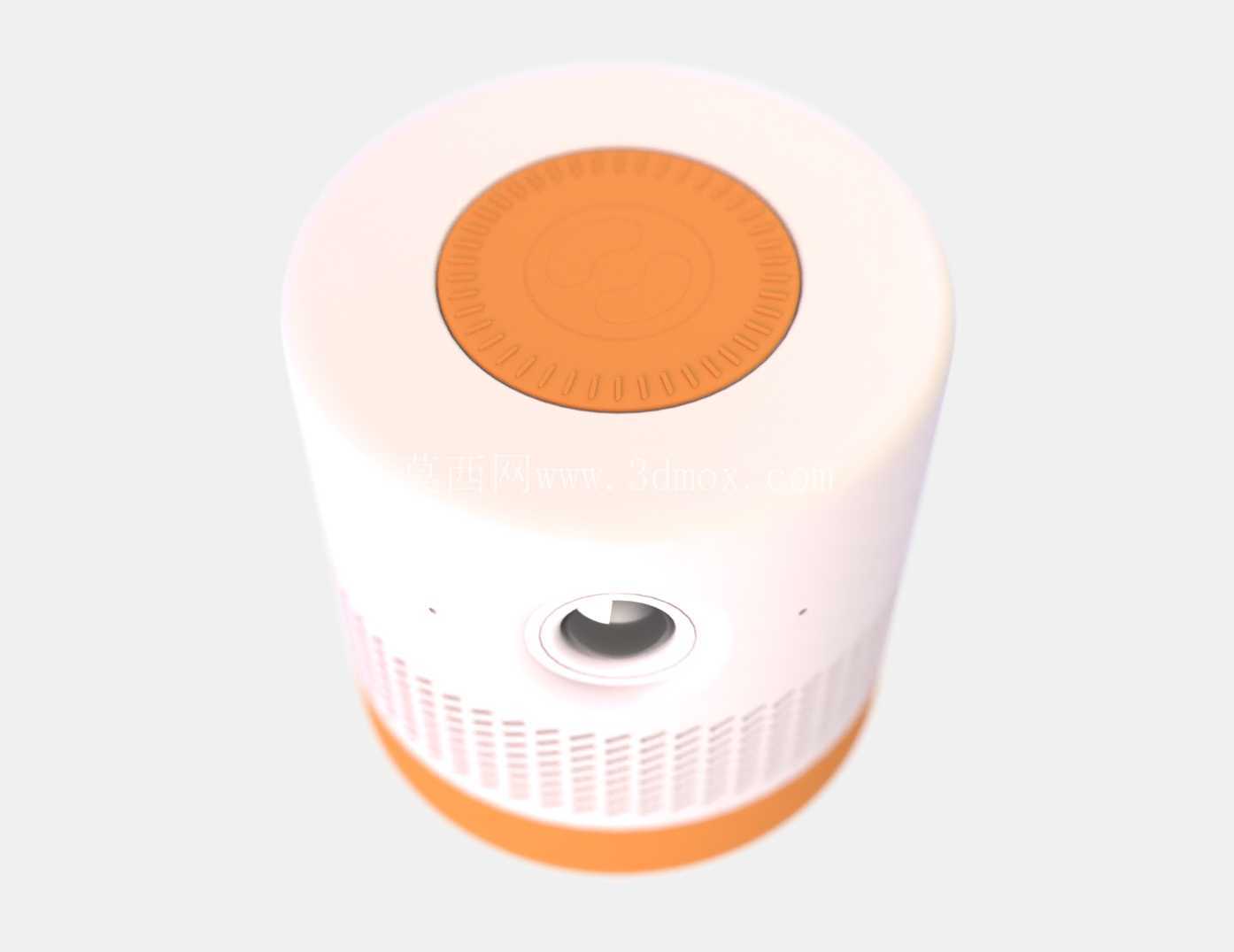

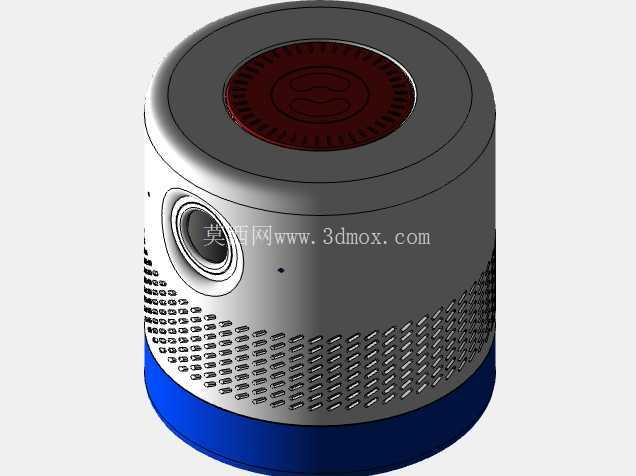

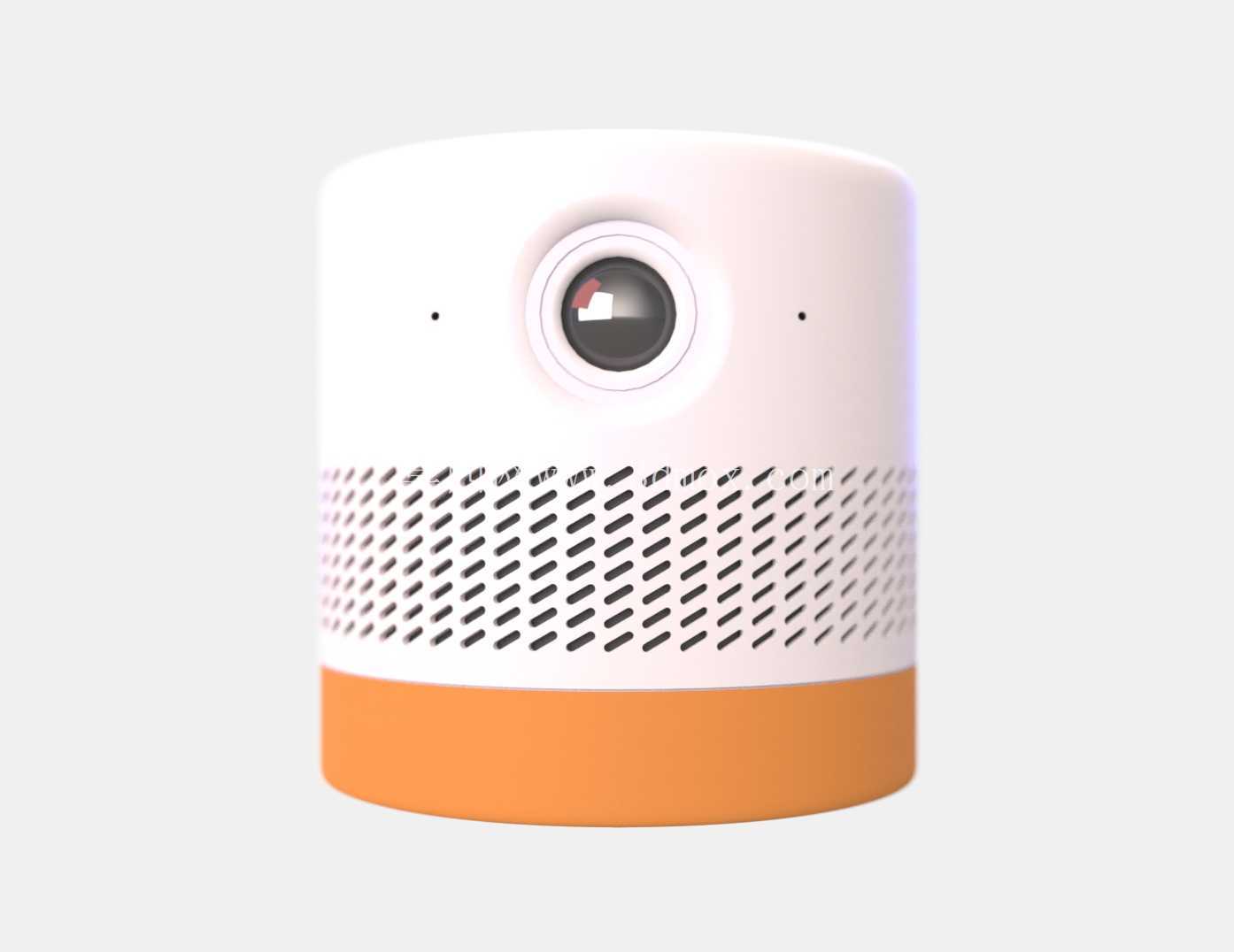

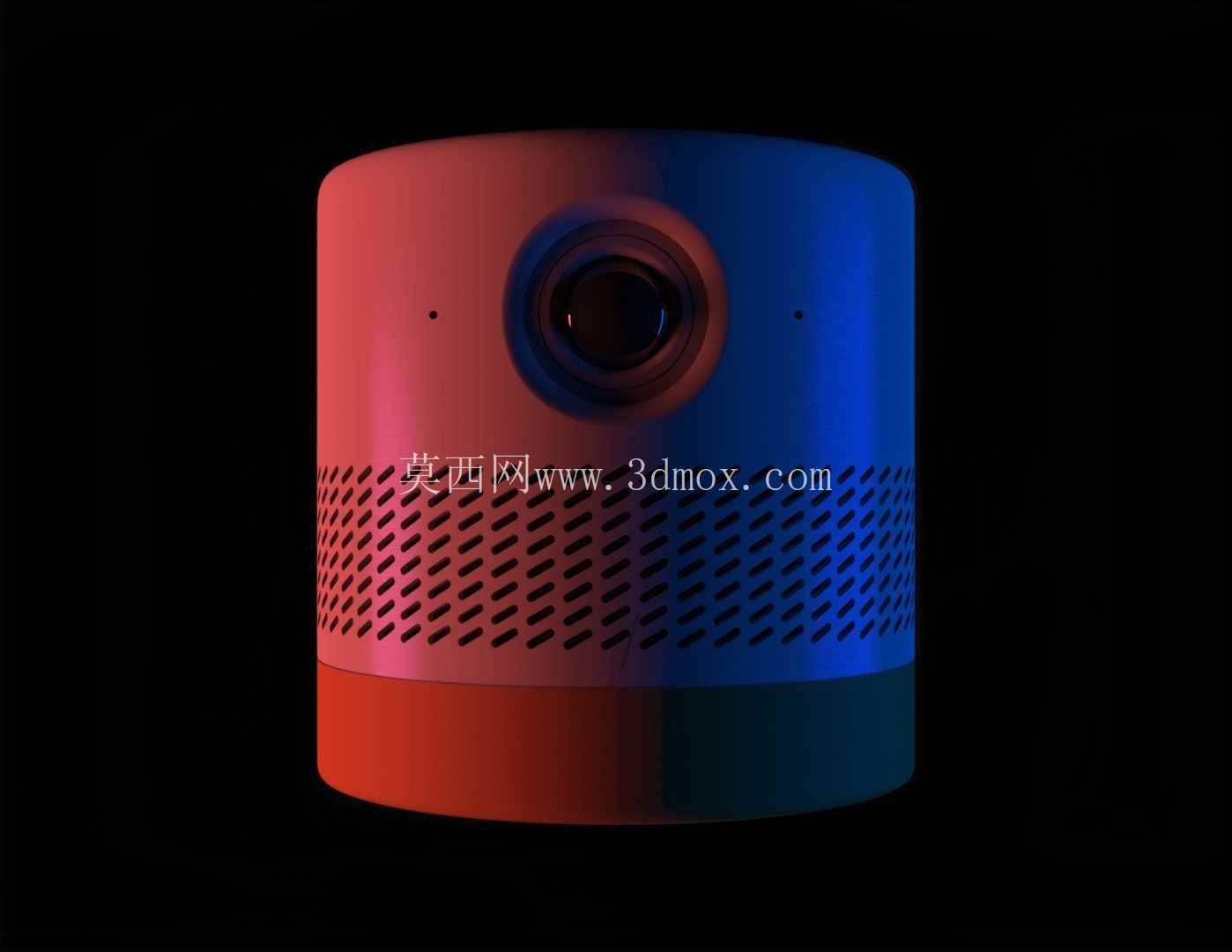

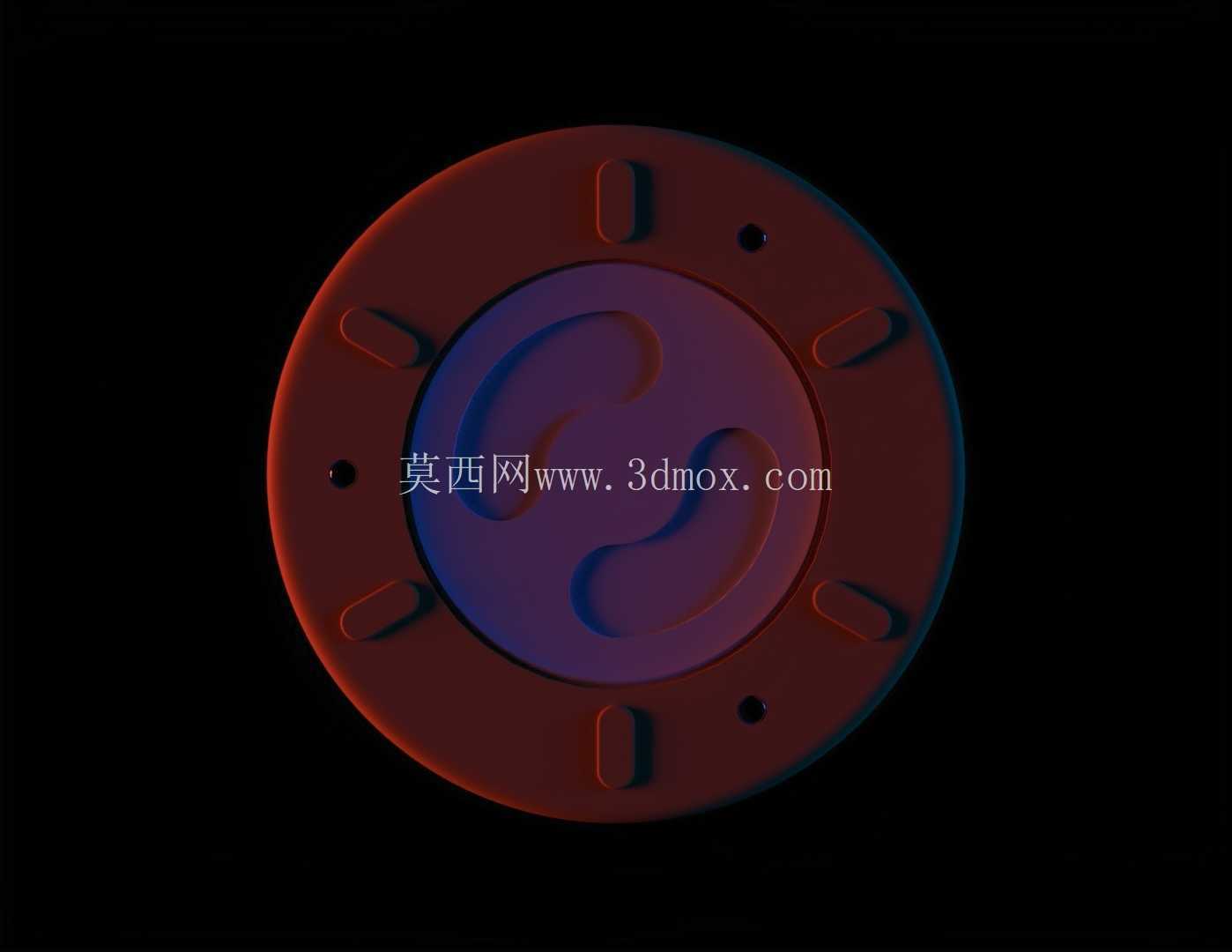

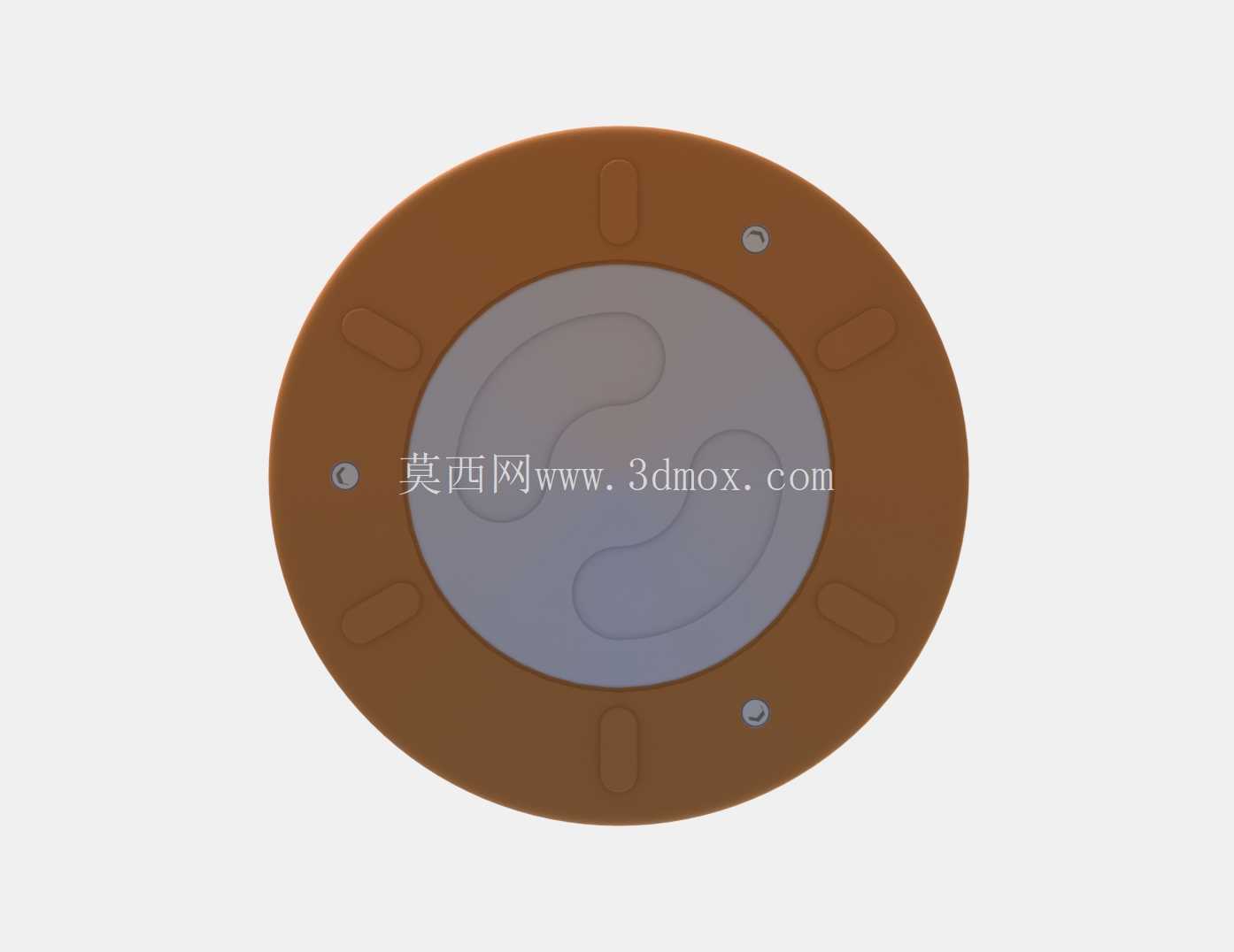

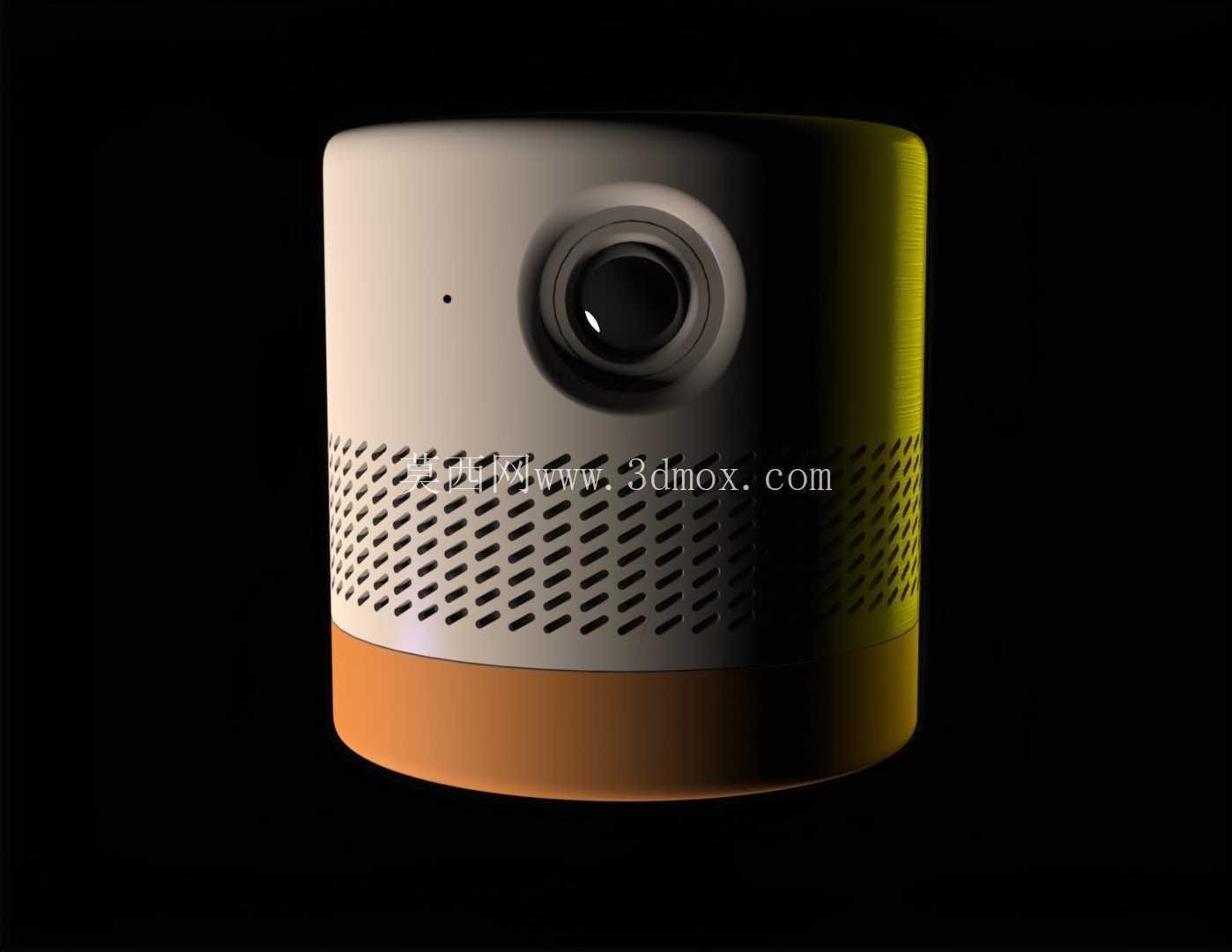

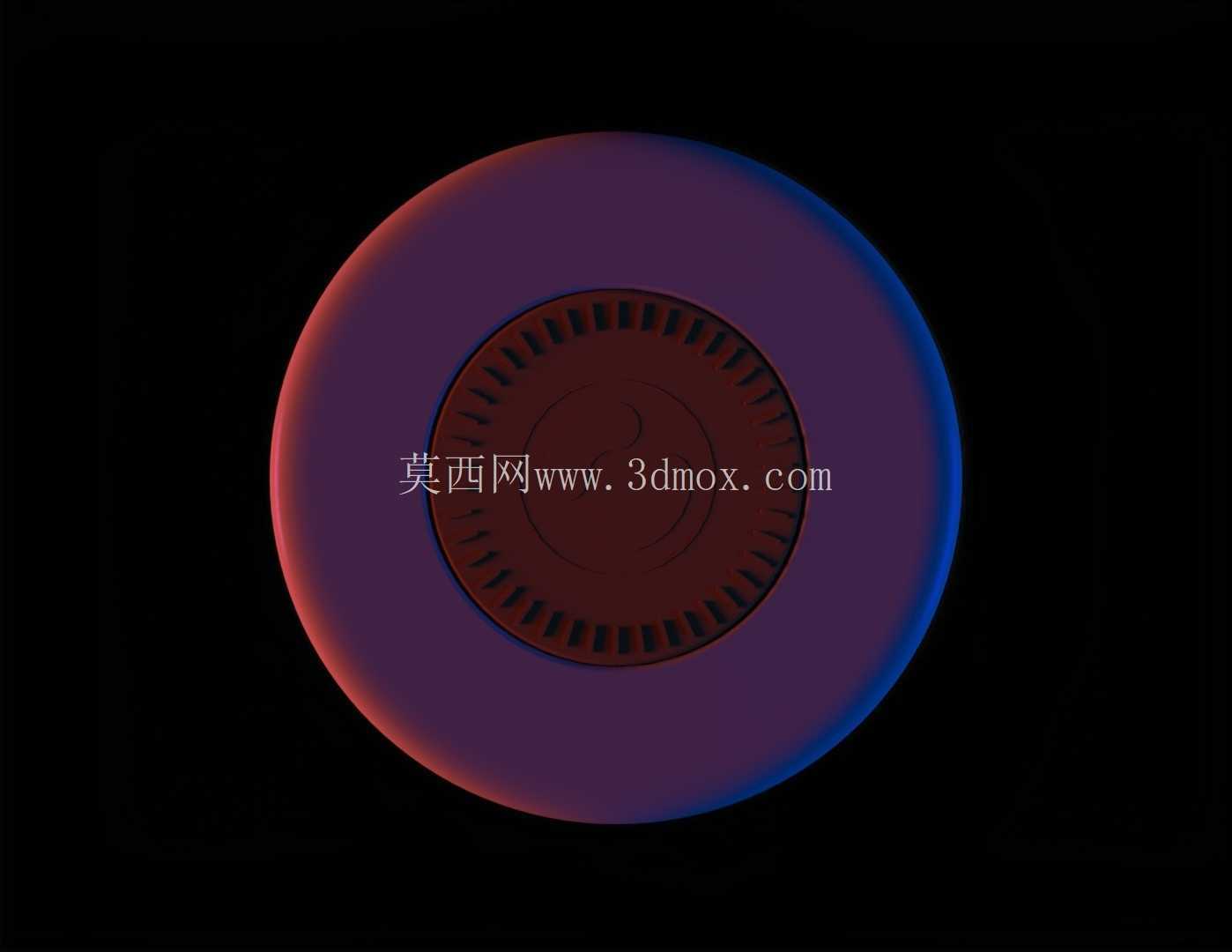

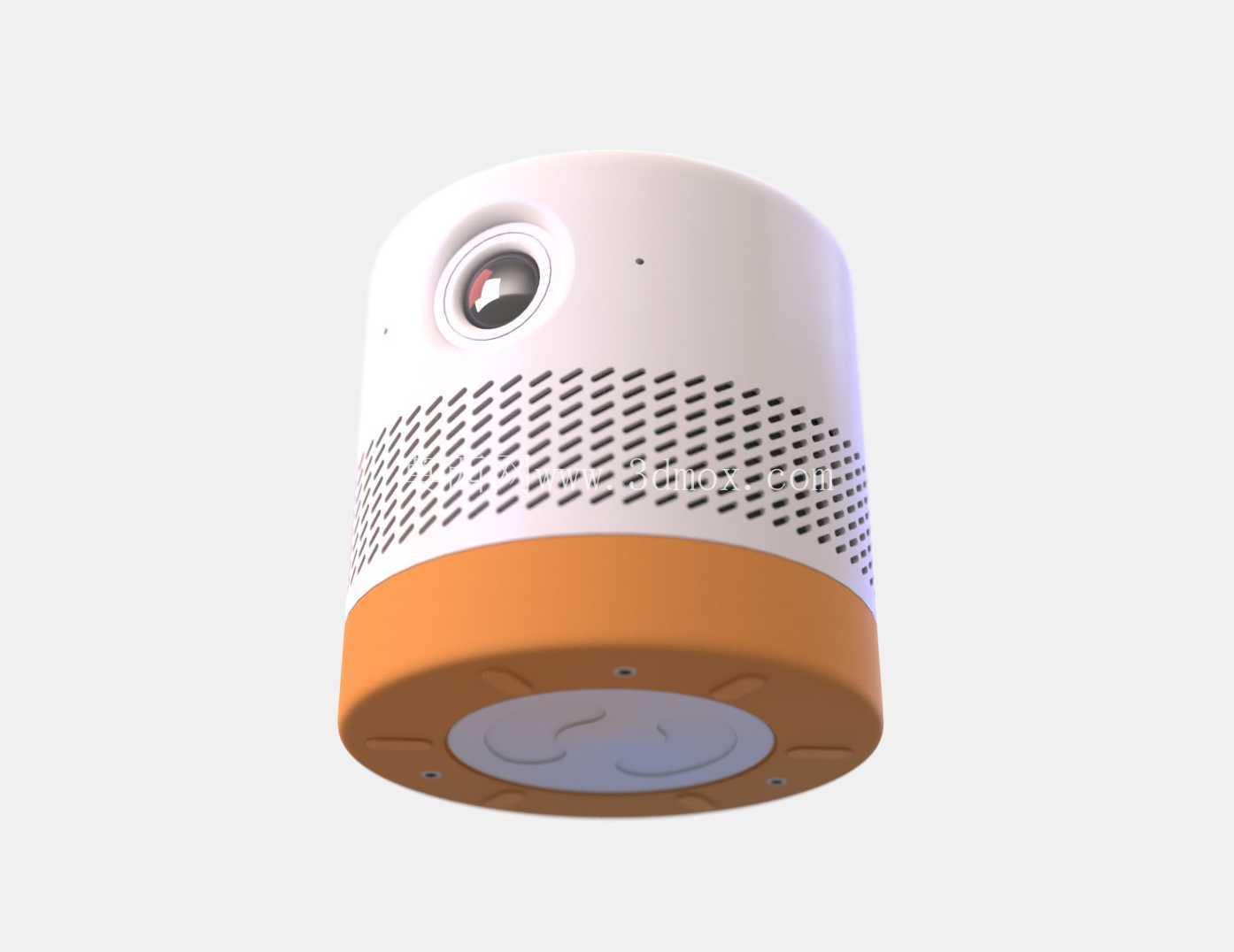

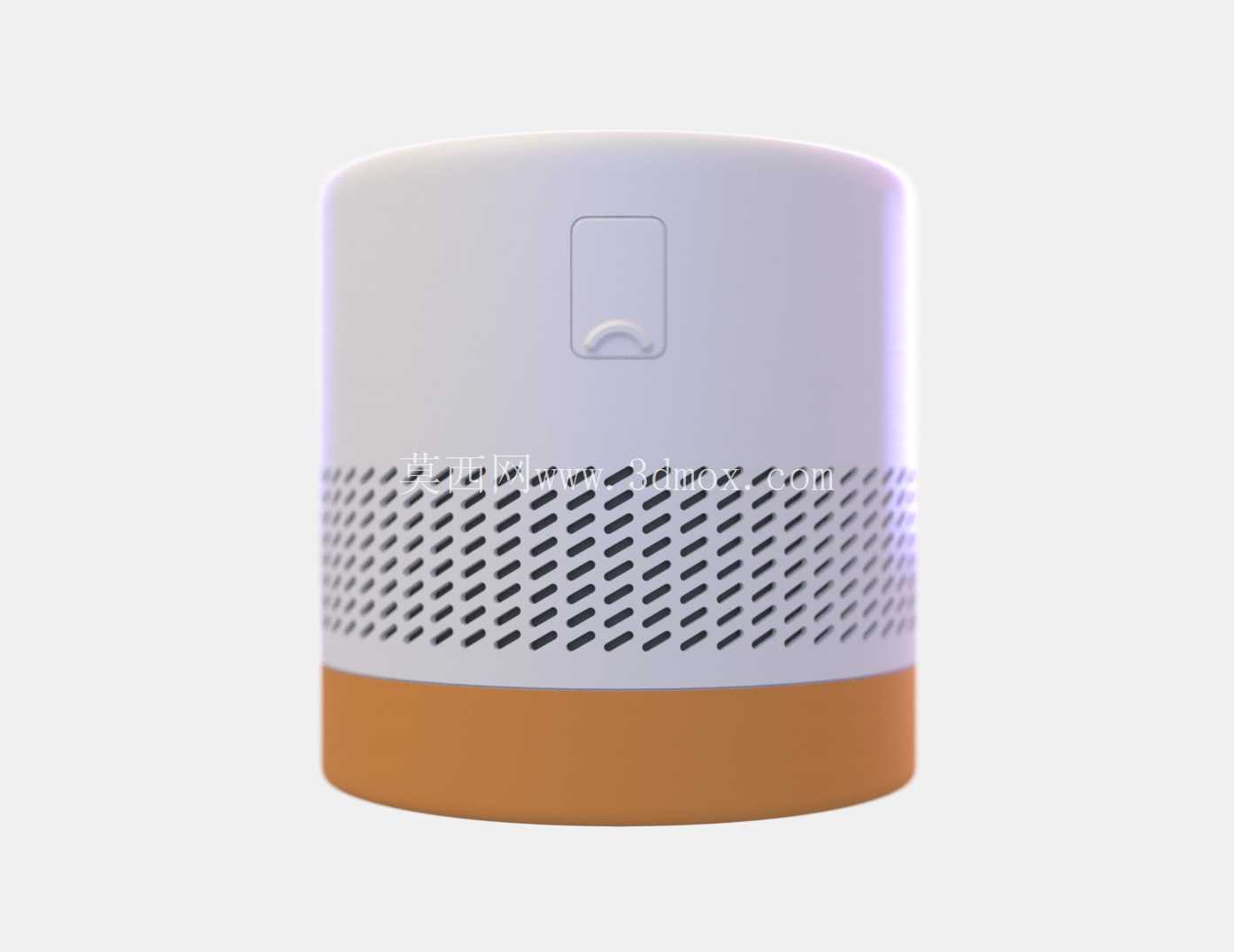

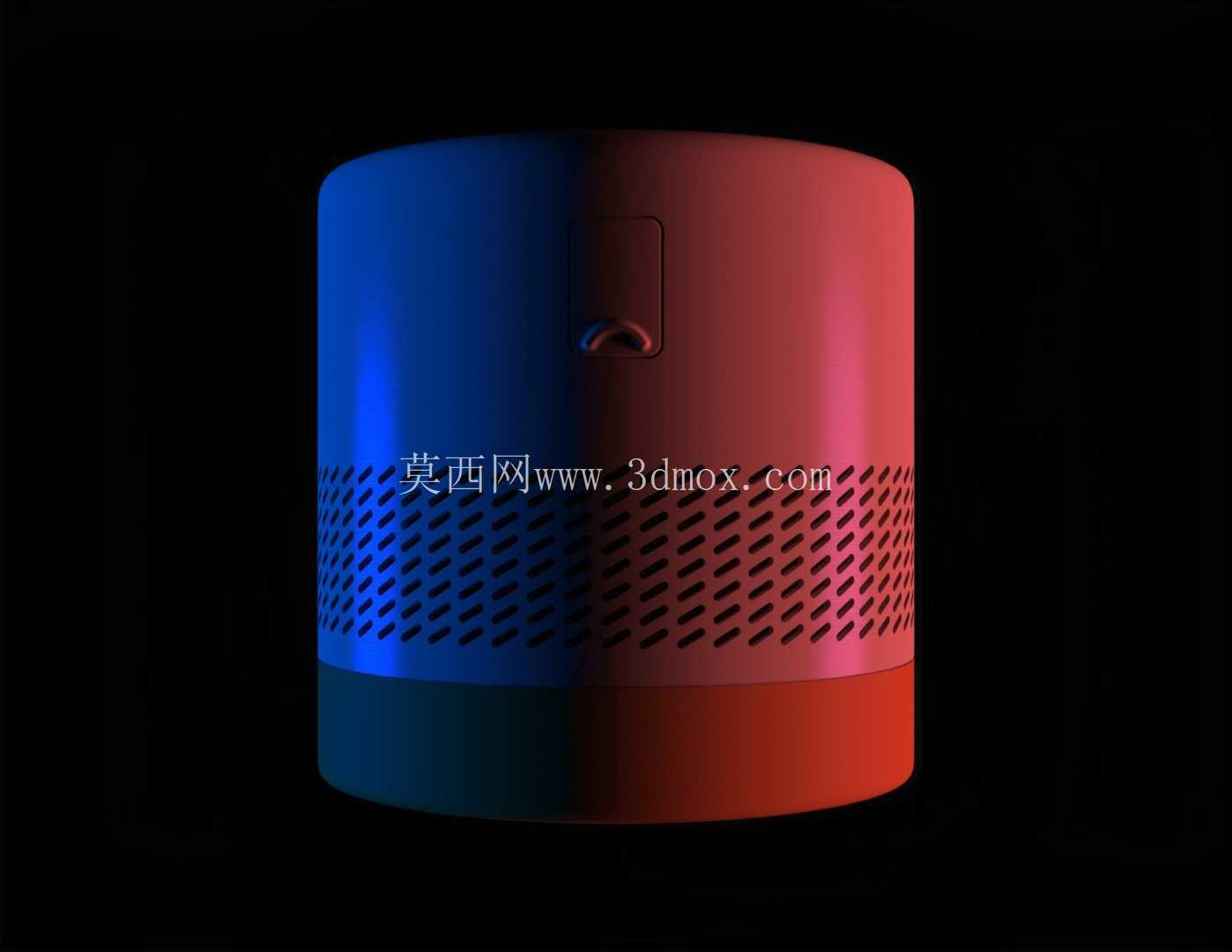

　　这款智能家庭助理设备的设计，最初是从居家场景的实际使用痛点切入的——传统固定式智能音箱在交互时，往往存在收音角度受限、无法跟随用户位置调整交互朝向的问题，尤其是在客厅这类开放空间，用户走动时语音唤醒的成功率、视频通话的取景范围都会受到明显影响，因此在结构设计阶段，首先确定了旋转底座的核心功能架构。底座部分采用低噪音回转支撑结构，内置步进驱动组件，可通过语音声源定位、摄像头人体识别双信号触发旋转动作，水平回转角度覆盖360度全周，旋转过程的转速控制在15度每秒以内，避免快速转动带来的突兀感，同时底座底部设置环形防滑硅胶垫，放置在木质、玻璃、石材等常见家居台面时，不会因旋转动作产生位移，也不会刮花台面饰面。设备主体采用圆柱式造型，整体直径控制在120mm，总高度180mm，这个尺寸边界是经过多轮居家场景适配验证的：既不会占用过多的台面摆放空间，也能容纳下内置的扬声器腔体、摄像头模组、触控传感阵列与主控电路板，圆柱造型的优势在于没有明确的朝向边界，配合旋转底座可以实现无死角的交互覆盖，不会像方正造型的设备那样存在明显的背面视觉死角。设备上部集成的高清摄像头模组采用内嵌式安装，镜头表面与外壳曲面做齐平处理，避免积灰，同时配套物理隐私滑盖结构，用户不需要使用摄像头功能时可以手动遮挡，从硬件层面规避隐私泄露风险，摄像头旁设置的微型开孔是远场收音麦克风的拾音孔，整圈共布置6颗麦克风，配合波束成形算法，可以在5米范围内精准拾取用户语音指令，即使环境中有电视播放、厨房电器运行的背景噪音，也能准确识别唤醒词与操作指令。设备中部的开孔区域是扬声器的出声网孔，采用0.8mm直径的微孔阵列设计，开孔率控制在32%，既保证声音传出的通透度，也能避免灰尘、细小杂物进入设备内部，网孔下方是全频扬声器单元，配合底部的被动辐射振膜，可以实现360度的环绕声场覆盖，不管用户在设备的哪个方位，都能获得均衡的听感，不会出现传统前置扬声器侧面音量明显衰减的问题。触控交互界面集成在设备上部的环形区域，采用电容式触控传感方案，用户可以通过顺时针、逆时针滑动调节音量，轻点实现播放暂停、接听挂断通话的操作，不需要刻意寻找实体按键，触控区域做了磨砂质感的表面处理，手指滑动时的阻尼感适中，不会留下明显的指纹痕迹，也能避免光滑表面容易出现的误触问题。设备底部的装饰圈采用亲肤质感的哑光材质，与上部的浅灰色主体形成柔和的色彩搭配，能够适配北欧风、现代简约、新中式等多数主流的家居装修风格，不会像多数数码产品那样存在强烈的科技感突兀感，能够自然融入居家环境中。在结构装配层面，整台设备采用无外露螺丝的装配设计，上下壳体通过卡扣与内部隐藏的紧固件连接，外壳接缝控制在0.1mm以内，既保证外观的整体性，也方便后续售后的拆解维护，内部的电路板与结构件之间都设置了缓冲泡棉，一方面可以吸收扬声器工作时产生的振动，避免出现谐振杂音，另一方面也能在设备意外倾倒时保护内部电子元件不受冲击损坏。设备的供电采用Type-C接口，接口设置在底座背面的走线槽内，电源线可以顺着走线槽从底座侧面引出，不会出现电源线顶起设备导致放置不稳的问题，整机的额定功耗控制在10W以内，待机功耗低于0.5W，符合家用消费电子的能耗要求。在实际使用场景中，这款设备可以承担家庭智能中枢的作用，除了常规的语音播放、信息查询功能外，借助旋转摄像头还可以实现居家安防监控、视频通话自动跟拍、老人儿童居家状态看护的功能，当用户在客厅范围内走动时，设备会自动旋转将摄像头对准用户，视频通话时不需要用户刻意调整位置就能始终保持在取景画面中央；触控交互的加入也降低了老人儿童的使用门槛，不需要记忆复杂的语音指令，通过简单的点滑操作就能实现常用功能控制；极简的外观设计让它不再是一个突兀的数码产品，而是可以作为家居软装的一部分，放置在客厅茶几、边柜、卧室床头柜等位置都不会显得违和。在三维建模过程中，对各个部件的装配间隙、运动干涉都做了反复校验，旋转底座的转动行程内不会出现线束拉扯、结构卡滞的问题，出声网孔的排布也做了声学仿真验证，避免开孔位置不合理导致的声波衍射影响音质表现，外壳曲面的曲率做了连续过渡处理，后续如果做注塑开模，不会出现曲面分型的脱模困难问题，所有的壁厚都控制在2.0-2.5mm的均匀区间，避免注塑生产时出现缩痕、翘曲的工艺缺陷。
