轻型运动飞机NACA4412翼型截面结构

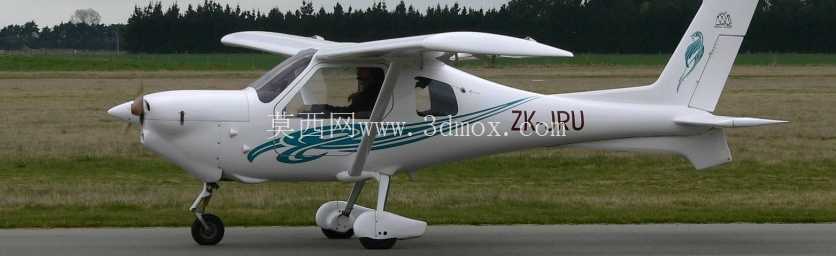

　　在轻型运动飞机的气动布局选型阶段，翼型直接决定整机低速升力特性、失速边界、巡航阻力与操纵手感，NACA4412属于经典四位数字翼型，最大相对厚度位于弦长靠前区域，最大弯度位置偏前，下翼面在巡航迎角下仍能保持较平顺的压力分布，很适合Avtech Jabiru这类轻型上单翼LSA/STOL机型的使用需求。这类机型常运行在草地跑道、私人通航机场、农林短途作业与飞行训练场景，起降速度低、跑道条件有限，机翼需要在小速度下提供足够升力，同时兼顾结构布置空间与制造便利性。

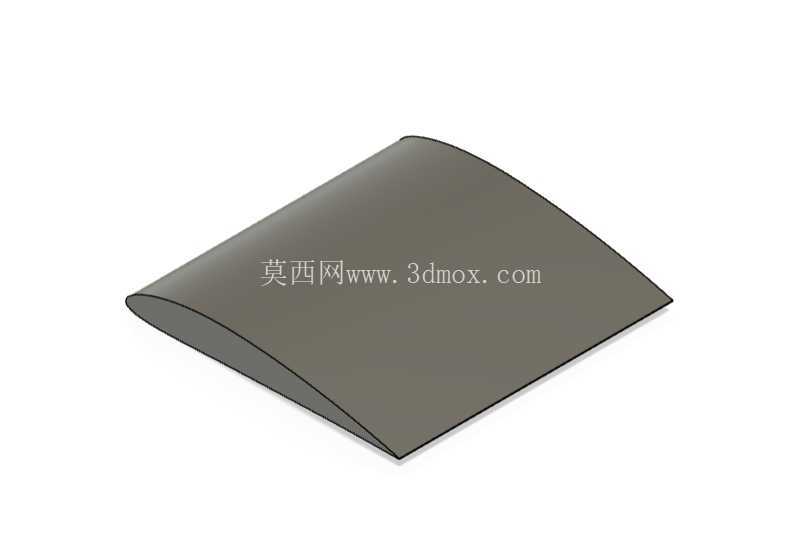

　　从截面几何看，该翼型弦向基准取20厘米、展向跨度取20厘米，可作为气动分析、机翼段建模、缩比验证件加工的标准单元。前缘半径相对饱满，气流在中等迎角下不易过早分离；上翼面从前缘向后先加速再平缓减速，能够形成稳定的低压区；后缘厚度较薄，有利于降低压差阻力并改善尾流汇合。4%的相对弯度使其在零迎角附近仍具备正向升力，12%的相对厚度则为主梁、翼肋、燃油管路、操纵钢索与灯具走线预留了内部空间。

　　实际机翼设计中，并不会把二维翼型机械地沿展向拉伸了事。靠近机身的翼根区域需要考虑起落架支柱、襟副翼铰链、翼身整流和结构传力，通常会保持较厚的翼型以容纳主梁接头；靠近翼尖区域则可结合扭转、翼尖小翼或梯形平面形状，诱导阻力随展向载荷分布得到优化。模型中给出的阶梯式截面轮廓，可用于在CAD环境中放样生成机翼蒙皮，也可导入CFD工具划分结构化网格，检查不同迎角下的压力系数分布与分离点位置。

　　安装边界方面，机翼与机身对接时要明确翼梁轴线、气动弦线和机身基准水平面的夹角。上单翼布局常带有少量上反角，以提升横侧稳定性；翼型安装角则需在巡航状态下让机身阻力最小，同时避免起降阶段平尾配平负担过大。襟翼展开时，翼型后缘等效弯度增加，低速升力系数提升，但铰链力矩和低头力矩也会增大，因此副翼、襟翼的摇臂位置与舵面缝隙必须结合翼型后缘厚度统一校核。

　　结构建模时，可沿弦向布置主承力梁、辅助后梁、翼肋和蒙皮。主梁通常靠近最大厚度位置，因为该处翼型内部高度最大，抗弯截面效率高；前梁到前缘之间可布置前缘缝翼、防冰管路或着陆灯；后梁之后空间较薄，适合安装襟副翼铰链与扭力管。若采用复合材料蒙皮，翼型表面连续性尤其重要，台阶、波纹或铆钉凸起都会破坏层流段并增加摩擦阻力；若采用金属蒙皮，则需在翼肋外缘给出准确的外形控制点，保证装配后不出现局部凹陷。

　　对于三维建模人员，截面数据的价值不止于生成实体。利用弦长20厘米的基准轮廓，可以快速缩放得到不同展弦比机翼的根梢翼型，再通过扭转角设置让翼尖迎角略小于翼根，使翼根先失速、副翼在失速初期仍保持有效。起落架支柱穿过机翼时，还要在翼型内部留出加强肋和接头空间，避免为了安装结构而过度切割主梁腹板。短距起降场景下，襟翼放下后的增升效果、机翼离地间隙、螺旋桨滑流对翼面的影响，也都需要围绕该翼型的低速特性进行协调。

　　因此，这套翼型截面并非单纯的外观曲线，而是连接气动性能、结构布置、制造工艺和飞行安全的基础几何。工程师在复用它时，应把二维升阻特性放入完整飞机布局中校验，结合机翼平面形状、扭转、舵面偏角和安装边界完成细化，才能让轻型运动飞机在低速起降、巡航效率与结构可实现性之间取得平衡。
