克拉克Y航空翼型截面结构设计

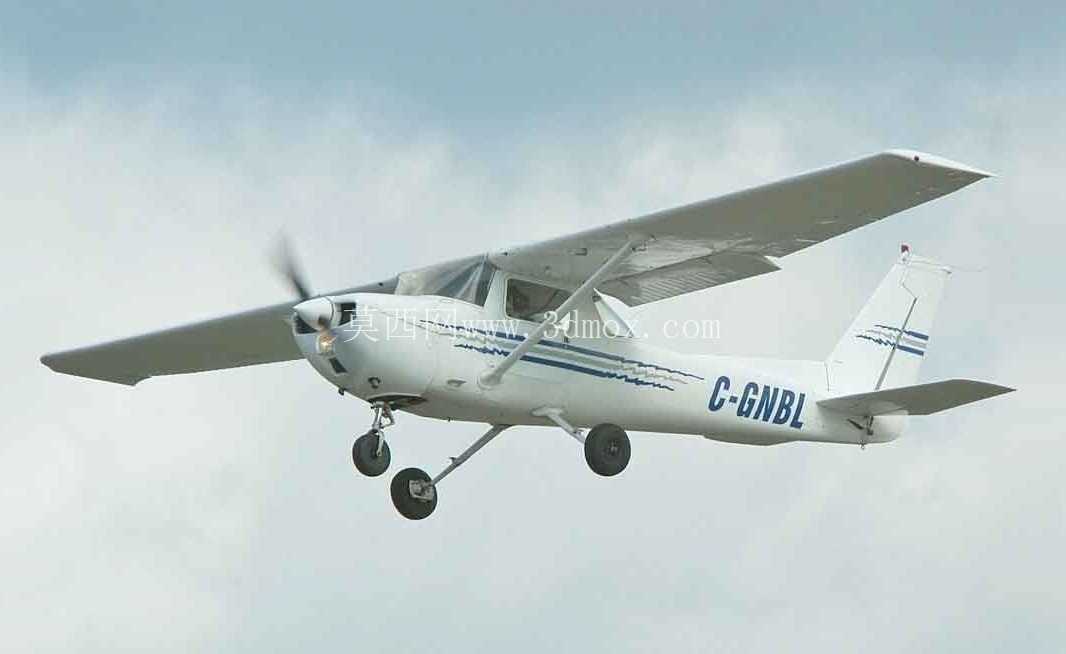

　　该翼型截面结构面向轻型固定翼飞行器的机翼气动设计与结构布置场景，可直接用于小型通航飞机、航模飞行器、低速无人机的机翼方案选型与三维外形重构。翼型本身在塞斯纳150、格鲁曼Tiger这类经典轻型通航机型上已有成熟应用，属于低速航空领域经过长期飞行验证的经典翼型，兼顾低速升力特性、失速容忍度与制造便利性，适合飞行速度处于低速区间、对起降性能和操作稳定性有明确要求的飞行器使用。

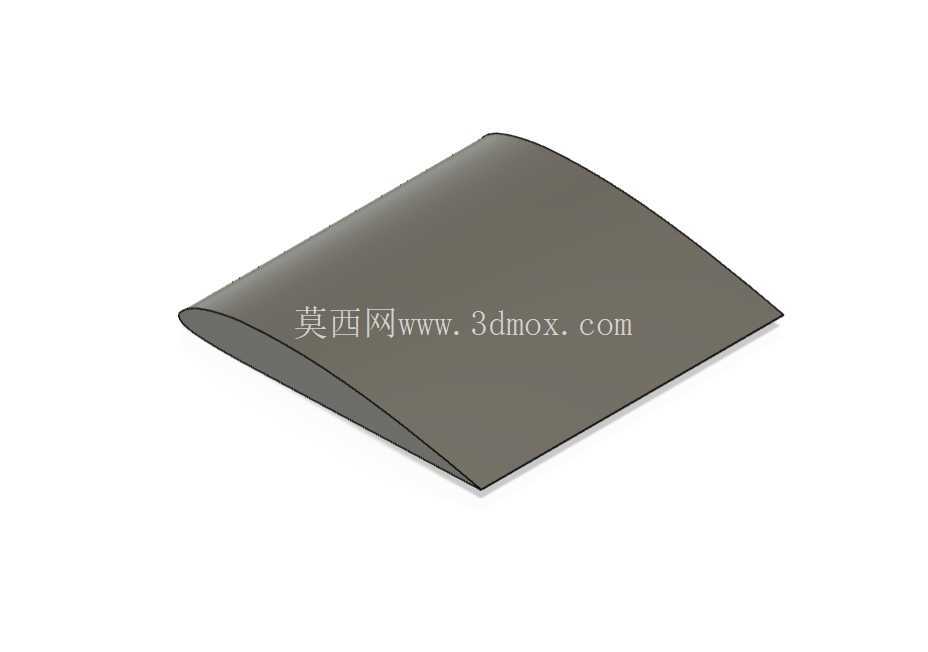

　　从实际工程用途来看，翼型是机翼气动外形的核心基准，机翼的展向弦长分布、扭转角设置、翼肋加工轮廓、蒙皮铺贴边界、内部翼梁与桁条的安装位置，都需要以翼型截面曲线作为底层依据。本次截面采用20厘米弦长、20厘米跨度的基准尺寸建立，属于典型的小比例验证截面，既可以用于航模机翼的直接加工，也可以按比例放大到全尺寸通航飞机机翼的对应弦长位置，适配不同展向站位的翼型缩放需求。建模过程中保留了翼型完整的上下翼面轮廓、前缘圆弧与后缘收窄特征，没有对气动外形做随意简化，能够直接导入气动分析环境完成升阻比、压力分布、失速迎角的初步校核。

　　设计思路上，克拉克Y翼型的下翼面接近平直，上翼面形成平缓的拱起曲线，这种几何特征带来的工程优势十分明显：平直的下翼面非常适合布置翼梁、翼肋的安装基准面，木工、复合材料铺层、金属钣金加工时都更容易找正定心，小批量制作机翼时不需要复杂的五轴加工设备，普通数控切割甚至手工修形都能保证较高的外形精度。同时该翼型在低速迎角下能够维持稳定的附着流，失速过程平缓，不会出现突然的升力陡降，对于轻型飞机和初级航模来说，能够显著降低飞行操作难度，提升起降阶段的安全裕度。

　　在安装边界方面，20厘米的基准弦长给出了明确的截面约束：翼型最大厚度位置位于弦长靠前区域，厚度空间足够布置常规的主翼梁、燃油管路或者航模的舵机拉杆，前缘内部可预留防冰装置或者配重安装空间，后缘厚度收窄至可铰接副翼、襟翼舵面的尺寸范围。沿展向复制该截面时，可按照机翼的梯形比逐步缩放弦长，同时配合几何扭转角设置，避免翼尖先失速。截面的跨度方向基准为20厘米，对应翼肋的典型间距区间，建模时可以直接以该截面为轮廓拉伸生成翼肋实体，或者沿展向放样生成完整的机翼蒙皮曲面，与机身、起落架、尾翼等部件的装配接口也可基于该基准向外延伸，不会出现外形曲面断裂、装配干涉的问题。对于结构设计人员来说，该翼型截面既可以作为气动外形的输入条件，也可以作为内部结构布置的边界参考，打通从气动选型到结构详细设计的链路。
