多辐条乘用车铝合金轮毂带轮胎总成

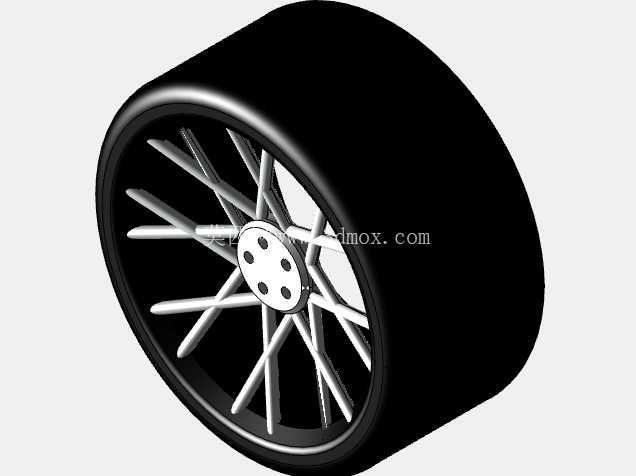

　　车轮总成是乘用车底盘行走系统中直接承担承载、导向、缓冲和路面力传递的关键部件，模型将黑色橡胶轮胎与银色多辐条铝合金轮毂作为一个装配体表达，能够用于整车造型评审、底盘布置校核、轮罩间隙分析以及售后改装方案沟通。从结构上看，外侧轮辐采用细长放射状布置，辐条数量较多，视觉上形成密集而连续的支撑面；这种形式一方面有利于在制动盘外侧留出气流通道，使行驶过程中进入轮腔的空气能够掠过制动盘和卡钳表面，带走摩擦产生的热量，另一方面也通过多路径承载把轮毂中心受到的螺栓预紧力分散到轮辋周向，降低单根辐条在冲击载荷下的应力峰值。

　　轮毂中心区域设置了圆形安装面和多个螺栓孔，用于与车轴法兰或制动盘定位面贴合。实际设计时，中心孔需要与轴头形成可靠的径向定位，螺栓孔分布圆直径、孔数和孔径则决定了车轮与车辆平台的匹配关系；若安装边界不一致，即使轮辋外径和轮胎尺寸接近，也不能直接互换。模型中中心盘厚度、螺栓孔周边凸台以及辐条交汇区域均有明显实体过渡，这与铸造或锻造铝合金轮辋的工艺逻辑相符，因为螺栓夹紧力、转弯侧向力和路面冲击都会在中心座附近形成复杂应力，孔边通常需要通过圆角、加厚和局部补强来避免微裂纹萌生。

　　轮胎部分以宽厚的黑色环形实体表现，外侧胎面与轮辋之间形成完整的胎圈、胎侧和胎冠轮廓。轮胎的作用并不只是提供接地面积，胎体内部充气压力会承担相当一部分垂向载荷，胎侧在通过颠簸路面时发生连续变形，与悬架弹簧和减振器共同衰减冲击。轮辋直径、胎侧高度和胎面宽度需要在同一个边界内协调：轮辋过大而胎侧过薄时，轮胎对坑洼冲击的缓冲能力下降，轮辋唇口受到硬物撞击后更容易变形；胎面过宽则可能在转向极限位置与翼子板、悬架摆臂或制动管路发生干涉。因此在整车三维布置中，车轮不能只按外观尺寸摆放，还需要结合跳动行程、转向角和外倾角变化检查动态包络。

　　多辐条造型的设计思路兼顾了刚度、散热和外观识别。辐条从中心盘向外缘呈分叉式展开，相邻辐条之间保留较大的镂空区域，制动系统在视觉上更容易暴露，便于运动化车型展示大直径制动盘和卡钳。工程上，这些镂空区域同时影响轮腔内部流场：车辆直线行驶时，气流可从轮辐间隙进入并从轮罩后方排出，形成对制动器的对流冷却；若辐条板面过密或开口方向不合理，热空气容易在轮腔内部滞留，长距离制动后会出现制动踏板变软、摩擦片热衰退等问题。模型中辐条截面具有明显的立体转折，并非简单薄片，这种形态有利于提高抗弯和抗扭刚度，也符合铝合金轮毂在低压铸造后进行热处理和机加工的常见结构特征。

　　从安装边界看，车轮总成外侧需要满足轮眉与轮胎之间的静态间隙，内侧则要避开卡钳、转向节、减振器筒和悬架杆件。前轮在最大转向角状态下，胎肩可能向内侧靠近拉杆或下摆臂，后轮在满载压缩和侧倾工况下，胎侧也可能接近翼子板唇边。设计人员通常会依据轮胎外径、宽度、偏距、轮辋宽度和螺栓孔分布圆建立车轮包络，再把悬架跳动与转向运动叠加进去，校核全工况下的最小安全距离。该模型把轮胎外圆、胎侧弧度、轮辋唇口和辐条背面空间连续表达出来，能够较直观地支持这些检查。

　　在承载路径上，地面通过胎面接触斑把垂向力、纵向驱动力和侧向转弯力传入胎体，再由胎圈传递到轮辋两侧凸缘，经轮辋筒身、辐条、中心安装面，最终到达车轴和悬架。多辐条结构在轮辋周向提供了密集支撑点，可以减少轮辋筒身在充气压力和径向载荷下的局部变形；轮胎胎圈则必须与轮辋 bead seat 紧密贴合，高速旋转时依靠内部气压和胎圈张力保持密封。若模型用于更深入的工程分析，还需要在胎面花纹、胎体帘线、轮辋槽底和气嘴位置上进一步细化，因为这些细节会影响轮胎装拆、动平衡、滚动噪声和湿地抓地表现。

　　整体而言，该车轮总成适合在乘用车整车数模、底盘教学、改装轮毂方案和制动系统匹配中作为外部结构参考。它呈现的重点不是单一零件外观，而是轮胎与轮毂装配后共同形成的功能边界：中心安装面负责定位与传力，多辐条轮盘负责刚度和散热，轮辋负责固定胎圈并保持轮胎形状，黑色胎体则承担接地、缓冲和路面力传递。围绕这些区域开展尺寸校核和结构理解，能够帮助设计人员在造型、强度、制动热管理和整车空间布置之间取得更合理的平衡。
